2 反向恢复保护触发动作信号的上传
2.1换流阀发生反向恢复保护动作时的逻辑时序

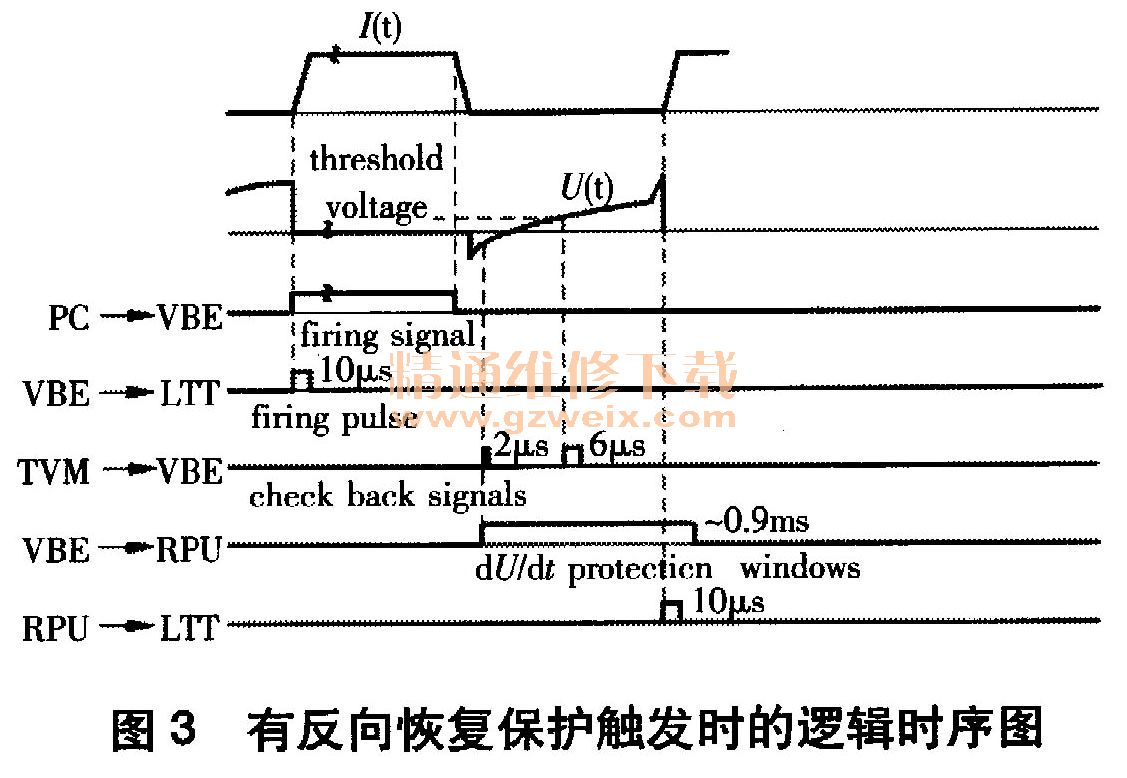

如图3所示，在RPU反向恢复保护使能信号有效期间（900μs）、RPU若检测到阀段两端有过高的du/dt，则立即下发保护触发信号到2个MSc去触发相应的晶闸管。以右阀段为例，RPU下发的保护触发信号被送到MSC A100的光输入通道“in 14”，MSc对其进行均匀分配后从光输出通道“out 1～16”发出，其中光输出通道“out 1～15”发出的光脉冲去触发相应的晶闸管。
2.2反向恢复保护触发动作信号的上送
发生反向恢复保护触发动作时，MSc的光输出通道 “out 1～15”发出的光脉冲去触发相应的晶闸管，预留的一路光输出通道“out 16”发出的光脉冲可返回给VBE、供VBE进行相关逻辑判断。
3 反向恢复保护触发信号的处理

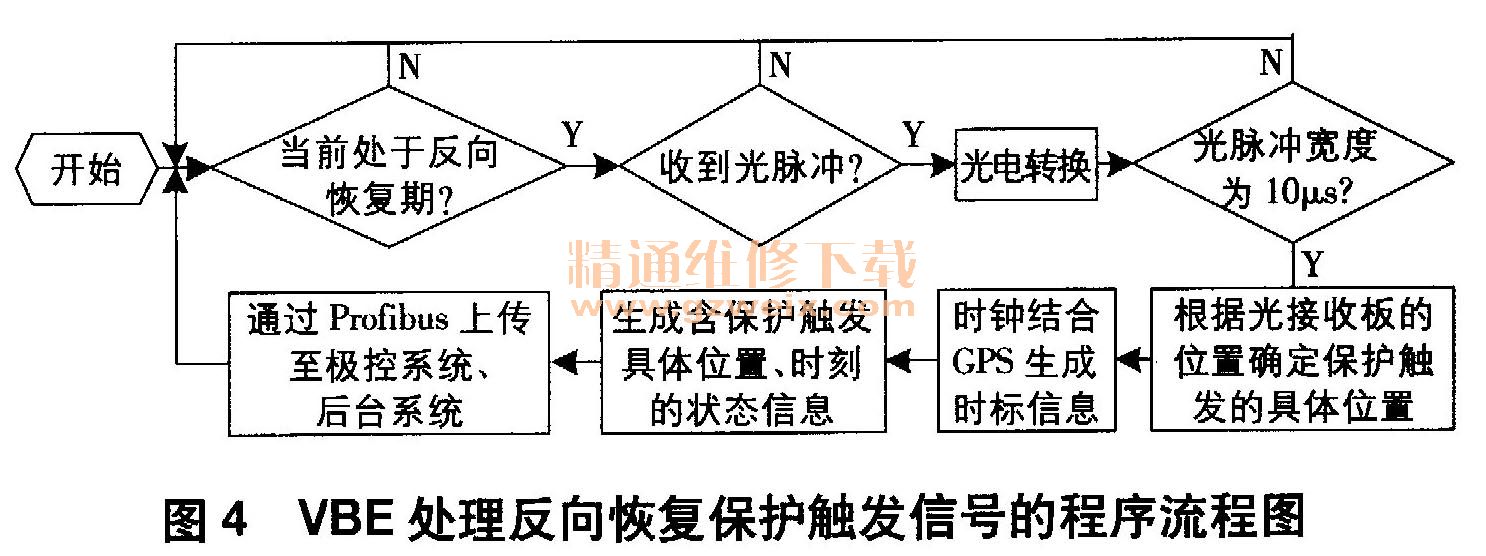

反向恢复保护触发信号送到VBE后，VBE必须先确认该信号是反向恢复保护触发信号而不是一个干扰信号，再确定保护动作的具体位置和时刻。VBE程序设计流程如图4所示。VBE先判断换流阀当前状态是否处于负向电压建立的t2时刻起的900Jts时间范围内，即先判断当前是否处于反向恢复期，若是并收到MSc上传的光脉冲信号，且经光电转换后确认光脉冲信号脉宽为10μs，则对该触发信号进行处理。
不同位置的反向恢复保护触发信号送到VBE内不同的光接收板上，通过光接收板的位置就可间接确定反向恢复保护触发的具体位置。VBE自身晶振时钟结合GPS对时脉冲会产生精确的时间标志，VBE结合时间标志和反向恢复保护触发的具体位置生成一条包含反向恢复保护触发具体位置和时刻的状态信息，然后该状态信息通过Profibus总线送给极控系统PC，进一步转发至后台供运行人员分析使用。
4 结束语
在不更改换流阀结构的情况下，利用MSc对光均匀分配的特点，将反向恢复保护触发信号引到阀控系统VBE，然后通过修改VBE程序将反向恢复保护动作的具体位置和时刻反馈到后台，供运行人员分析使用。该方法简单、实用，值得推广，同时ETT换流阀也可仿照此思路加以改进。
