摘要：本文从配网结构、配网一次设备、配网二次设备、组屏方式、配网主站、培训项目等方面介绍了10kV配网自动化物理培训系统设计。通过该系统可提高相关人员的技术水平和专业素质，以适应配网自动化的发展。

    随着智能电网的飞速发展，城乡配网自动化程度得到进一步加深。相比传统的配电系统，现代配网系统引入了自动化、智能化配电装置，但相关人员的技术水平和专业素质达不到新的工作要求。为此考虑建设配网自动化物理培训系统，以模拟配网各种运行方式和事故情形，使相关人员能真实操作设备，从而获得真实体验，并在培训后能尽快上岗。本文在调研广西地方电网的基础上，面向城乡配网，对10kV配网自动化物理培训系统进行了设计。

    1 10kV配网培训系统设计
    10kV配网自动化物理培训系统设计主要从配网结构、配网一次设备、配网二次设备和组屏方式等方面考虑。
    1.1配网架构设计

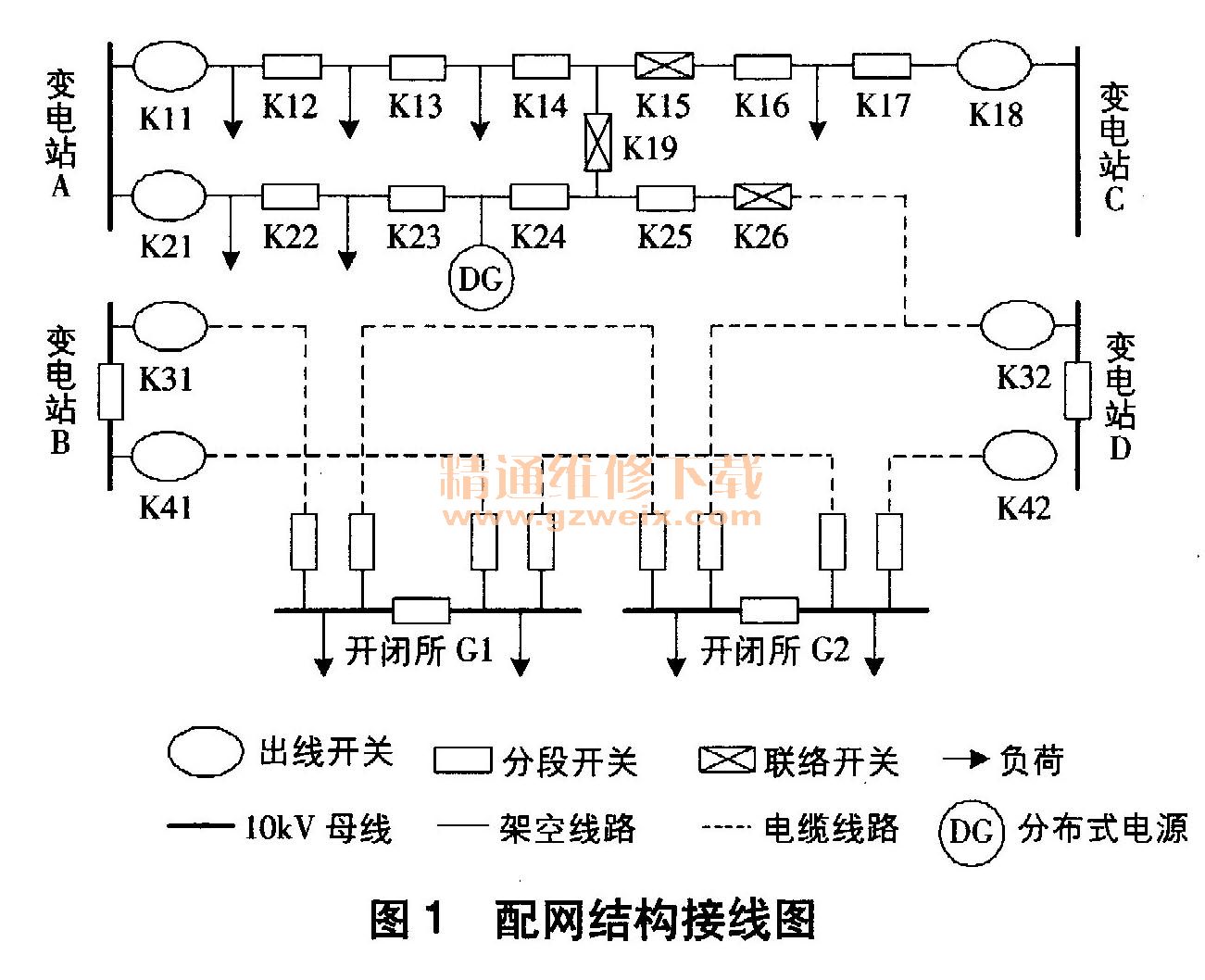

    为了模拟城乡配网，针对负荷对可靠性、供电质量和区域环境协调等的不同，本系统以电缆线路、绝缘导线或裸导线架空线路组成辐射形和环形两种基本接线，满足“N-1”准则。配网结构如图1所示，设计了10条配电线路及其配套通信设施，实现手拉手环网。通过改变开关的状态，可灵活多变地组合成各种电缆线路、架空线路、网络接线的接线方式，基本涵盖现阶段常见的联络方式。

    1.2配网一次设备
    配网主要由电力杆塔、架空线路、电缆线路、开闭所、电缆分接箱、配电站（室）箱式变压器、配电变压器、柱上开关、接户线、分布式电源、计量装置等构成。其中，变电站母线延伸的开闭所采用单母分段接线，2路进线，2-3路出线，按综合自动化设计；环网柜由3个间隔组成，包括2个进出线间隔和1个变压器间隔；电缆分支箱采用欧式不带负荷开关的预制式双通绝缘母线，并与电缆分支一体化支柱，可插接式，可触摸型，进出线单元按6个配置。
    1.3配网二次设备
   （1）配电自动化终端：配置“三遥”馈线终端PRS-3351、“三遥”站所终端PRS-3342和线路保护ISA-367终端等。
   （2）馈线终端：配置PRS-3351系列FTU馈线终端，主要实现柱上开关的信息采集功能，对上数据转发、对下数据采集功能，数据存储与统计功能等。
   （3）站所终端：配置PRS-3342系列DTU站所终端，采用小型化机箱，模拟不多于6个间隔的环网柜、小型开闭所、箱式变电站等需要进行配电自动化管理的场合。
   （4）继电保护设备：配置配电线路的光纤纵差、电流电压保护及测控一体化装置ISA-353G，线路保护、测控一体化装置ISA-367
    1.4配网培训系统组屏方式
    配网自动化物理培训系统电压等级为三相380V，含有1台小型发电机作为分布式电源接入配网自动化培训系统。配网自动化培训系统暂定建设4个电源点屏柜、7个开关屏柜、2个环网屏柜、1台可编程负载屏柜、1个DTU屏柜、1个模拟屏展示系统运行，共采用4台DTU和8台FTU。
