2 配网自动化主站设计
    配网主站系统遵循最新版国家电网侧GDW 513标准，设计内容主要包括配网主站系统结构和主站系统功能等。
    2.1配网主站系统结构

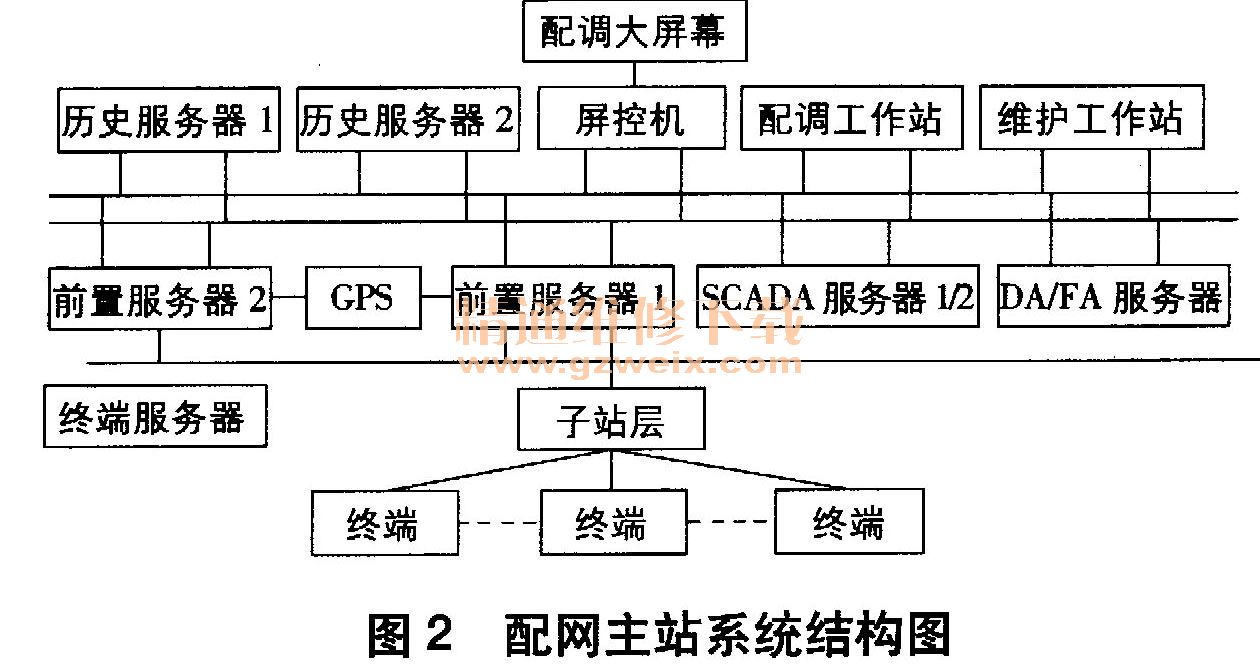

    配网主站系统采用配网自动化主站系统PRS-3000，包含终端、子站、通信、主站等，结构如图2所示。硬件主要包括服务器、工作站、交换机及物理隔离，实现配电系统的智能控制和能量管理。软件主要由通用平台、配电监控系统、馈线自动化FA系统等组成，实现配电监控、FA等功能。通信系统采用光纤环网模式和GPRS无线模式。

    2.2主站系统功能
    配网主站系统采用面向对象的设计方法，能为用户提供以下主要功能。
   （1）采集配电系统的实时数据，实现基本三遥功能。
   （2）用直观的图形方式显示实时数据、统计数据、事件和报警。
   （3）交互式操作和控制设备的手段。
   （4）其它应用软件的网络模型和应用程序接口。
   （5）故障处理。
   （6）自动化设备状态监视。
   （7）数据的存储和追踪。
   （8）事故追忆和配网自愈控制。
（9）分布式电源接入与控制。

    3 配网系统培训项目设计
    3.1配网运行培训
    配网运行培训可模拟以下几种典型配网运行方式。
   （1）单电源线辐射接线模式：断开联络开关K15和K18时，模拟典型的配网单电源辐射接线模式。
    （2）双电源供电模式：当变电站C投入时，变电站C和A之间便构成一个典型的配网双电源供电模式。
   （3）两联络双且接线模式：当断开联络开关K26时，变电站C和D之间便构成一个典型的配网双且接线模式，即双环网。
   （4）含分布式电源的运行模式：模拟分布式电源从并网运行模式到孤岛运行模式的转换，研究分布式电源接入配网对配网电能质量、谐波、运行控制、继电保护等方面的影响。

    3.2配网通信培训
    配网通信培训目前主要采用光纤和无线通信方式，可设置各种类型的通信故障和干扰，从而模拟现场可能出现的配网通信问题。
    3.3配网技术分析
   （1）电能质量及控制分析：模拟谐波、电压／电流波动和闪变对配网的影响，并通过相应的策略改善电能质量。
   （2）低压配网三相负荷分配不平衡分析：在实验室中模拟三相负荷不平衡问题，可直观反映配网三相负荷不平衡问题，并对该问题进行研究和分析。
   （3）分布式电源并入配网技术：模拟分布式电源（风机以及光伏）并入配网，并对并网的影响和控制策略进行研究和分析。

    4 结束语
    10kV配网自动化物理培训系统考虑了城乡配网的各种接线方式，使相关人员能真实体验配网的实际运行状况，并对实际的配网设备进行安装、维护等操作，可为县级电网的配网自动化升级改造提供借鉴。
