摘要：本文针对一起保护装置AD采样异常引起的线路电流差动保护动作事件，分析线路电流差动保护动作逻辑，优化电压辅助启动逻辑，并动态模拟各种故障情况，以验证改进后的保护动作逻辑的正确性。

    1 故事简介
    某日，某220kV变电站一条220kV线路第一套微机电流差动保护装置报“稳态量比率差动保护动作”、“AD基准电压出错动作”，但装置无出口脉冲，本侧开关未跳闸；第二套微机电流差动保护装置没有任何反应。对侧第一套微机光纤电流差动保护装置报“稳态量比率差动保护动作跳闸”；第二套微机电流差动保护装置没有任何反应。经查，该线路一次系统未出现任何故障情况，此次动作应是一起保护误动事故。

    2 事故原因分析

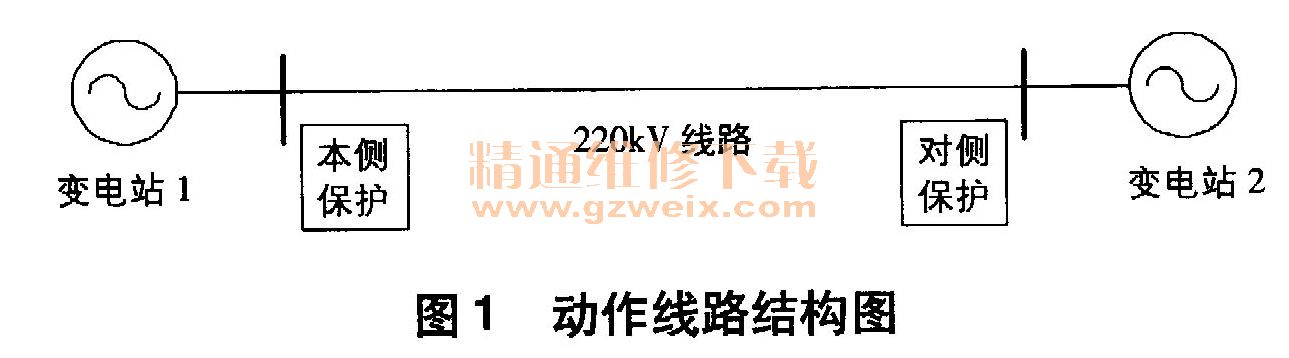

    线路情况如图1所示。两侧保护装置均为某厂220kV线路保护装置，采用双保护CPU设计，板1为主保护，板2为后备保护，两保护板的AD采样回路独立运行，互不影响。

    针对变电站1保护分析。由本侧第一套保护动作录波图可知，该装置电流、电压波形均出现了严重畸变。查看装置记录，仅板1有保护突变量启动及动作记录，而板2报A/D基准电压出错告警，并闭锁板2启动元件，故本侧保护装置无出口。
    针对变电站2保护分析。该类型保护装置启动元件分为电流突变量启动、零序过流启动、电压辅助启动，任一启动条件满足，则确认保护启动。为了保证在弱馈线路的弱馈侧和高阻接地故障的远故障侧差动保护能可靠启动，设置电压辅助启动元件。其判据包括两部分：差流达到稳态量差动的门槛值，且本侧低电压判据满足；差流达到稳态量差动的门槛值，且对侧存在一定的零负序电压。此处两侧差动保护装置运行正常，当对侧采样异常时，本侧保护装置感受到差流和对侧零序电压，满足电压辅助启动条件，所以本侧保护正常启动；当差流达到差动保护门槛值后本侧保护动作出口，跳开开关。
    经查，变电站1保护装置两保护板均异常，最终确定导致此次事故的直接原因是本侧保护装置内部电源部分出现异常，导致A/D采样基准电压不稳，交流采样受到影响，造成了对侧差动保护误动。

    3 保护动作逻辑改进

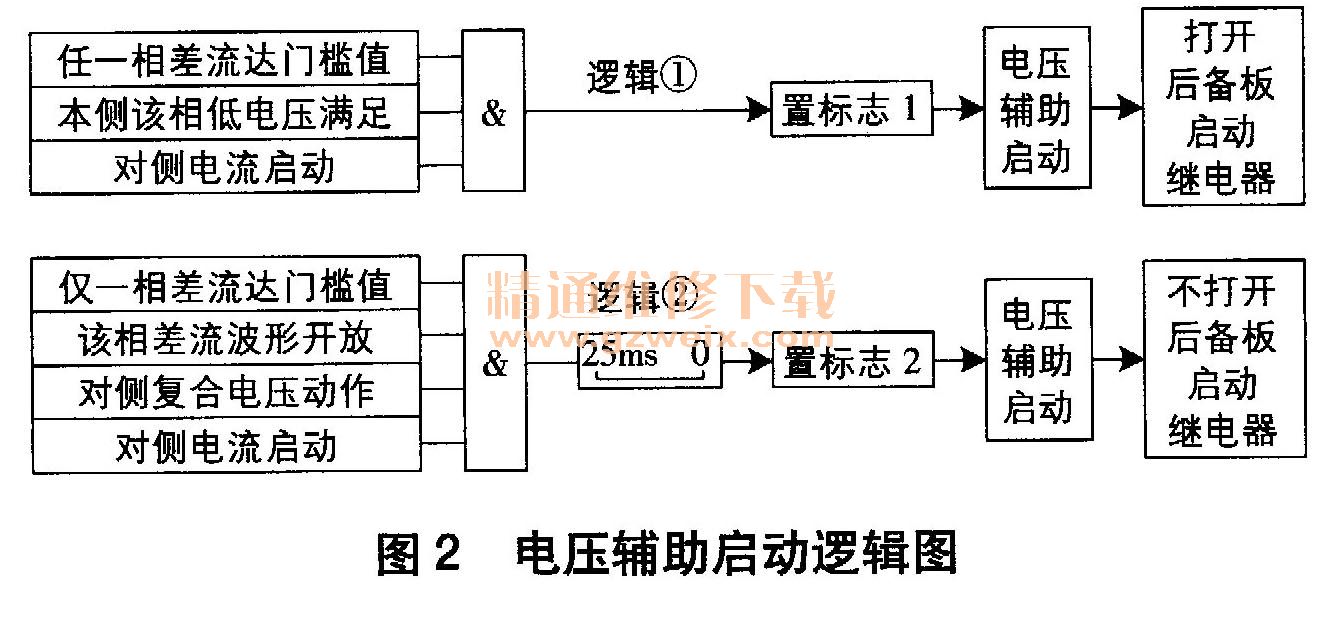

    为防止保护装置采样异常造成电压辅助启动元件误启动，对电压辅助启动逻辑进行优化，如图2所示。仅在弱馈线路发生故障时，允许电压辅助启动打开板2的启动继电器；对于高阻单相接地故障的远故障端，电压辅助启动后不打开板2的启动继电器，待近端故障切除，零序电流重新分配后，由纵序出口跳闸。
