3 解决思路
3.1问题一解决思路
针对A线路保护装置电源与控制回路电源不一致问题，只需在改造过程中将A线路第一套保护装置电源改为第一组直流电源，将A线路第二套保护装置电源改为第二组直流电源。
3.2问题二解决思路一
为了确保装置电源、控制电源的一致性，在保护装置电源改接至直流分屏的过程中，第一套保护装置仍接第二组直流电源，第一套保护装置出口用的第二组控制电源及跳闸回路维持不变，第一套保护仍启动第二组跳闸回路跳TC2 、但需修改第一套新母差跳闸回路接入方式，从原设计跳第一组控制回路R133改接至跳第二组控制回路R233，确保各电源、回路的一致性。
此方法需更改新母差设计回路，而且操作箱跳闸灯信号指示仍与保护实际跳闸顺序不一致，并且会给后续改造带来麻烦，不符合设备运维习惯。
3.3问题二解决思路二
为确保各电源及保护回路配合间的独立一致性，除保护装置电源改接独立引人直流分屏外，第一套线路保护电源仍接入第二组直流电源，同时跳第二组跳闸回路。将线路保护启动新母差回路进行对应调整，第二套线路保护启动第一套新母差，后续第一套线路保护启动第二套新母差。这样，各电源、保护配合可维持相互独立一致性。
此方法也需更改新母差的线路保护启动设计回路，且操作箱跳闸信号指示灯的指示仍与保护实际跳闸顺序不一致，也会给后续改造带来麻烦，特别是保护技改更换时，也不符合当前设备运维习惯。
3.4问题二解决思路三
为了保证各电源及回路的独立性、一致性，调整第一、二套保护装置各出口回路，且跳闸回路都在第二套保护屏的操作箱回路上。由于各回路均在同一端子排上，且距离较近，便于迁移更改，因此不必敷设新电缆。
互换调整第一、二套保护装置出口的跳A、跳B、跳C、三跳、永跳，这样既可保证操作箱跳闸信号指示灯一致性，也维护了后续保护改造更换升级的顺利性，调整后的保护配置与其它正常保护配置回路保持了统一性，符合了保护回路双重化配置设计和设备运维习惯。
4 实施措施

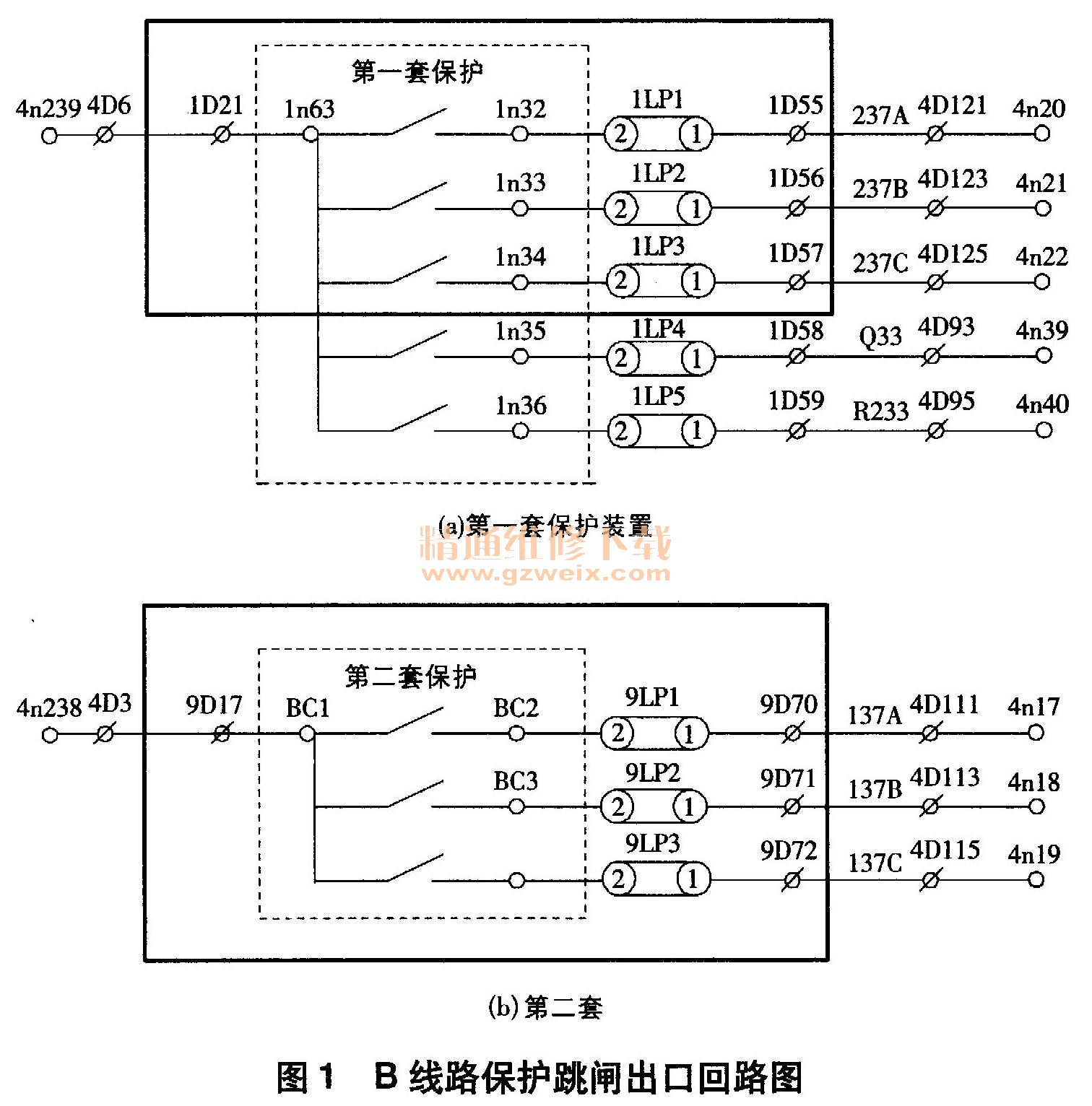

针对问题一解决方式，在直流电源改接时即可顺利实施。针对问题二，权衡三种解决思路的利弊和实施便利性，按解决思路三实施调整。如图1所示，需将第一、二套保护跳闸出口回路图中粗线框内部分互换，以达到更换跳闸回路的目的。
将第一套保护A、B、C三相跳闸压板出口端子1D55接至4D111、1D56接至4D113、1D57接至4D115、1D21接至4D3，即第一套保护的控制回路为第一组直流电源。将第二套保护A、B、C三相跳闸压板出口9D70接至4D121、9D71接至4D123、9D72接至4D125 、9D17接至4D6，即第二套保护的控制回路为第二组直流电源。

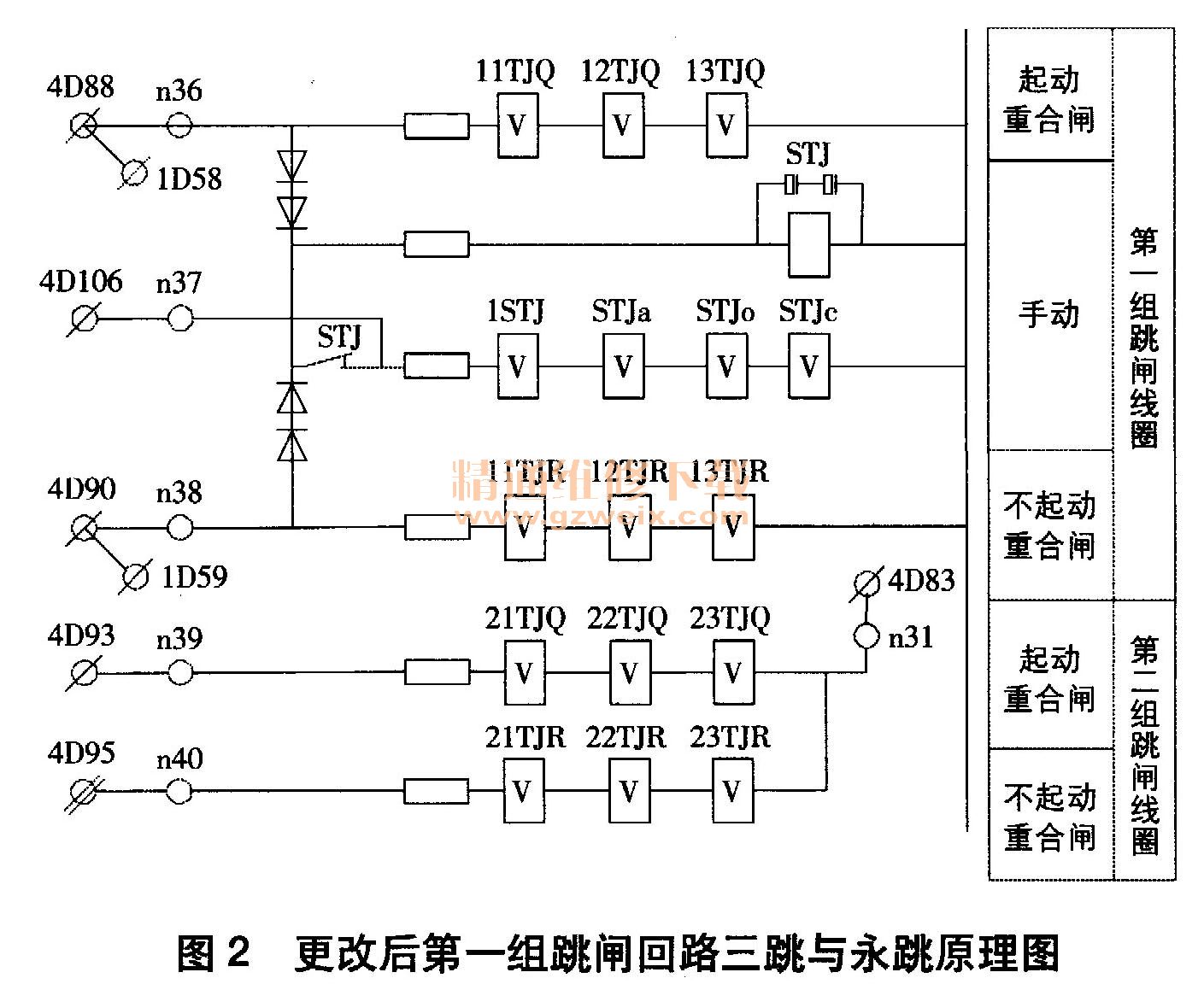

更改后第一组跳闸回路三跳与永跳原理如图2所示。第一套保护原三跳出口端子1D58接第二组跳闸线圈4D93，原永跳出口端子1D59接第二组跳闸线圈4D95；现将三跳出口端子1D58接至第一组跳圈4D88，永跳出口端子1D59接4D90。
由图3可知，原母差保护两个单元分别对应第一、二组跳闸线圈三跳出口，这里无需更改。
