2 主站端设计与实现
2.1主站整体介绍
主站主要包括通信服务器、应用服务器和数据服务器。数据服务器对实时数据进行存储；通信服务器采集智能继电保护、智能录波器等站内装置实时与非实时的运行、配置及故障信息，进而实现对其运行状态监视、配置信息管理、动作行为分析等功能。主站结构如图2所示。
2. 2主站硬件配置

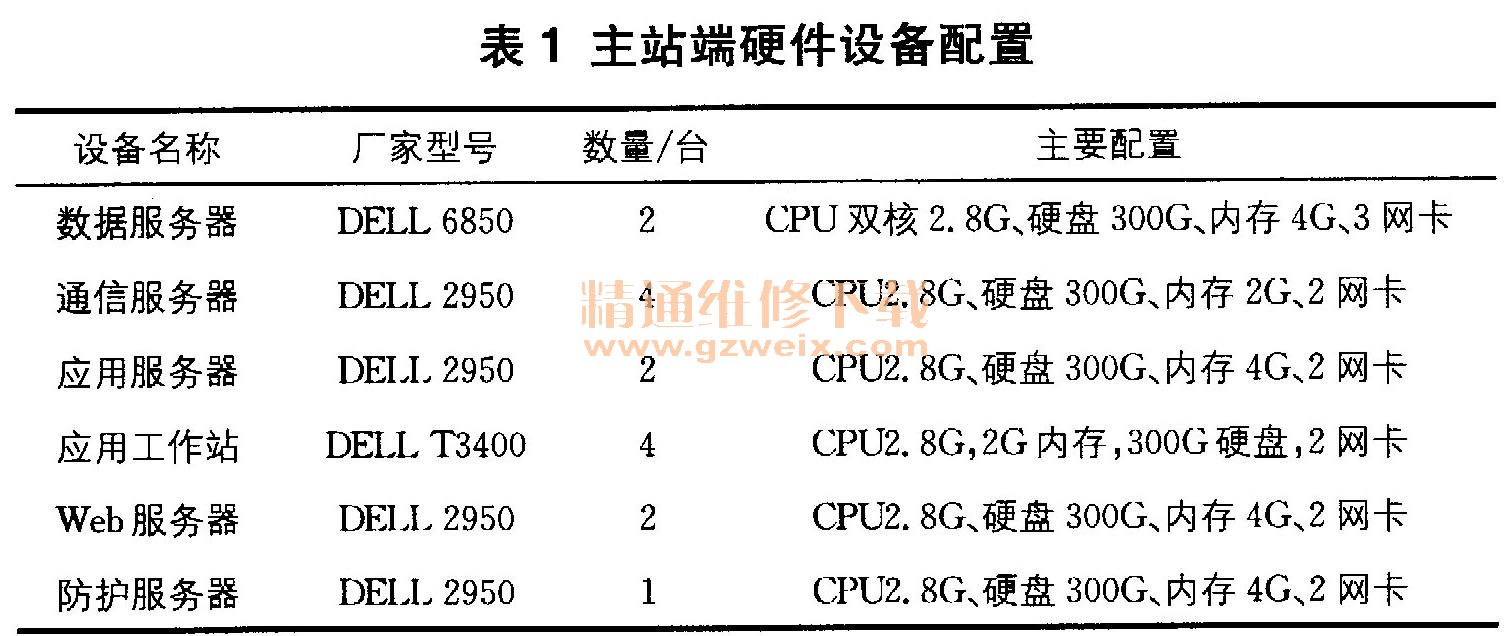

浙江电网继电保护故障信息处理系统主站端硬件设备选用DELL、HP公司的服务器和工作站，具体配置见表1。
2.3主站功能研究
主站主要具备如下功能。
（1）通信子系统：可接入不同规约的子站，实时监视各通信通道数据报文，按报文类型属性过滤显示各通道报文，实时捕捉各通道报文并保存成历史文件。
（2）实时库子系统：可保存整个系统的静态数据和实时断面数据，实时反映系统运行状况，快速准确配置整个系统所需装置的遥测、遥信点等数据信息。
（3）历史库子系统：存盘模块按照整秒保存断面数据，具备历史库容量管理功能，并可定制覆盖策略。
（4）界面模块子系统：实时显示各种系统内事件，实时调取各运行装置的定值，以图形方式监视节点、服务、进程主备状态及运行状态，按策略自动排除系统异常。
（5）故障报告信息整理：根据各厂站端采集的开关跳闸信息、保护告警及动作信息、录波数据等故障信息进行综合判断，给出故障区域、故障相别、故障类型等信息并自动生成故障报告。
3 子站端设计与实现
3.1子站整体介绍

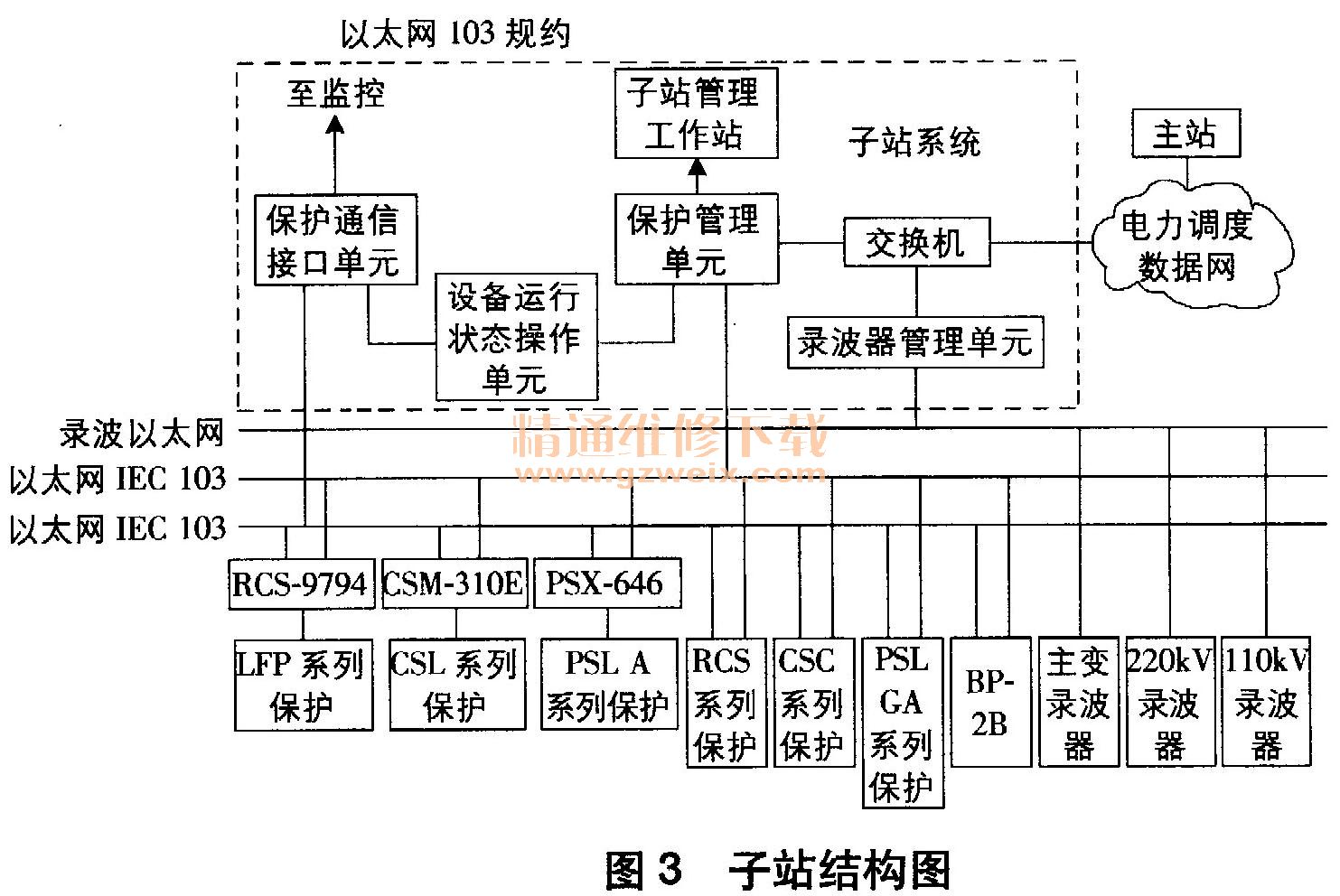

子站在变电站内担负微机保护装置、故障录波器的信息收集、处理并及时上送调度主站的任务；作为系统中的信息收集及处理单元，所有的应用都以保证信息的完整、及时收集为目标，并且必须做到安全、可靠。参照《国家电网公司输变电工程通用设计220kV变电站二次系统部分》，子站的网络结构如图3所示。
