摘要:本文以浙江电网继电保护故障信息处理系统为背景,介绍了基于现代网络通信技术的故障信息处理系统整体构架、关键技术、组成部分的功能要点、软硬件配置、厂站端与调度端之间的通信方案等内容。
0 引言
全面建设坚强的智能电网是国家电网公司十一五规划中的重要内容,基于现代网络通信技术的故障信息处理系统是智能电网调度支持系统的重要组成部分,在网、省局电网调度系统中发挥着极其重要的作用。国家电网公司颁布了《国家电网公司继电保护故障信息处理系统技术标准》,对继电保护故障信息处理系统的功能及技术要点作出了规范性描述和定义,并提出了故障信息处理系统的主要性能指标、检测标准以及接口规范等。
电力系统广泛采用的智能二次装置优点是通过采用单一的装置代替原有保护、测量、控制、事件与故障记录等单列装置,减少设备空间、简化接线、降低投运与维护成本;另外,其通信能力较强,使得变电站的信息集成可行。随着计算机、通信、软件技术的发展,电网规模的扩大,电力系统自动化与信息化技术为电力系统日趋繁重的运行管理提供了强大的技术支撑。继电保护故障信息处理系统的建设将有效加强调度职能部门在电网故障信息收集、事故分析及处理方面的能力,优化传统生产调度与管理决策流程,并从整体上提升电网调度运行管理水平。
1 系统总体介绍
1.1系统总体网络结构

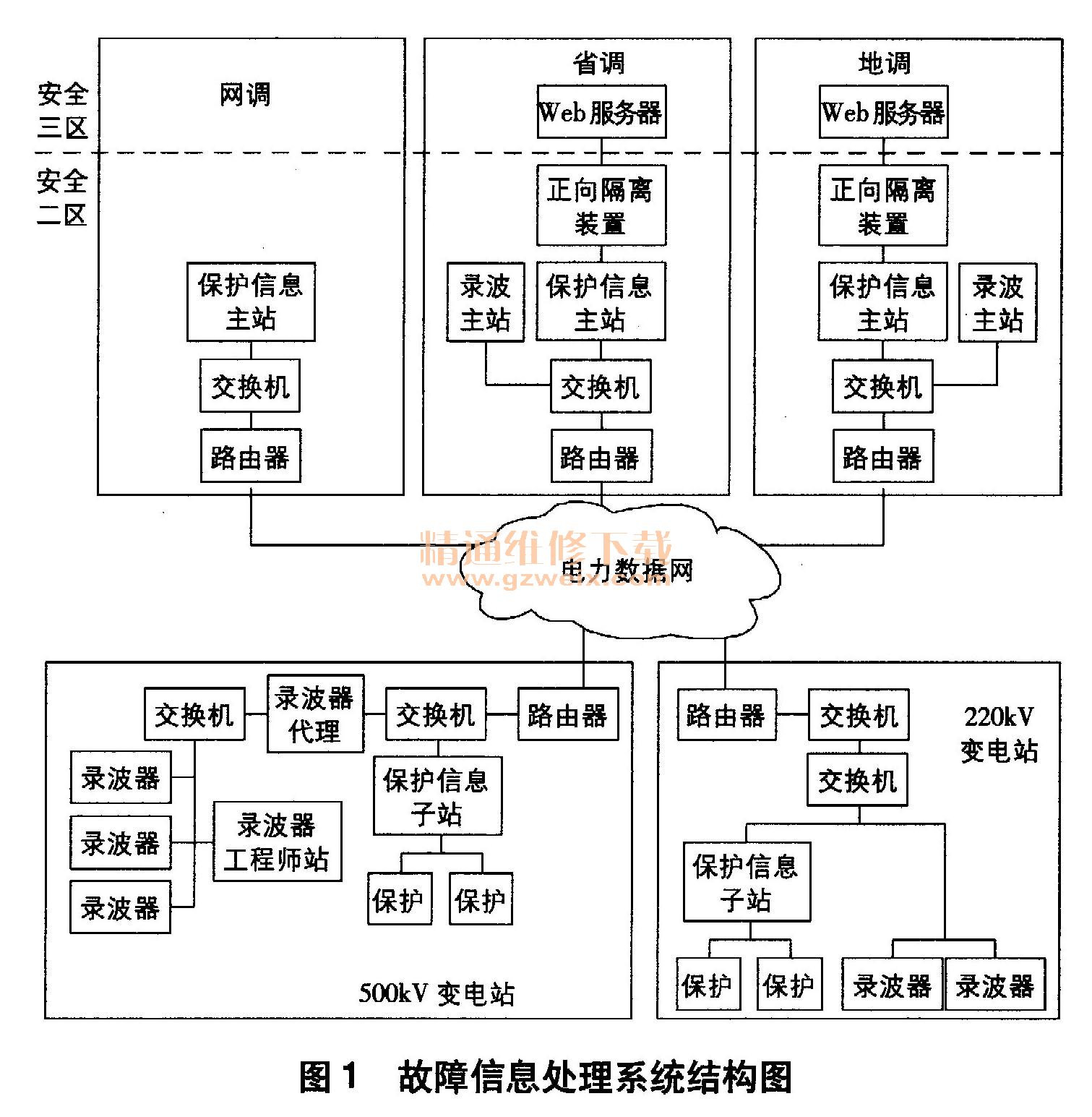

故障信息处理系统是对电力系统智能继电保护装置信息、智能录波器装置信息进行采集、传送、处理、分析的分布式、准实时生产调度系统。系统主要为电网调度、变电运行、继保等专业人员运行分析和故障分析提供服务。从实现系统功能、管理手段、系统安全角度看,整个系统由设在网、省调端的主站和设在变电站端的子站组成,主站与子站间通过电力系统的通信网络连接。系统结构如图1所示。
1.2系统总体设计要求
故障信息处理系统总体设计应满足如下基本要求。
(1)系统整体设计应符合电力系统安全要求,不影响电力系统一、二次设备的正常运行。
(2)系统硬件及接口设备的技术性能符合国际工业相关标准,并满足系统故障信息采集、管理、分析等应用的功能要求与业务范围内的特殊功能要求。
(3)应用软件建立在统一而完整的数据库平台基础之上,通过数据库接口模块在统一的图形人机界面下进行集中的数据库管理,实现各种数据整合、查询功能。
(4)系统应具备完备的网络防病毒方案,接入系统的每台计算机都应具备严格的防病毒措施,避免成为电力数据网络内的病毒携带者和传染源。
(5)系统设计应遵循信息分层过滤的原则,以确保故障信息处理的及时性、准确性、有效性,避免无效的海量垃圾数据影响系统的正常稳定运行。
(6)系统界面应简洁美观,控制区和管理区的人机界面在符合电力系统安全要求的基础上要尽量做到风格统一,符合用户操作习惯。
