摘要：本文介绍采用B/S模式对数字智能存查样系统进行设计和开发。基于标准的J2EE架构，利用Web技术及XML等技术，实现Web操作页面的无刷新机制，用户操作界面友好；在系统平台技术先进性、功能适应性和操作灵活性等方面全面考虑，充分满足不同层次的数据管理需求。

    0 引言
    燃煤发电企业需保存煤炭存查样品以便备查、复验和考核。目前，燃煤发电企业的煤炭存查样品普遍采用人工存放于储物柜或样品架，样品位置编码由手工记录，存在人为疏忽造成样品实际存放位置与位置编码不符，样品人为分区摆放导致杂乱无章等问题，不利于存查样品提取，亦可能发生样品丢失事件。
    为确保存查样品存放位置的准确性，在适应业务需求工作流程的基础上，严格管控流转流程和风险隐患，实现存查样品流转过程无纸化、信息传输加密化、业务管理规范化，以及样品管理事前、事中、事后全程控制，以达到控制发电成本，提高经济效益的目标。

    1 开发思想及系统功能
    存查样管理信息系统具有信息覆盖面广、管理结构繁复、查询方式灵活等特征，传统的信息处理方式难以实现。伴随着计算机网络技术的发展、人工智能机器人的研发、通信技术的发展，综合处理多类型企业信息有了可能。为此全面遵循J2EE体系架构，以Java2技术为基础，有效运用ZK框架组件技术、XML、工作流程监控与报表管理等各项信息技术，全面考虑平台多样性、技术领先性、功能适应性等，研发出一套以交接（存样）管理、取样管理、清样管理、样品查询、存查样柜接口管理、存查样位置信息管理、存查样柜实时监控、存查样柜口令设置、系统接口管理等功能为架构的数字智能存查样管理信息系统，以实现煤炭样品的存、查、取、清全过程自动控制、监控及过程可追溯。

    2 基于B/S模式的系统结构设计

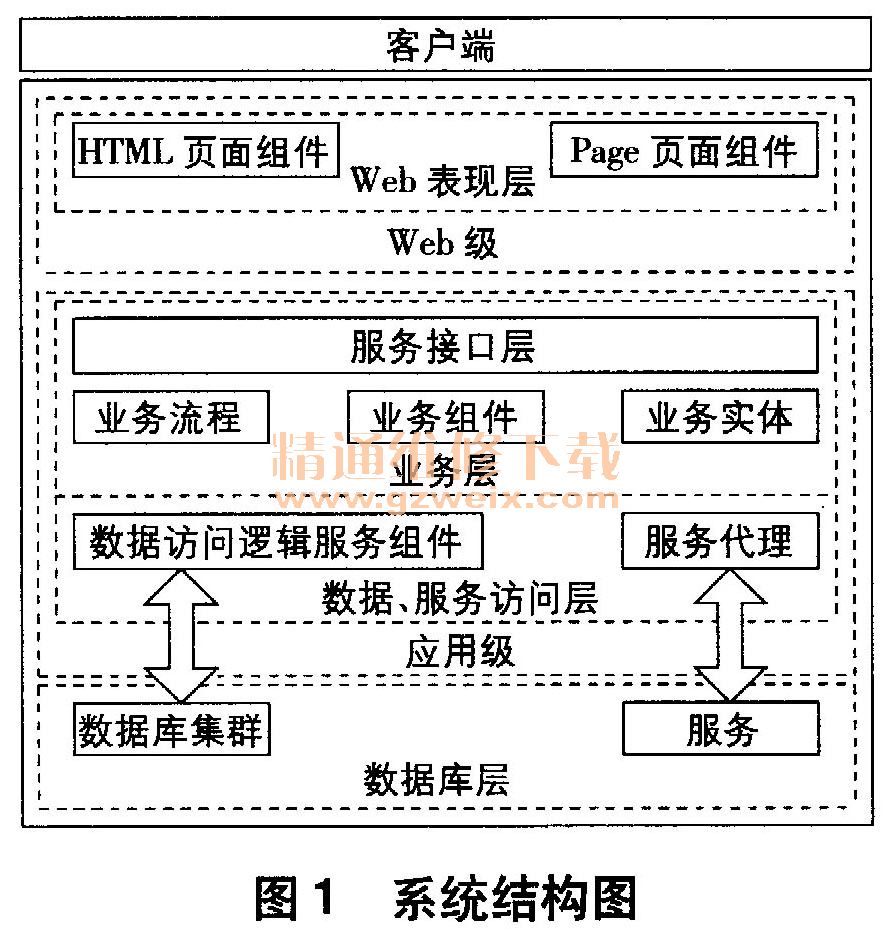

    系统结构如图1所示，应用软件分为Web级、应用级、数据库三层。该系统基于XML SOA服务功能，确保了应用软件高度的开放性，客户端可通过IE浏览器经服务器访问业务组件内容，无需安装软件即可随时随地访问该系统。

    （1）Web级：配置Web表现层级逻辑实体。通过Web表现层HTML表现组件实现与用户交互的Web页面，使用Page逻辑组件实现HTML表现组件间的逻辑及组织关联。
    （2）应用级：配置业务层和数据、服务访问层的逻辑实体。通过数据、服务访问层的数据库集访问逻辑组件实现与数据库的连接、服务功能。采用业务层的业务流程、业务组件和业务实体实现业务流程和接口层对外统一的接口服务。
    （3）数据级：配置数据服务的逻辑实体，以一组物理的数据库集群或一组Web服务，提供应用级数据检索和数据存储。

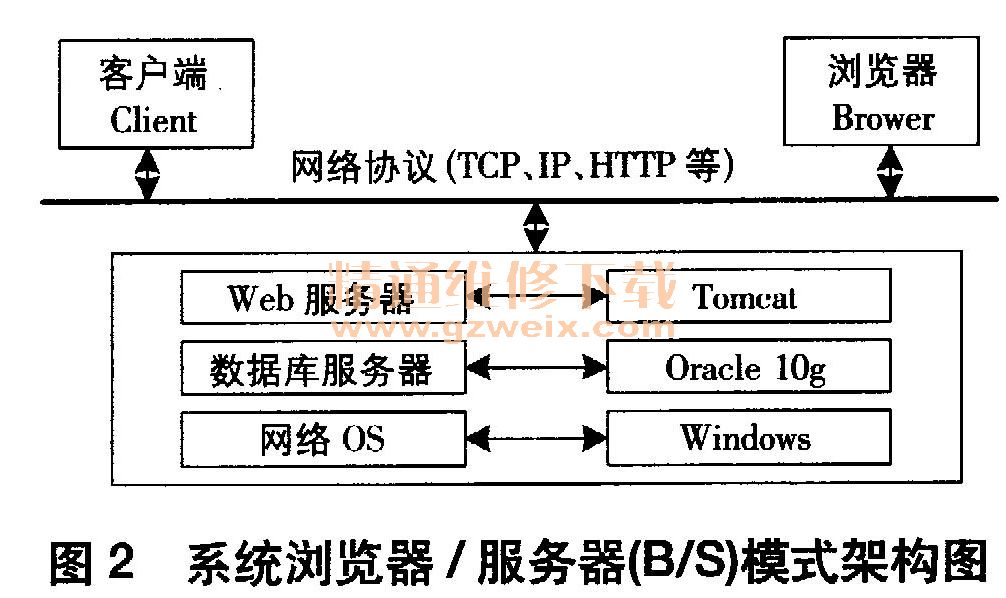

    系统在设计上采用浏览器／服务器（B /S）模式架构，如图2所示。应用系统集中配置于应用服务器，客户端无需安装任何功能模块，使用者通过IE浏览器登录服务器，经授权使用职权范围内相应管理模块及功能，以确保系统版本的统一性。

    浏览器／服务器（B/S）结构是初期C/S结构的改进型。该结构中，用户界面通过WWW浏览器实现，部分事务逻辑在前端实现，但主要事务逻辑在服务器端实现，形成3-tier结构模型。B/S结构主要采用日益成熟的WWW浏览器技术，整合浏览器的多型Script语言（VBScript、JavaS-Cript”）和ActiveX技术，使用浏览器即可实现传统复杂专用软件的强大功能，并缩减开发成本，是崭新的软件构架技术，是目前应用软件的首选体系结构。因此，较传统的C/S结构应用程序，B/S结构应用程序有显著的技术跨越。

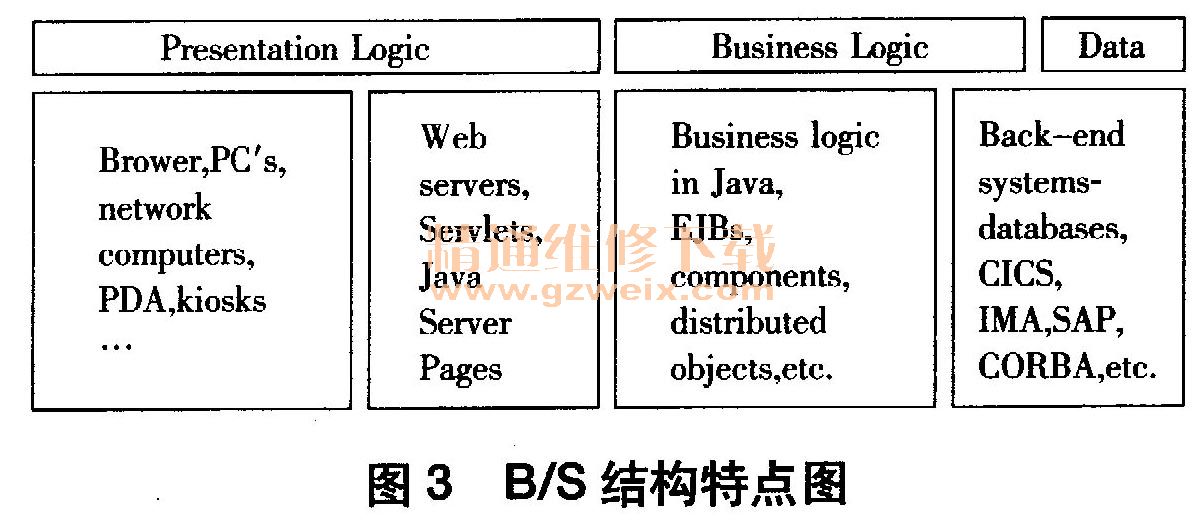

    B/S结构（如图3所示）的显著特点有分布于网络的服务器、标准浏览器界面、数据与应用逻辑分离。

    Browser/WebServer/DataBaseServer结构表示硬件的体系结构，亦有自身的逻辑体系结构。在Browser/Web-Server/DataBaseServer计算架构，需实现的功能在浏览器、Web应用服务器和数据库服务器三者间明显划分。浏览器表征发送请求和前端表示处理；Web应用服务器负责处理浏览器发出的请求；数据库服务器负责处理数据查询逻辑。
    针对逻辑系统体系，可表征为表示层、商业逻辑处理层、数据处理层三级客户／服务器架构。
    考虑到两层结构（C/S）在设计和应用上的局限性，将复杂的业务数据处理专层设置，系统的逻辑结构和物理结构实现有效分离，从而构建三层客户／服务器结构，采用基于组件的分布式处理技术，在结构方面消除了两层结构的局限性。三层结构具体表征如下。
    （1）用户服务（客户层）：为应用用户的接口，是用户与系统间信息交互的窗口。其功能为检查用户输入的数据，显示应用系统输出的数据。该层修改时，仅需改写显示控制和数据校验程序，并不影响其它两层。检查内容仅限于数据格式和取值范围，不包括相关业务本身的处理逻辑。该层通过客户端浏览器实现。
    （2）商业服务（中间层）：是崭新增加层，为应用主体，包含应用中全部的业务处理程序。除去输入／输出在用户服务层，数据库在数据服务层之外，其它统计、汇总、分析、打印功能全部封装于该层。该层具备强大的数据处理功能，既发挥传递数据作用，又承担安全性检查任务。该层通过应用软件实现。
    （3）数据服务（数据库）：为数据库管理系统（DBMS），主要功能是管理对数据库数据的读写，可快速处理大量的数据更新和检索。商业服务层通常发送SQL命令来操作数据库。该层通过数据库软件Oracle实现。
