摘要：本文以某110kV智能变电站因接入系统要求需在两路110kV进线装设线路保护装置，但实施情况与常规变电站不相同。从现场实施、装置调试验收对该工程进行深入研究，加深对智能变电站光纤链路的认识，增强智能站二次设备调试能力，为以后智能站的改扩建及调试提供参考。

    某光伏电站2期增容20MWp，根据接入系统要求，需在并网变电站侧各进线新增1套微机距离零序保护测控一体装置，同时增加的110kV线路保护动作时应联切并网线路。该站在未接入光伏小电源时为末端负荷变电站，在进线故障时不能提供足够的故障电流保证本侧开关断开；同时为节省投资，未配置110kV线路保护。光伏电站增容至40MW后，可视为电源点，因此需增加110kV进线保护来保证进线故障时该侧开关能可靠断开。本文对新增线路保护工程实施进行探讨，对各回路连接、调试验收、投运维护进行深入研究。

    1 工程实施
    接收软压板（进线2（1）线路保护退出＃2（#1）主变保护高压侧桥SV接收软压板），否则拔掉合智一体装置至主变保护装置光纤时，主变保护装置会因接收到SV断链而发告警信号并闭锁差动保护功能；退出备自投装置相应SV接收软压板（备自投已停用），并拔掉对应间隔合并单元至主变保护、备自投装置、故障录波光纤，仅保留合智一体装置至新增线路保护光纤。
    1.1二次回路光纤连接

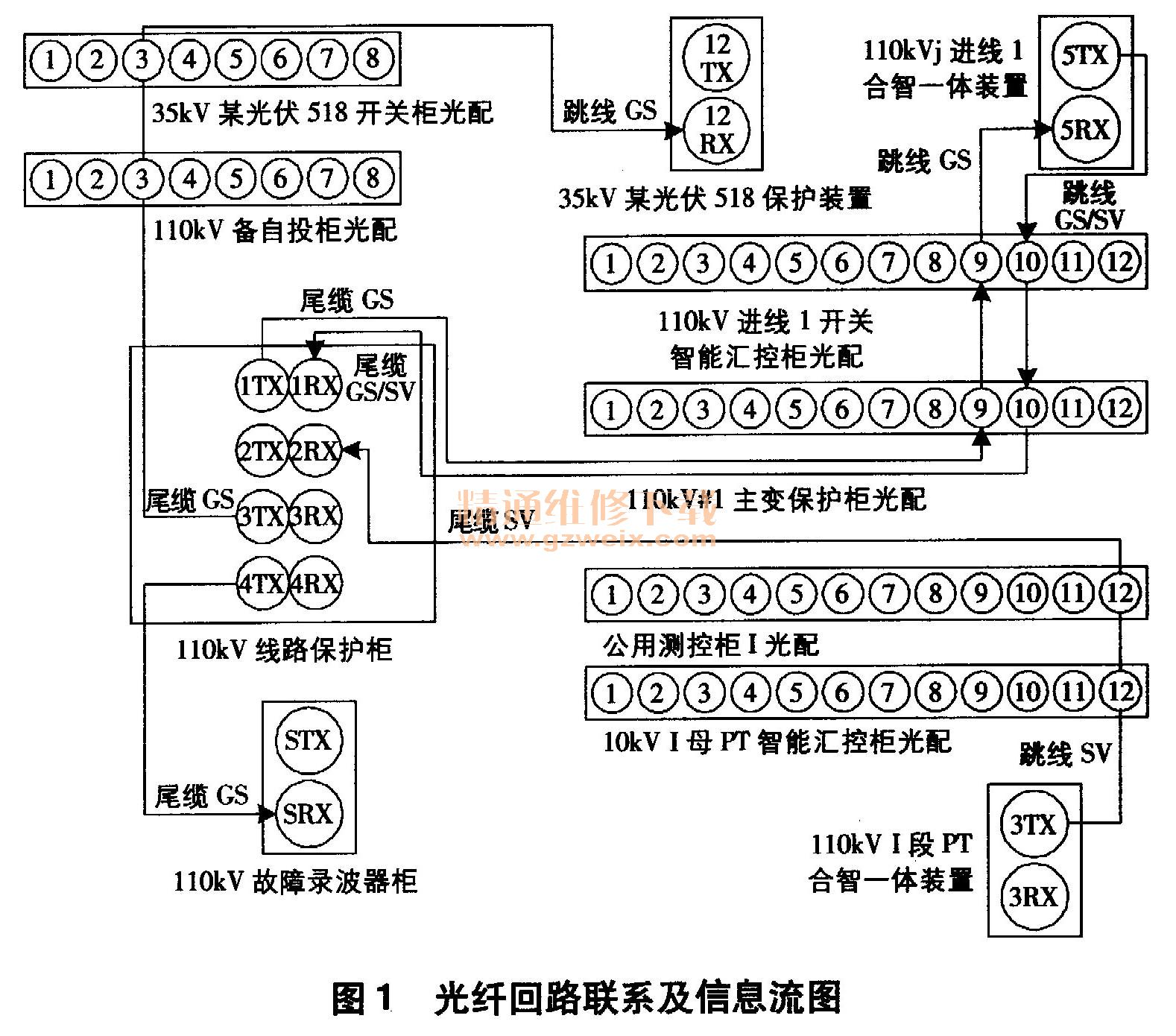

    以110kV进线1线路保护为例，介绍二次回路光纤连接。利用原110kV进线1合智一体至＃1主变保护柜光纤（12芯，已用8芯）进行跳线及尾缆连接。进线1线路保护与外回路光纤联系有：至＃1主变保护柜（SV/GOOSE的收发）；至公用测控柜I（电压直采）；至35kV某光伏518开关柜（直跳518开关）；至故障录波器柜（故障录波），如图1所示。

    1.2配置修改
    后台厂家根据保护装置厂家提供的ICD进行配置修改，将原SCD文件进行备份，并升级形成新的SCD文件。各装置厂家将新的SCD文件下装到对应间隔合智一体装置及保护装置中，同时进行后台保护信息增加工作，并联系主站进行相应点表增加工作。

    2 装置调试
    2.1调试前安全措施
    进行电流采样调试前，需退出主变保护装置相应SV
    2.2合并单元采样调试
    保护装置电压采用从母设合并单元直采方式。该工程直接接入母设合并单元，原电压采样已验证，且在工程实施时母线电压处于运行状态，因此电压采样不需验证。
    安全措施做好后，在合智一体装置处通入二次电流，观察保护装置采样情况，以验证合并单元模拟量合并转发处理功能。试验结束后，先恢复拔掉的光纤，后投入相关SV接收压板。
