摘要：本文针对某110kV变电站线路接地刀闸实际位置与后台及IES600不对应情况，通过检查及分析，发现是接地刀 闸部件损坏、弯曲变形导致，并提出相应改进意见。

    1 故障现象
    某110kV变电站110kV单元间隔1536线路接地刀闸实际位置与后台及IES600不对应（监控已置为分位），现场试分合该线路接地刀闸，但与后台及IES600仍不对应。操作合闸与该接地刀闸连接的1533线路隔离开关，端子箱及机构箱均无法电动操作，仅可进行手动合闸。
    2 检查过程
    基于故障现象，现场同时拆开110kV单元间隔1536线路接地刀闸及相邻110kV间隔15336接地刀闸操作机构的金属外罩，对比检查两组线路接地刀闸辅助开关接点及转轴情况，如图1所示。

    （1）检查发现，1536线路接地刀闸辅助开关所有接点均与相邻间隔15336接地刀闸辅助开关接点的通断方式相反，由此可判断1536线路接地刀闸辅助开关未切换到位。
    （2）根据接地刀闸辅助开关接点核对情况，检查辅助开关转轴，发现1536线路接地刀闸辅助开关已脱落，无法与转动杆联动，导致辅助开关无法切换到位，进而造成1536线路接地刀闸实际位置与后台及IES600不对应。脱落情况如图2所示。

    （3）进一步检查，发现1536线路接地刀闸转轴限位铸件的分闸、合闸侧在操作过程中已严重磨损，接地刀闸转轴的限位插销也已弯曲变形，影响到辅助开关的正常切换，如图3、图4所示。

    3 处理及分析
    3.1现场检查处理
    解开1536线路接地刀闸辅助开关的固定螺栓，重新调整辅助开关至接地刀闸的分闸限位位置，并进行重新固定。调整弯曲的接地刀闸转轴限位插销，使之与接地刀闸转轴限位铸件可正常接触限位，如图5所示。

    再次核对检查，发现1536线路接地刀闸辅助开关所有接点的通断情况，均与15336接地刀闸辅助开关接点的正常方式相同，由此可判断1536线路接地刀闸辅助开关已切换到正常位置。
    3.2连锁回路分析
    该站153单元间隔主接线如图6所示。该站为内桥接线，153单元间隔线路侧1533隔离开关的操作与线路侧1536接地刀闸及153断路器存在闭锁关系。

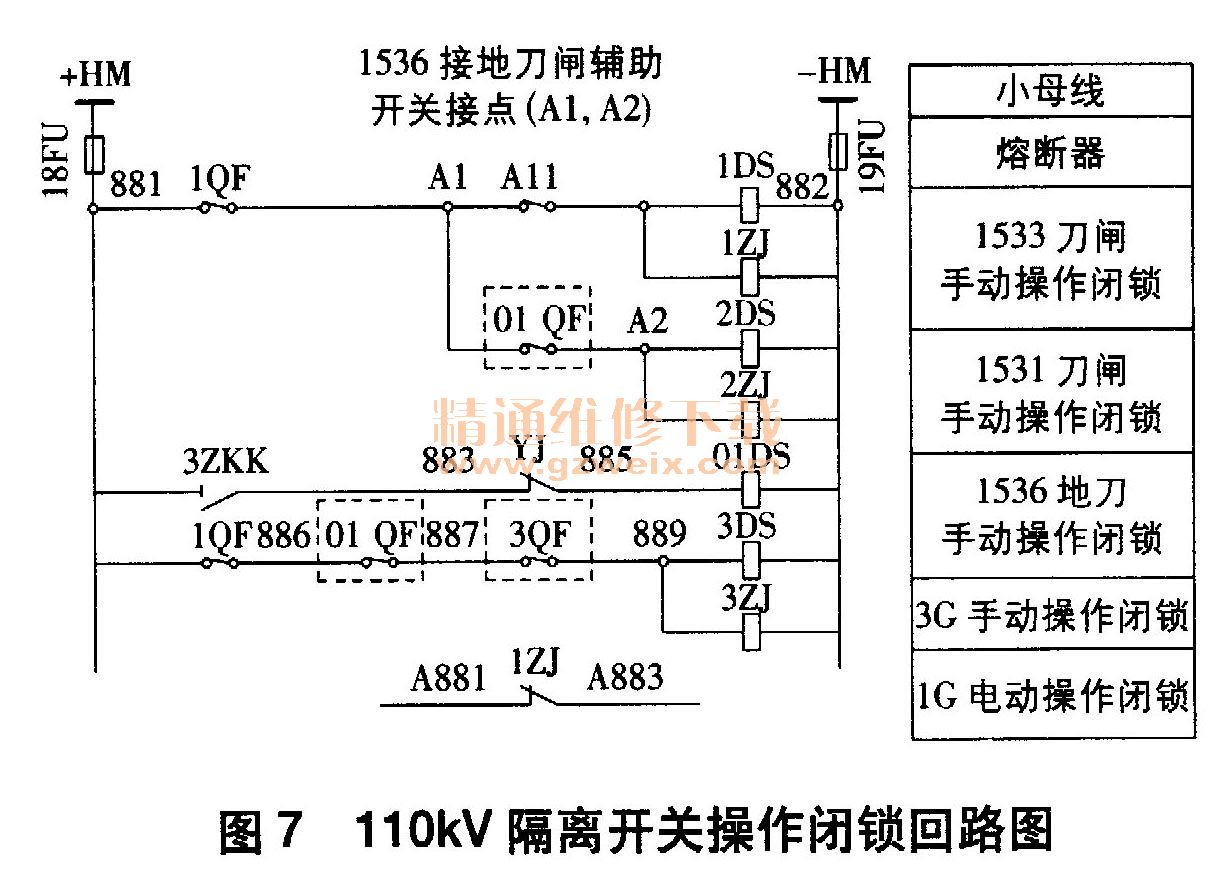

    110kV隔离开关操作闭锁回路如图7所示，1536线路接地刀闸辅助开关中有一对提供给1533线路隔离开关操作闭锁回路使用的常闭接点（A1，A11）。在本次故障中，1536线路接地刀闸辅助开关无法正常切换，导致此对常闭接点处于断开状态，造成1533隔离开关操作闭锁回路两端（881，882）无法导通。

    1536线路接地刀闸辅助开关经调整可正常切换后，解除1533线路隔离开关电机电源，模拟接地刀闸电动操作，分、合闸接触器均可正常吸合，由此判断1533隔离开关已可正常电动操作。基于以上分析情况，建议更换1536线路接地刀闸转轴磨损的限位铸件及弯曲的限位插销。

    4 结束语
    通过分析案例情况，总结出以下改进意见：运行人员应加强隔离开关的操作规范，避免人为操作不当导致刀闸部件损坏、弯曲变形；隔离开关操作卡涩时，应及时停止操作，待查明原因并处理后再操作，防止损坏设备构件；隔离开关投标订货时，应做好设备相关部件材质的把关及检验。
