（3）拆除部分旧设备，安装新设备，恢复新直流II段母线运行：拆除＃8期直流操作电源出线柜（二）、#8期#2硅整流柜、#8期直流合闸电源出线柜（二））（#8期＃1硅整流柜位于仍处于运行状态的＃8期直流合闸电源出线柜（一）和＃8期直流操作电源出线柜（一）之间，暂不拆除）；拆除蓄电池组。安装新蓄电池组；安装新＃8期充电柜、#8期联络柜、#8期直流II段馈线柜；完成电缆接线等工作。通过调试正常后，新蓄电池组、#8期充电柜、#8期联络柜、#8期直流II段馈线柜投运。
    （4）将原＃8期直流I段母线上的负荷移出，隔离系统，拆除余下的3面旧盘柜，安装新＃8期直流I段馈线柜，恢复新直流I段母线供电：将临时直流馈线柜内直流11段单路供电负荷逐一移至新＃8期直流II段馈线柜；将所有双路供电负荷移回至新＃8期直流II段馈线柜；将原8期直流I段母线单路供电负荷转移至临时直流馈线柜，由＃7期直流系统供电。拉开＃7期与原＃8期直流系统联络开关，将原8期直流系统I段母线停电。拆除＃8期直流操作电源出线柜（一）、#8期直流合闸电源出线柜（一）、#8期＃1硅整流柜，安装新＃8期直流I段馈线柜。完成接线、调试，由新蓄电池及充电柜向直流I段母线供电。新＃8期直流I段馈线柜与＃7期直流系统电源联络恢复，使新＃8期直流系统与＃7期直流系统保持原有联络电源，运行方式为备用状态。

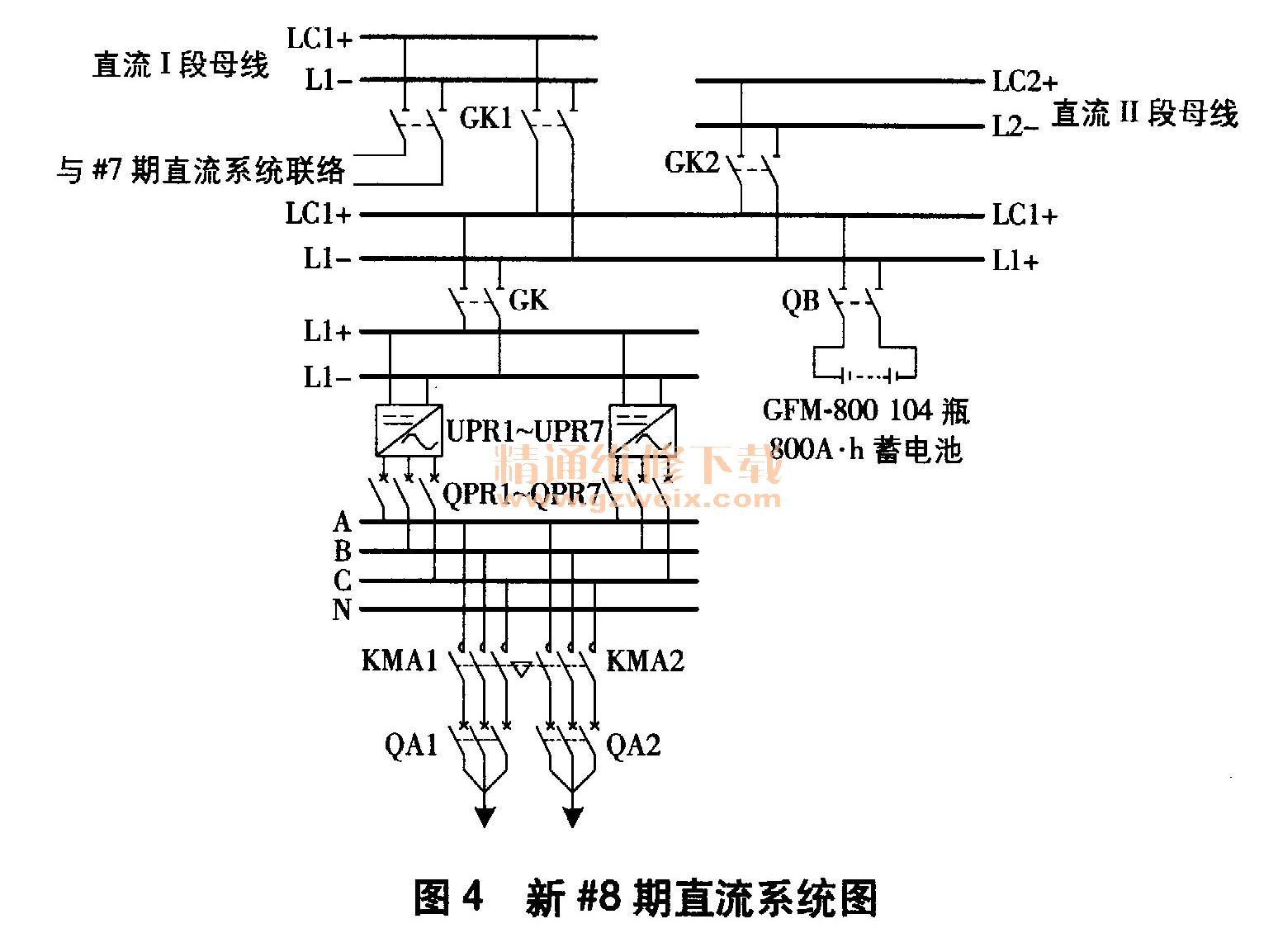

    （5）全面恢复正常供电：将临时直流馈线柜内原＃8期直流I段单路供电负荷逐一移至新＃8期直流I段馈线柜；双路供电负荷由新＃8期直流I段馈线柜和＃8期直流II段馈线柜均衡分配供电；拉开＃7期直流电源系统与临时直流馈线柜联络电源并拆除临时电缆、移除临时直流馈线柜。新＃8期直流系统如图4所示。

    （6）充放电试验：对于全新蓄电池组，必须进行全容量充放电试验。在放电柜与直流母线柜间安装放电专用连接电缆，按0. 1C（10h率）放电电流（100A）设置，单只蓄电池放电终止电压设为1. 8V。放电时，拉开充电模块的交流电源，合上直流母线柜和放电柜上的直流放电开关。放电过程中，需持续监视各只蓄电池的电压，当有蓄电池电压下降到1. 8V时放电结束，放电时间应达到或超过10h，放电容量应达到蓄电池额定容量。之后，转人充电。正常充电流程为：用0. 1C10恒流充电（即充电限流100A），电压达到设定值时，微机监控装置控制整流模块自动转为恒压充电，此后当充电电流逐渐减小到0. 01c10（10A）时，微机监控装置开始计时，3h后微机监控装置控制整流模块自动转为浮充电状态运行，完成充电过程。

    4 施工安排及注意要点
    4.1施工安排
    考虑到直流系统对于正常运行的发电机组来说至关重要，在进行负荷移位过程中，尽可能缩短断电时间，这样能最大限度地降低改造过程对直流电源系统供电的影响。
    4.2注意要点
    （1）改造实施前，需逐一核对＃8期直流系统双路供电负荷和单路供电负荷，有疑问必须查清整改后方可开工。
    （2）改造实施期间，#g期原直流系统、#8期新直流系统要避免与＃7期直流系统并列运行。
    （3）所有供电负荷停电移位前，必须清楚直流系统断电是否对继电保护有影响，做好相关保护的投撤措施，防止继电保护装置误动作。
    （4）移位工作做到移好一路，割接一路，避免两路负荷同时进行移位、交叉作业，降低安全风险。
    （5）蓄电池充放电过程中，要严密监视蓄电池的电压情况、充放电柜有无报警信息、放电柜温度情况等。放电结束后，放电柜交流工作电源需延迟15min左右断电，使放电柜充分冷却。
    （6）改造实施过程中，#8期直流负荷全由＃7期直流系统供电期间，若有大容量直流负荷投运，则需充分考虑#7期直流系统供电能力。为此，需编制相应的应急预案。
    （7）改造实施期间，改造负责人每天收工时需把改造工作进度与运行值班负责人交待清楚，运行值班负责人应清楚直流系统的暂时运行方式及注意事项。
    5 结束语
    蓄电池及直流系统是发电企业非常重要的电气设备，直流系统异常故障必须在第一时间处理解决，否则将严重危及主设备及辅助设备的安全稳定运行。本文针对某热电厂＃s机组蓄电池及直流系统存在的问题，全面说明了改造施工的详细解决方案，并在技术上充分考虑了改造过程中存在的各种潜在风险，通过采用临时直流馈线柜，大幅缩短了每个支路电源转移割接过程中的停电时间，确保了改造项目的安全实施，给类似的改造项目积累了宝贵经验。
