3 改进方案

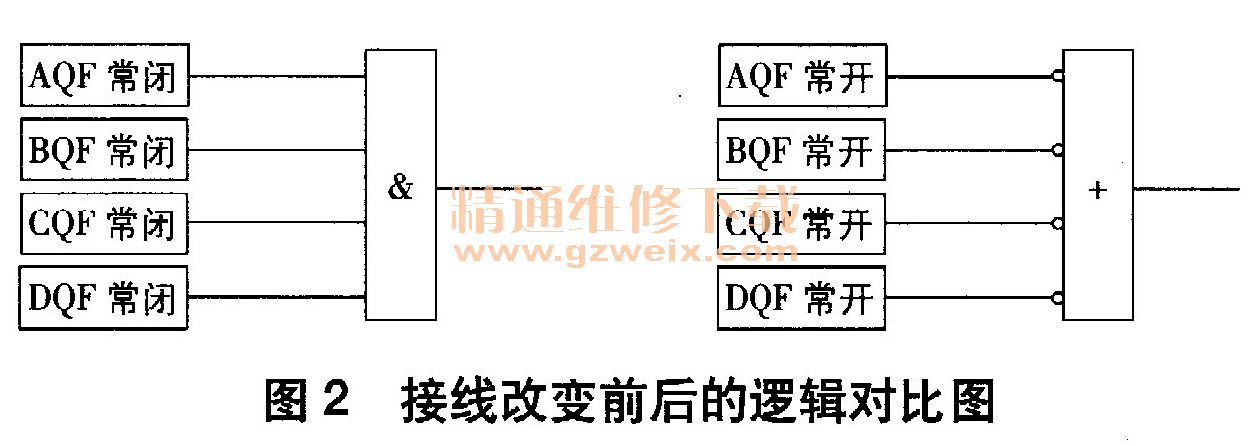

    经分析，通过改变断路器位置接入备自投的接点方式（由常闭接点改为常开接点接入），并改变相应的保护逻辑，备自投装置不需要无限制增加开入量，仅需一个开人量采集便能实现多条（理论上可无限制接入）分布式电源线路的接入和相应的联切功能。接线改变前后的逻辑对比如图2所示。

    为最大限度发挥分布式电源安全、灵活的优越性，只需对备自投装置接线方式进行稍微改动，即可实现备自投动作后仅切除分布式电源线路，而不误切除馈供线路，避免停电范围扩大。在分布式电源线路作为馈供线路时，只需通过压板的投退将其对应断路器位置压板和备自投连切出日打开即可。备自投装置将不再因压板投退过的分布式电源线路没有跳开，而闭锁备自投装置，以防止主变间隙保护、安全稳定控制装置等动作造成事故扩大。
    如果从相关的电流互感器和电压互感器取得电流、电压，利用电压和电流的乘积判明电流流向（相位）和分布式电源线路的实时运行状态，并将相对应辅助接点接入分布式电源备自投回路中，就不再需要因分布式电源运行方式改变而频繁进行压板投退、定值更改工作。
    某年10月，对已有多条光伏发电线路的110kv洋河变电站的110kv备自投装置进行了现场接线改进工作。改进后的备自投装置运行正常，极大提高了变电站安全操作的可靠性、工作效率和运行管理水平。
    4 结束语
    随着分布式电源在电力系统地不断接入，对传统方式下的继电保护自动装置提出了更高要求。分布式电源对原有主变间隙保护、110kv线路保护的动作逻辑、时限配合的影响，将是今后对电网安全稳定运行最大的威胁，为此应加大分布式电源下的电网继电保护装置安稳策略的研究工作。
