摘要：本文针对分布式电源的特点，阐述电力系统内现有备自投装置在分布式电源运行下的不足，并对备自投接线方式进行了分析，制定了对应接线的改进方法，从而降低因分布式电源备自投装置不正确动作造成的停电、断电事故发生的可能性，提高电网供电可靠性。

    0 引言
    分布式发电是指建在用户附近，所生产电力除自用外，多余电力送入当地配电网的发电系统或多联供系统。其主要特征是：电源容量小、电压等级低；接近负荷中心，接入配电网；运行方式灵活，可联网或不联网；用电安全上比集中发电更可靠，停电几率较小。分布式发电是最能体现节能、减排、安全、灵活多重优点的能源发展方式。自2011年以来，先后有光大光伏、江苏国信、大唐新能源等光伏发电项目落户宿迁，因此对宿迁电网的安全稳定运行提出了更高的要求。
    备自投装置是保障电力系统安全稳定运行不可或缺的重要二次设备。在电网发生故障时，无论该小电源是否并网发电，备自投装置均会立即切除小电源系统，将其与电网迅速隔离。如果简单地将分布式电源作为小电源来处理，未能正确判断分布式电源是正在上网发电，还是作为普通的用户用电，都将其立即与电网迅速隔离，那么就不能体现分布式电源系统的安全、灵活的优越性。
    1 现状分析

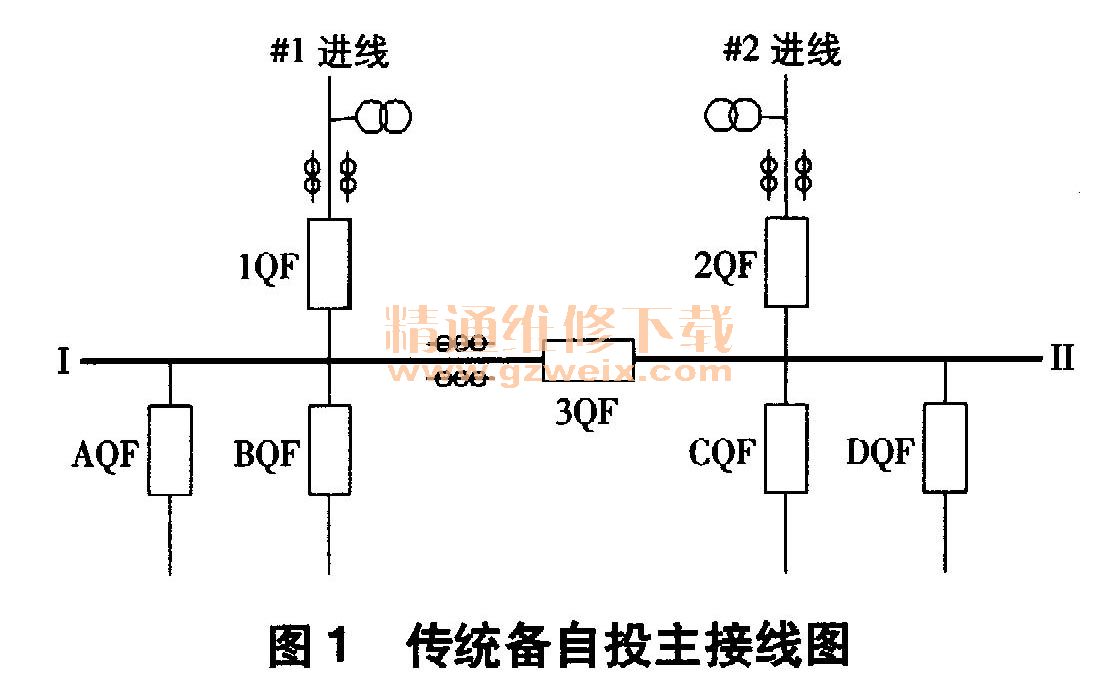

    传统备自投主接线如图1所示。

    （1）母联开关备自投方式。正常运行时，母联3QF开关热备用，1QF开关、2QF开关在合位并分别带I、 II段母线运行。若II段母线失电，HOW备自投动作，跳2QF开关，同时联跳分布式电源线CQF、 DQF开关，然后合母联3QF开关；若I段母线失电，HOW备自投动作，跳1QF开关，同时联跳分布式电源线AQF、 BQF开关，然后合母联3QF开关。
    （2）主变开关备自投方式。正常运行时，1QF（2QF）开关热备用，母联3QF开关在合位，1QF（2QF）开关带I、 II段母线运行。若I、 II段母线失电，HOW备自投动作，跳1 QF（2QF）开关，同时联跳分布式电源线AQF、 BQF、CQF、 DQF开关，然后合2QFQQF）开关。
    2 存在的弊端
    通过上述过程可看出，对于分布式电源备自投装置能否正确动作，相应断路器位置的正确判断起着决定性作用。当较少分布式电源线路接入系统时，依靠增加一定断路器位置判断的开人量就能满足相关要求。而随着分布式电源地不断接入，备自投装置若仍沿用原有接线方式将无法满足相关要求。
    传统备自投装置需要调度部门提前设定分布式电源线路运行状态，然后由运行人员到现场更改装置压板、投退定值。备自投装置动作后，不仅切除并网小电源线路，还要误切作为正常运行的馈供线路。这样既加大运行操作人员的工作强度，也增加了因压板误投退、定值误整定造成的事故发生几率。
    随着分布式电源不断接入电力系统，在传统备自投接线方式下，每接入一条分布式电源都要对原有备自投装置进行逻辑修改、程序升级，改变相应的现场二次接线，且需要进行必要的停电、验收工作。这样不仅造成对用户不必要的停电，降低电力企业的经济效益，还极易在相关验收工作中造成电网大面积停电等严重事故。
