2.2绝缘水平

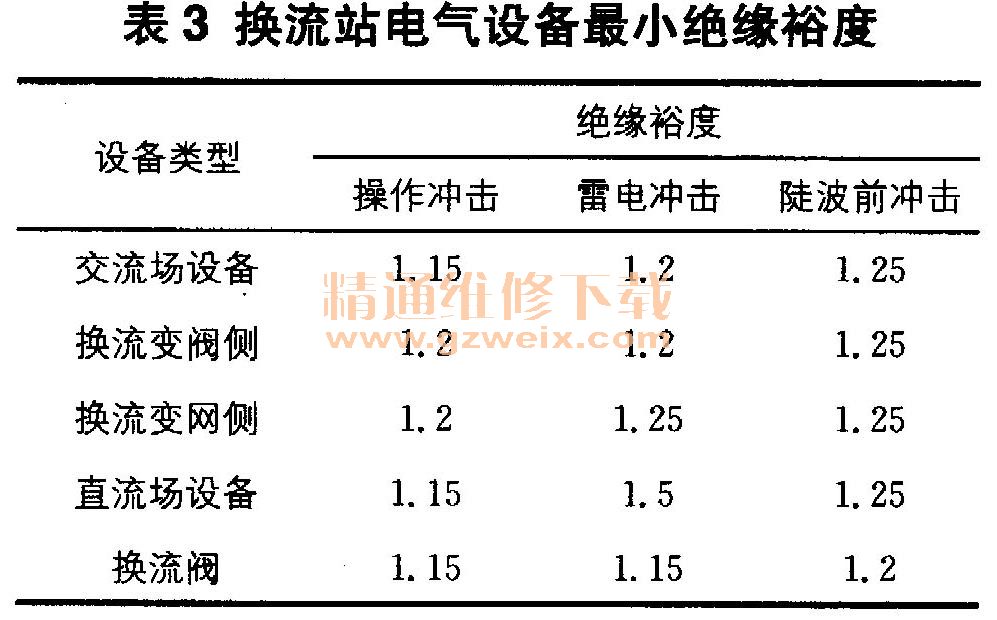

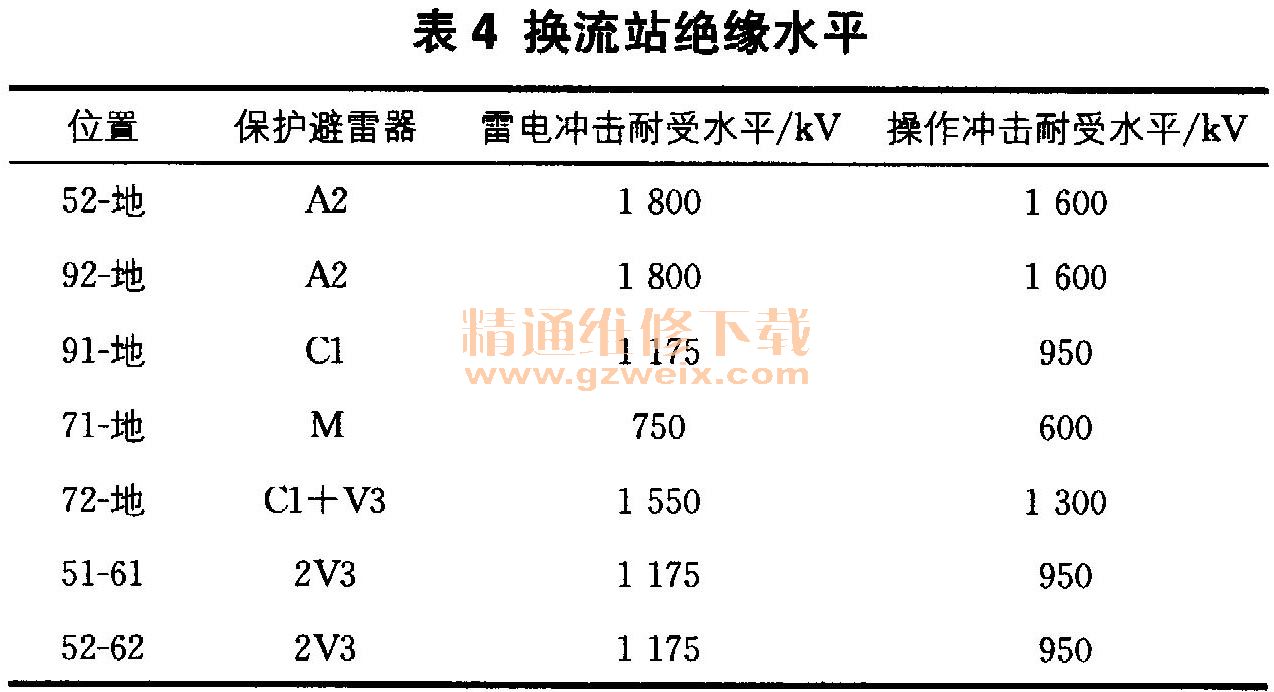

依据避雷器配置方案和换流站电气设备最小绝缘裕度，同时考虑其它因素，该工程换流站设备的绝缘水平计算结果见表4。
3 阀厅最小空气净距
根据当前国内外权威机构的空气介质绝缘特性研究成果和大量的电力设备运行经验可知，尽管在确定电力设备最小空气净距时需考虑其雷电冲击耐受电压水平和操作冲击耐受电压水平，但由于操作冲击电压的波头时间和波尾时间远大于雷电冲击，其波形特性对空气净距的击穿影响更大，因此基于操作冲击耐受电压来选择最小空气净距更具有工程意义。
在均压电场中，空气的击穿电压和距离之间基本保持线性关系。但随着电场强度不均匀程度的增大，其非线性关系表现得越来越明显，甚至出现饱和现象川，这就为确定最小空气净距带来了很大难度。
本文分别采用理论计算和数据拟合两种方法对最小空气净距进行获取，将两种方法所得结果进行对比，较大值即为最小空气净距。通过本方法确定阀厅空气净距时，在计算出的最小空气净距基础上不需考虑太大的绝缘裕度。
（1）理论计算法。采用理论计算的方法来确定最小空气净距的步骤是，首先明确电力设备的操作冲击耐受电压；再根据操作冲击耐受电压求得空气间隙50％冲击闪络电压；最后由空气间隙50％冲击闪络电压、电极间隙系数（代表电场的不均匀程度）和空气间隙之间的关系计算出最小空气净距。
空气间隙50％冲击闪络电压U50为：

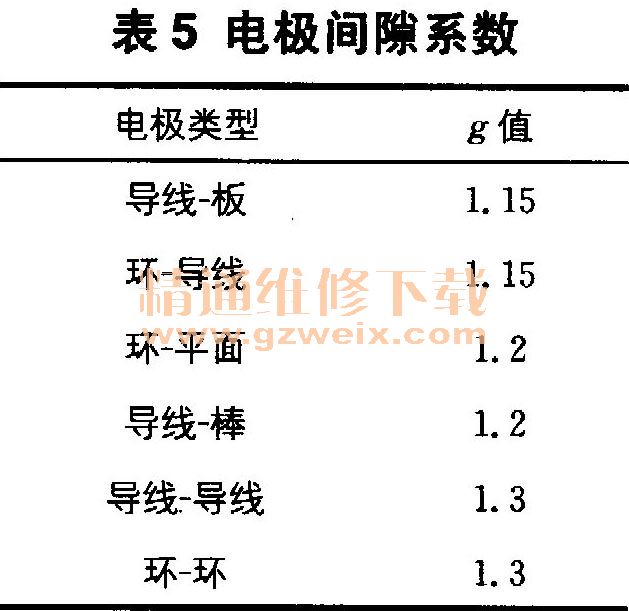

式中，g为电极间隙系数，代表电极间电场的均匀程度，可按表5进行选择。
（2）数据拟合法。根据国标GB 311. 1-2012附录表A. 2中额定操作冲击耐受电压和最小空气净距之间的关系及试验研究结果，利用数据拟合方法可得出如下关系式。
对于棒一构架电极结构：
