三芯配电电缆非侵入式取电装置的设计与制作

来源：电工技术作者：佚名 2016-11-08 08:36:41

2 仿真分析

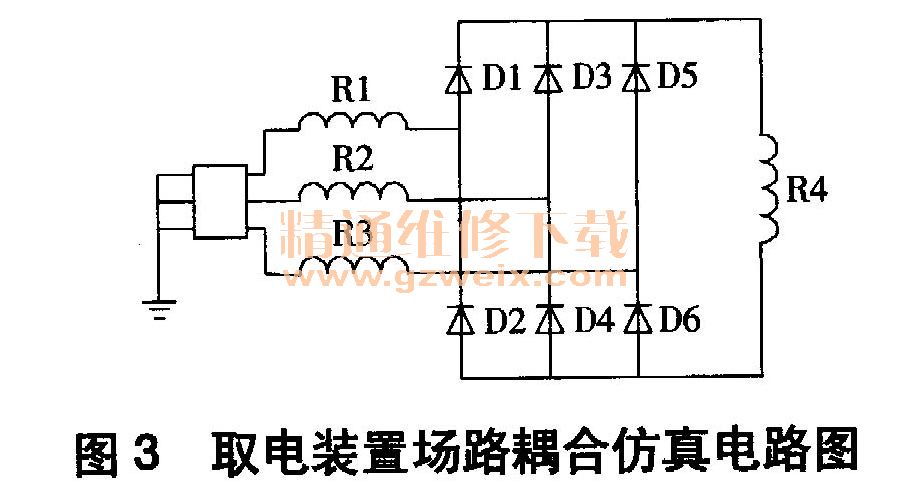

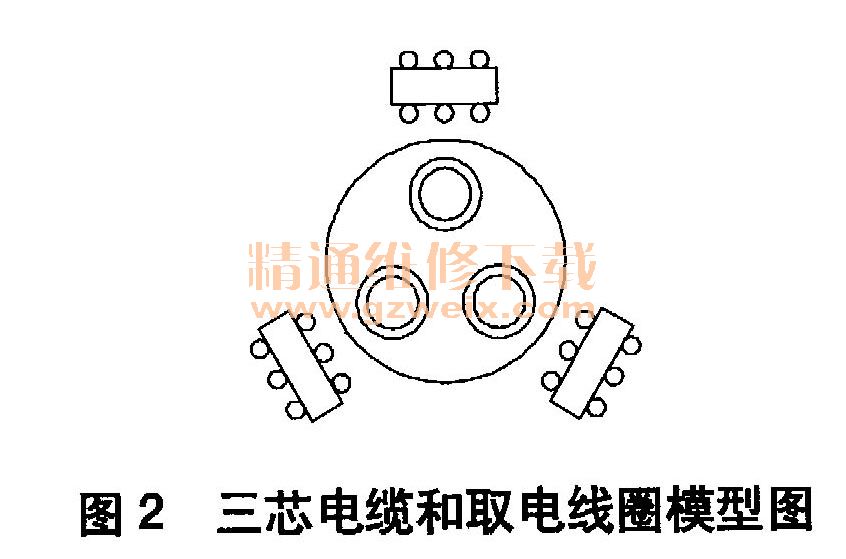

用Ansof t Maxwell软件建立10kV三芯电缆及安装在其外部的取电线圈的二维模型，如图2所示。用Simplorer软件建立桥式三相整流电路模型，并将图2所建模型导人其中作为整流电路的输入，得到仿真电路如图3所示。

图2所示模型包括电缆内部的三相导体、XLPE（交联聚乙烯）绝缘层、钢带恺装及电缆外部的3个取电线圈。图3是一个电阻负载的桥式三相整流电路，其作用是将线圈上感应出的三相交流电变为直流电。给电缆通人100A三相电流，设置相关参数进行场路藕合仿真，得到如图4所示的负载电阻上的输出电压波形。
由图4波形可知，取电装置负载电阻上的输出电压为较理想的六脉动直流电，证明了方案的可行性。
