4 试验结果及分析
    为了证明三芯电缆非侵人式取电装置的可靠性，根据设计方案制作了取电装置的实物，并进行了相关试验。
    4.1线圈上电压波形

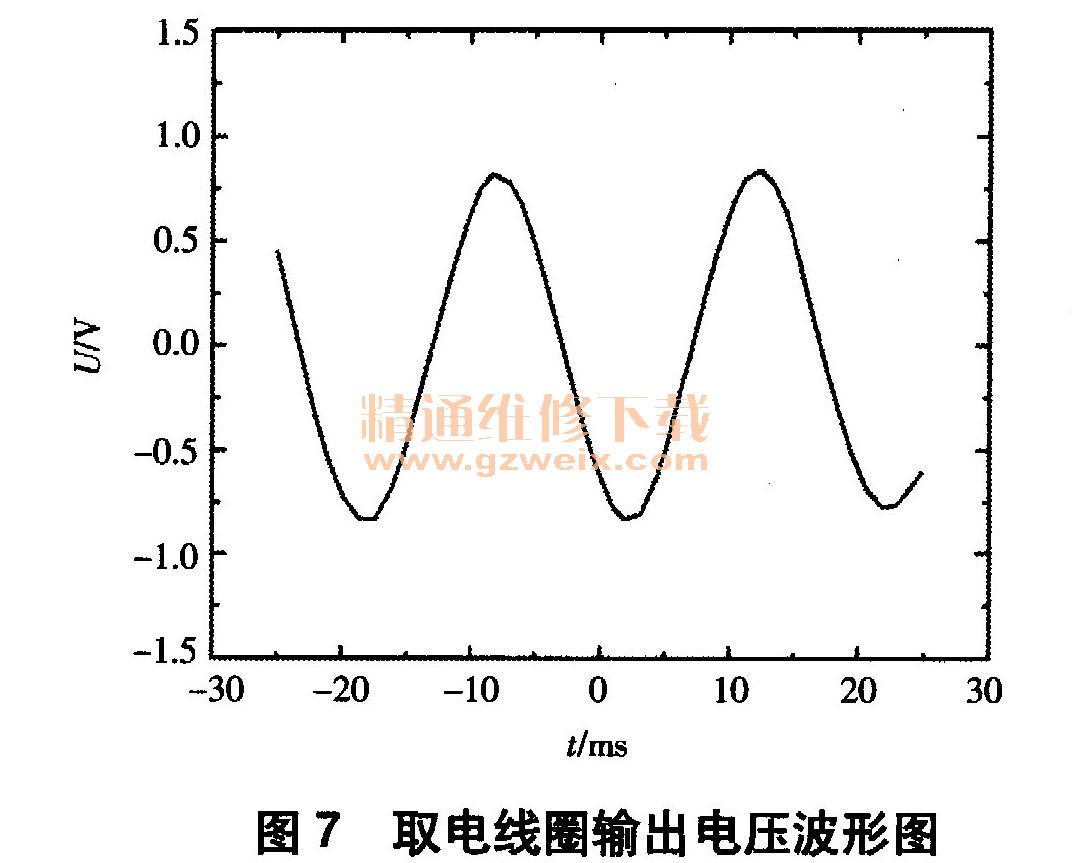

    取电装置每个线圈匝数为300匝，给电缆通上60A的电流，测得线圈空载输出的电压波形如图7所示，为电流同频率的较标准正弦波。

    4.2取电装置负载分析
    （1）持续负载（阻值较大）。在取电装置整流滤波电路后接入能量存储及稳压输出电路，在MAX1771。芯片的输出端 REG接一个750kΩ的负载电阻，则输出电压为3. 3V，持续电流为4. 4μA，持续输出功率为14. 52μW。

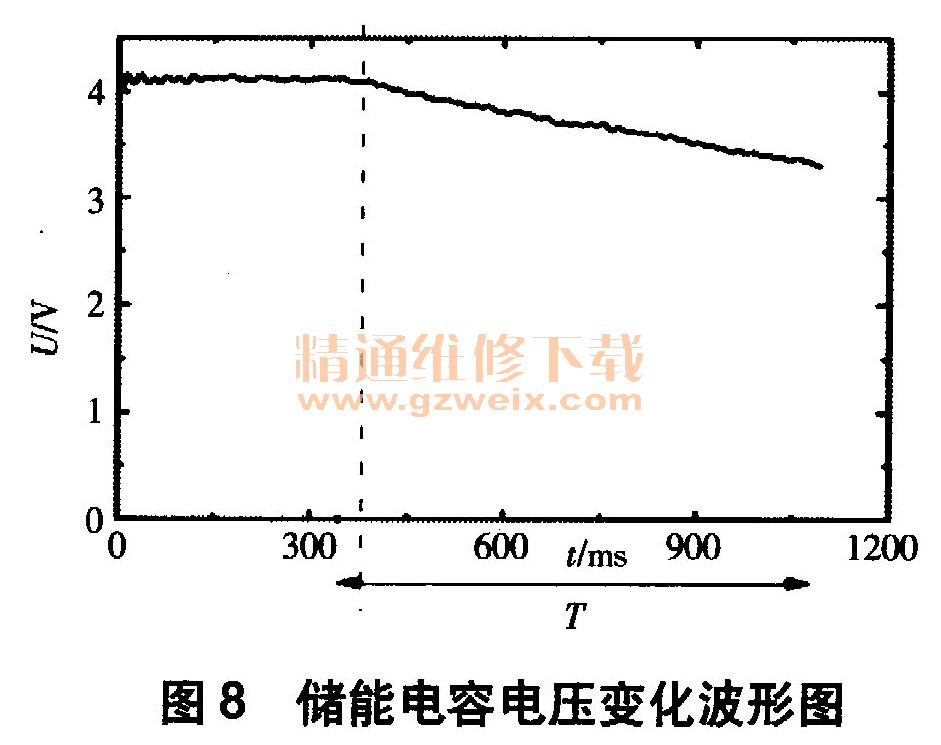

    （2）瞬间负载（阻值较小）。取电装置输出端先保持空载，300A的电缆电流对储能电容进行充电，直至达到MAX17710芯片的限制电压4. 1 V。此时，在3. 3V的稳压输出端REG接入一个241Ω的负载电阻，测得储能电容上的电压从4. 1 V降至3. 3V的波形如图8所示。

    由图8可知，储能电容上的电压在740ms内从4. 1 V降至3. 3 V期间，MAX17710的REG端输出电压维持3. 3V不变，产生一个13. 7mA的脉冲电流。负载上消耗的能量为：

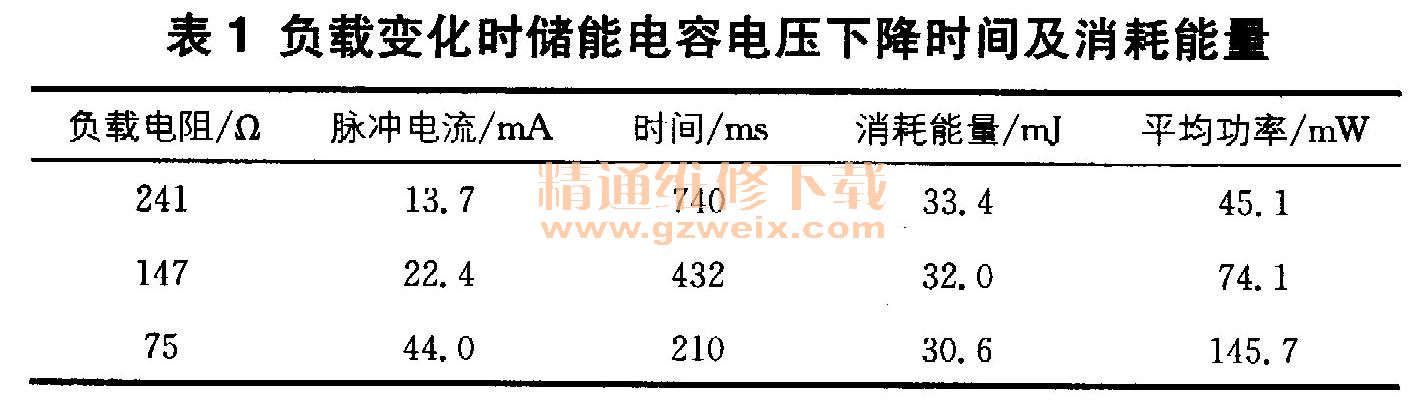

    由式（7）计算出负载为241Ω时，740ms内消耗的能量为33. 4mj。负载阻值为147Ω和75Ω时，测得储能电容上电压从4. 1 V降至3. 3V所需时间并计算出负载消耗的能量见表1。

    试验结果表明，取电装置经过一段时间充电，接入一定负载后，能在较短时间内产生一个脉冲电流，对负载提供一定的功率，故该装置可用于无线传感器（WSN）等功耗很低的设备的供电。
    5 结束语
    本文设计并制作了一种三芯电缆非侵人式取电装置。建立该取电装置的二维模型，通过场路藕合仿真证明了其可行性。制作该取电装置的实物并进行试验，结果证明取电装置经过一段时间充电，接入负载后，能在短时间内提供较小的功率，满足无线传感器等低功耗设备的供电需求。
