3.2试验结果

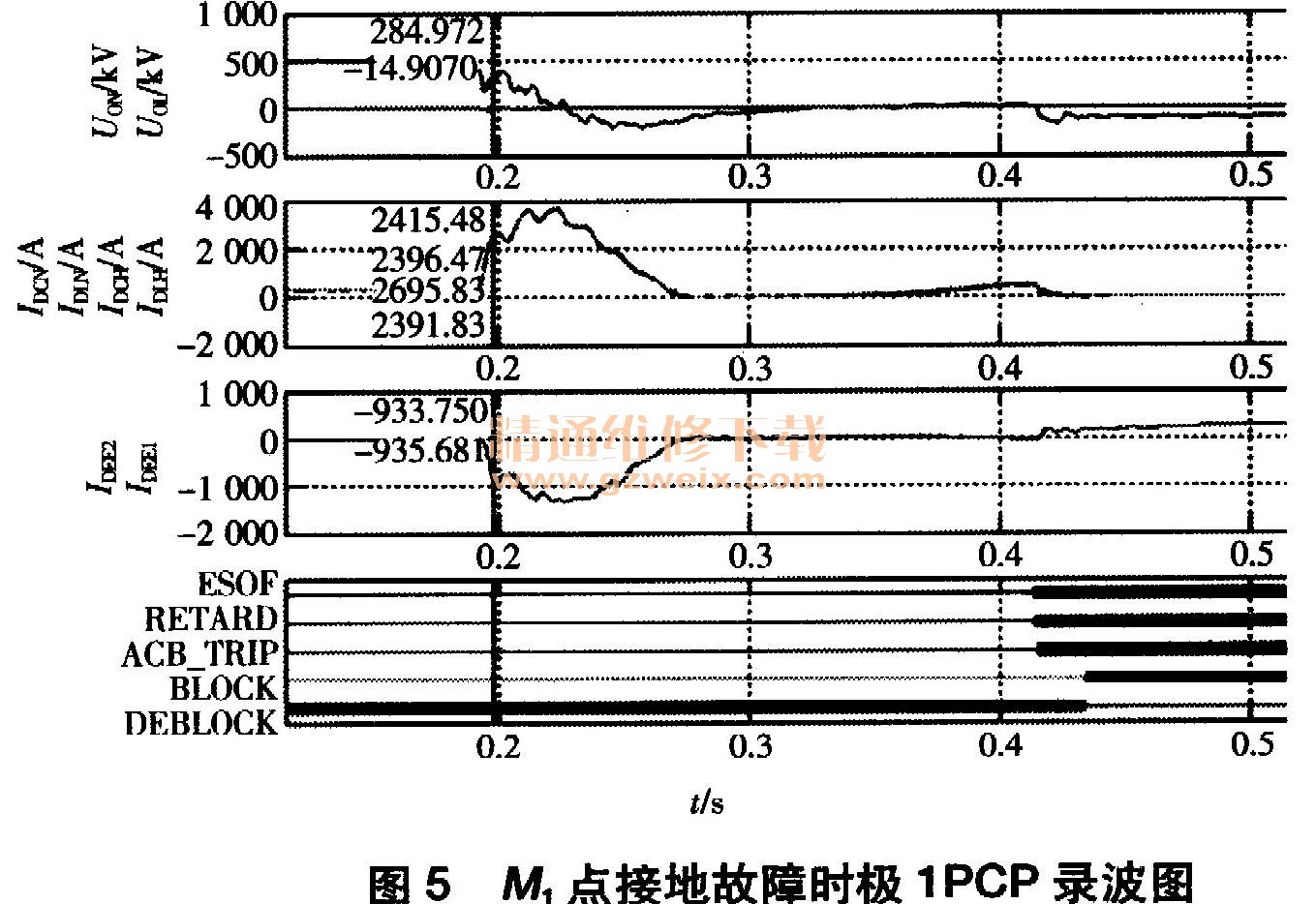

在仿真系统上模拟极1直流滤波器C1电容器C11桥臂与C21桥臂间引线发生接地故障（从点接地故障），极1 PCP录波图如图5所示。故障期间IDCH和IDLN幅值相等，极中性母线差动保护未动作，其原因为M1点位于C11桥臂与C21桥臂间，电容器的“通交阻直”特性使故障期间在M1点不会形成明显的分流。但是，故障期间故障电流从直流滤波器首末两端CT流向故障点，故差动保护动作并发出ESOF信号。

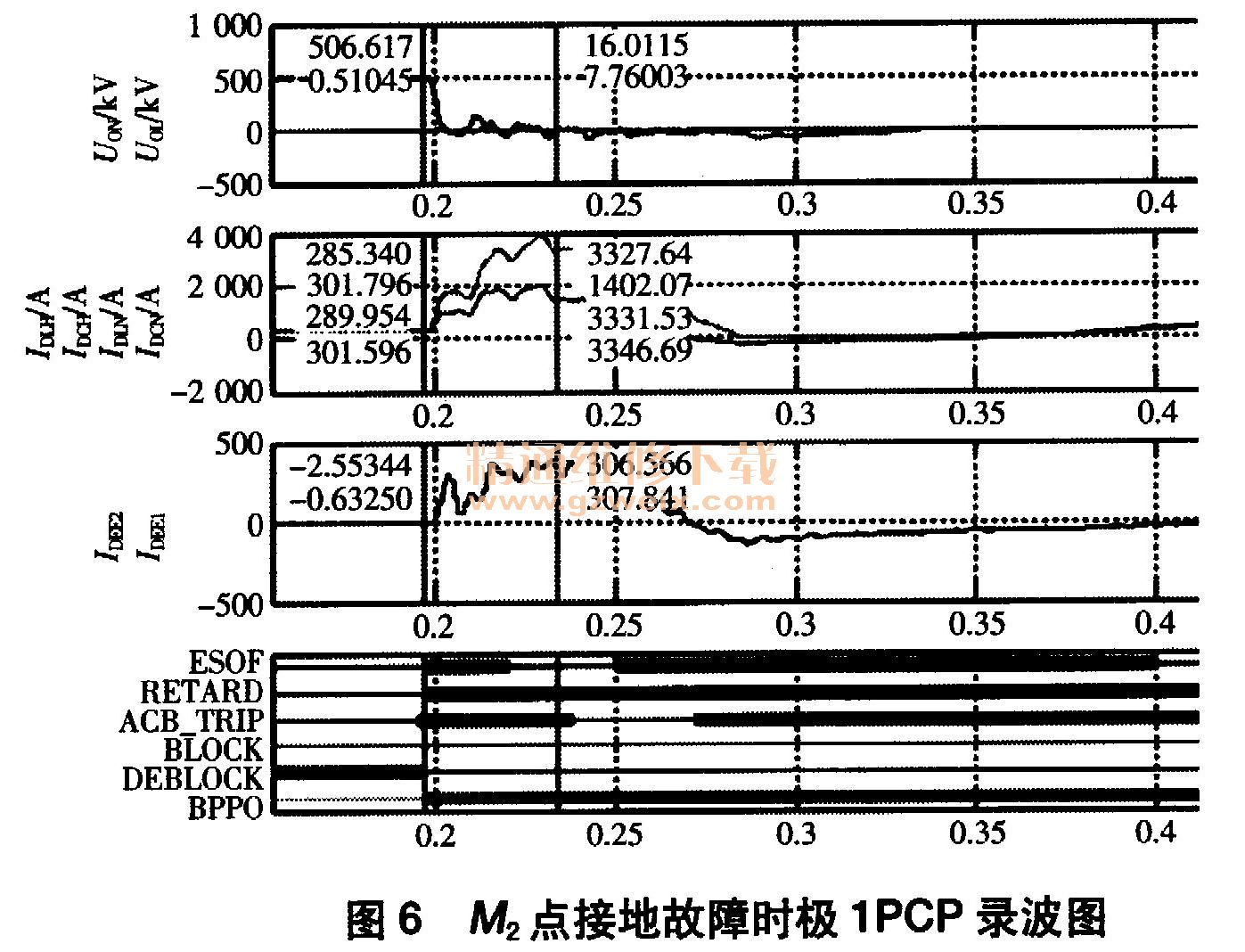

在仿真系统上模拟极1直流滤波器C1电容器与L1电抗器间引线发生接地故障（呱点接地故障），极1PCP录波图如图6所示。故障发生后电感“通直阻交”特性，使IDLN > IDCN，故极中性母线差动保护正确动作。
4 结束语
仿真试验证明直流滤波器从电容器组至末端这块区域发生接地故障时，滤波器的结构特性和故障点的分流作用，会导致极中性母线差动保护动作。换流站内设备电气结构复杂，某一区域发生故障，可能导致其它区域所配置的保护同时动作，因此换流站运维人员在根据保护动作情况定位故障时应结合实际并注重系统性。
