摘要：换流站直流滤波器连接于极高压母线与极中性母线之间，当直流滤波器发生接地故障时，某些位于特定位置的故障点会对直流电流进行分流，引起中性母线差动保护动作。以某士500kV整流站直流滤波器接地故障为例，分析中性母线差动保护动作的原因，并提出导致该保护动作的直流滤波器接地故障发生区域，最后通过仿真试验证明了所提假设的正确性。

    0 引言
    换流站是一个由大量电气设备相互连接组成的庞大复杂系统，该系统（换流站）内的各类元件联系紧密，具有很强的相关性。某点发生接地故障，常引起其它部位的电流迅速流向该故障点，可能导致发生故障的设备因瞬间承受巨大的短路电流而损坏；此外，不同类别以及其它非故障区域的保护可能会在短时间内同时动作，干扰换流站运行人员对所发生故障进行的及时精确定位。

    1 换流站保护配置
    1.1换流站保护简介
    我国超高压直流输电工程换流站所配置的一次设备主要包括换流变压器、换流阀、极高压母线、极中性母线、接地极母线、直流断路器等。为了能在一次设备发生故障后迅速、准确、可靠切除故障，换流站配置了复杂的继电保护系统。该保护系统常按以下区域覆盖全站：换流变压器区保护、换流器区保护、极区保护、双极区保护、直流滤波器保护、交流滤波器保护、直流线路区保护。保护自适应于直流输电运行方式及直流输电运行方式的转换，且自适应于输送功率方向和输送功率方向的转换。

    1.2极区和直流滤波器保护配置

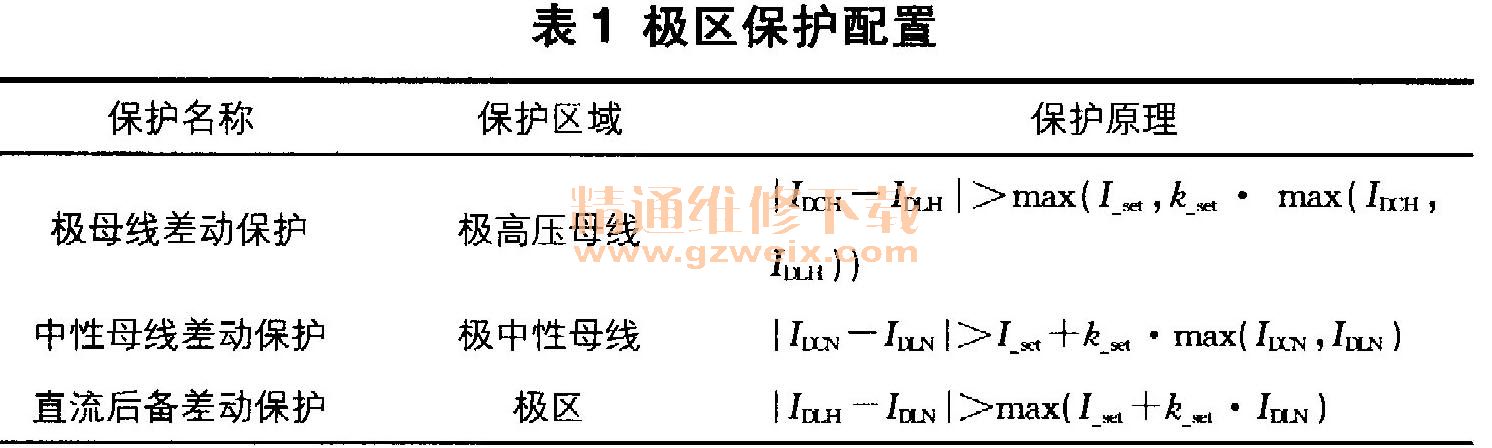

    极区保护包括极高压母线区保护和极中性母线区保护，配置见表1。

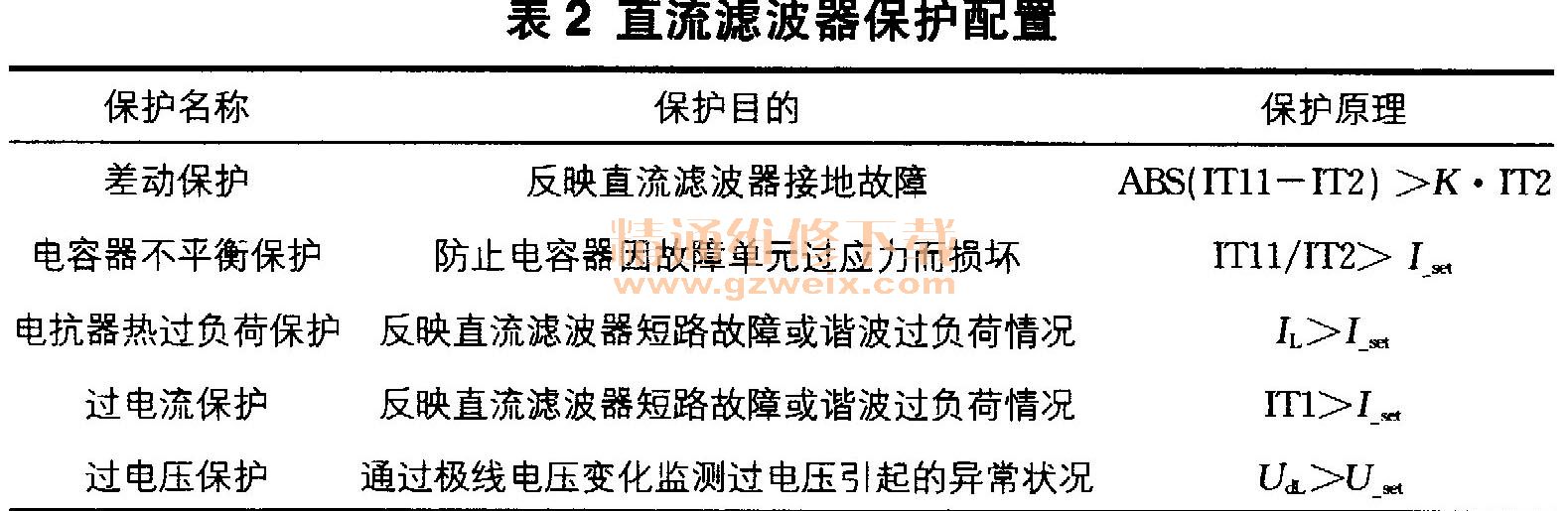

    直流滤波器保护的目的是检测故障并防止设备进一步损坏，保护区域为高端CT至低端CT的直流滤波器内部范围。保护装置在物理上和电气上独立于直流控制系统，配置见表2。
