2 220kV双母双分段接线中出线间隔母线选择隔离开关的等电位操作联锁条件

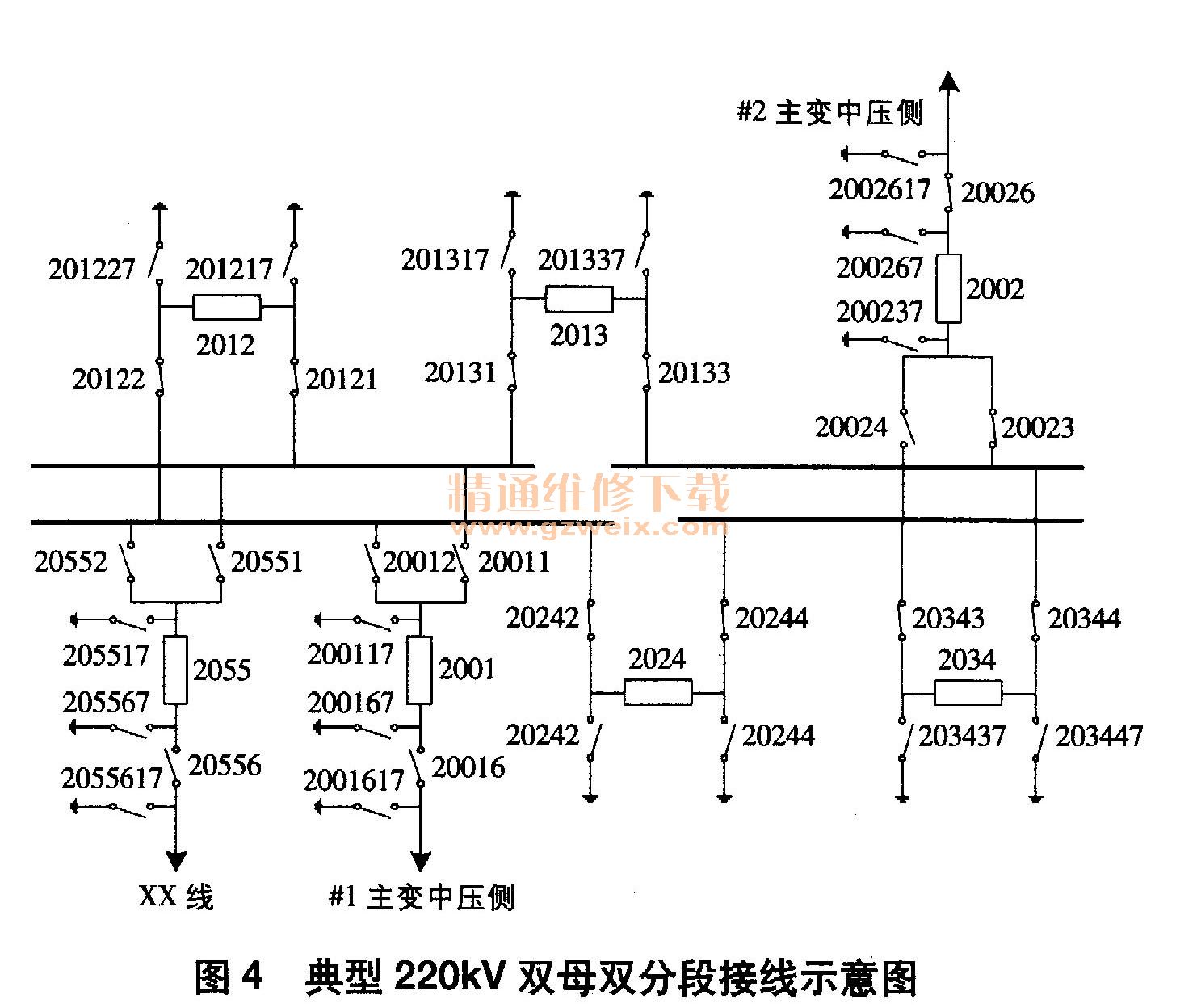

220kV出线间隔较多，500kV变电站（配置2台主变的）的220kV接线方式常采用双母线双分段接线方式，典型接线方式如图4所示。
双母线接线中，220kV隔离开关及接地刀闸操作联锁条件的原则与500kV隔离开关及接地刀闸的基本相同。隔离开关的常规操作需判明所在回路的断路器在分位及无明显断开点的同一电气直接连线部分中的接地刀闸在分位，如图4中的20556隔离开关操作需判明2055断路器及2055617、 205567、 205517接地刀闸在分位。接地刀闸的操作需判明与其无明显断开点的同一电气直接连线部分的隔离开关在分位，如图4中205517接地刀闸的操作需判明20551、 20552、 20556隔离开关在分位，出线接地刀闸2055617需判明20556隔离开关在分位及线路无压。

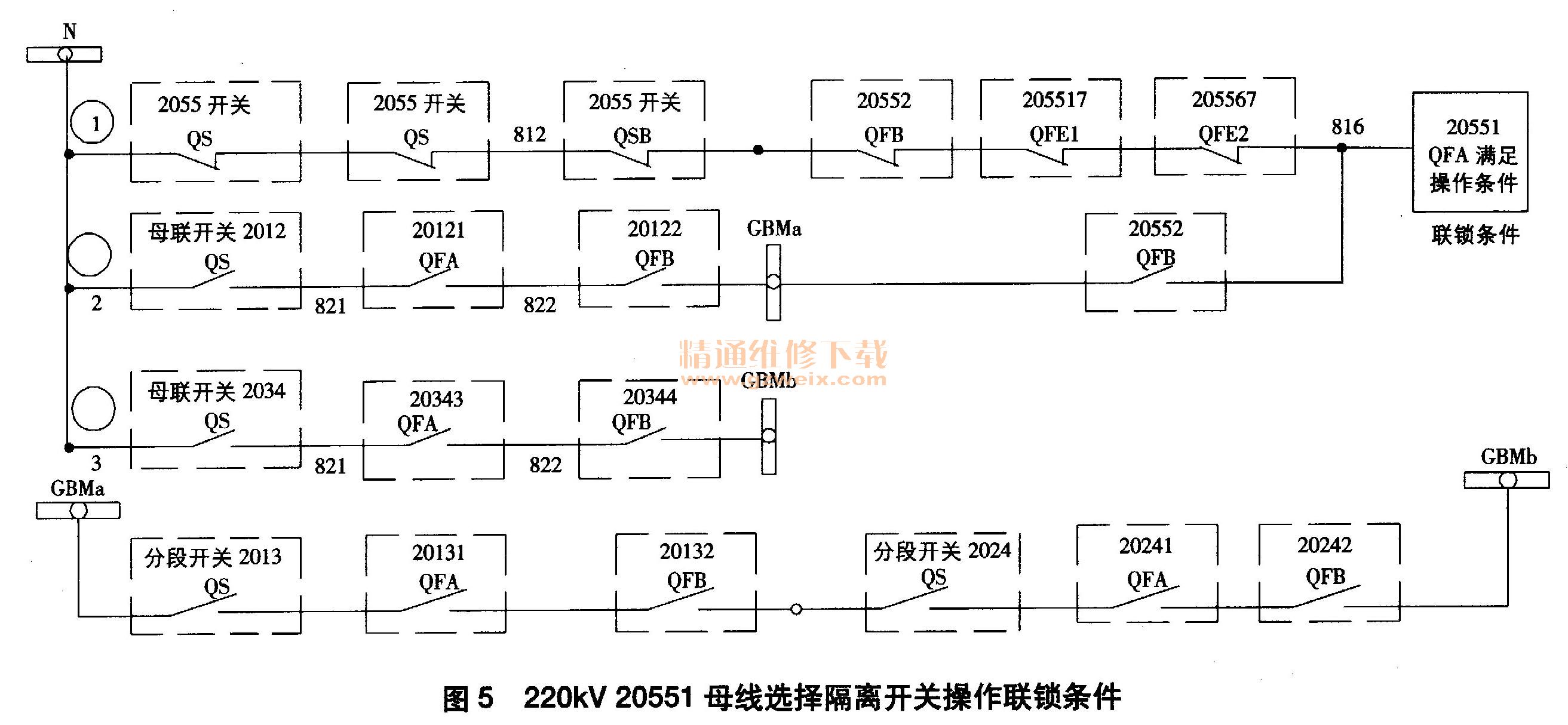

双母线接线中，220kV隔离开关的操作联锁条件也有不同的地方。由于双母线接线方式的特点，其可在出线间隔不停电的情况下进行倒母线操作，因而220kV出线间隔的母线选择隔离开关（如图4中2055间隔的20551、 20552隔离开关）存在带电操作的情况，即倒母线操作时母线选择隔离开关的等电位操作。为此，220kV母线选择隔离开关的操作联锁条件一般分两种情况考虑：正常停送电时的常规操作联锁条件和带电运行的等电位操作联锁条件。如20551母线选择隔离开关，正常停送电操作的联锁条件如图5中①所示，需判明2055断路器、20552母线选择隔离开关、205517及205567接地刀闸在分位。带电运行时的等电位操作联锁条件则根据双母双分段运行方式有所不同，当双母线双分段运行，即分段开关2013、 2024均在分位，2条分段母线通过各自的母联开关互联运行时，20551隔离开关的等电位操作联锁条件如图5中②所示，需判明母线选择隔离开关20552在合位，母联2012开关及母联两侧的20121、 20122隔离开关在合位；当双母双分段母线转双母线运行，即其中一台母联开关（如20551所接母线的2012母联开关）停电检修，另外一台母联开关（2034）及2台分段开关均带电运行时，20551隔离开关的等电位操作如图5中③所示，需判明另一台母线选择隔离开关20552在合位，母联开关2034在合位，同时两分段开关2013、 2024及其各自两侧的隔离开关20131、20133、 20242、 20244在合位。
3 隔离开关、接地刀闸闭锁操作的实现方式
变电站中隔离开关、接地刀闸的防误闭锁通常由站控层五防、间隔层测控装置防误及间隔层现场布线式电气闭锁三层构成。站控层五防实现面向全站设备的综合操作闭锁功能；间隔层测控装置防误实现本单元所控制设备的操作闭锁功能；现场布线式电气闭锁实现对本间隔电动操作的隔离开关和接地刀闸的防误操作功能。任一层防误功能故障不应影响其它层正常防误功能的实现。各层闭锁方式中闭锁功能的实现均基于上述分析的联锁条件，对相应断路器、隔离开关、接地刀闸等电气设备的分、合闸位置进行判断，形成相应的联锁条件，当联锁条件满足后通过发送遥控指令或接通相应设备的控制回路，以实现联锁控制功能。章内容分页标签
