摘要：本文针对110KV走马变电站谐振故障情况，分析了谐振故障产生的原因，提出了防范措施和处理原则。
    1 故障经过

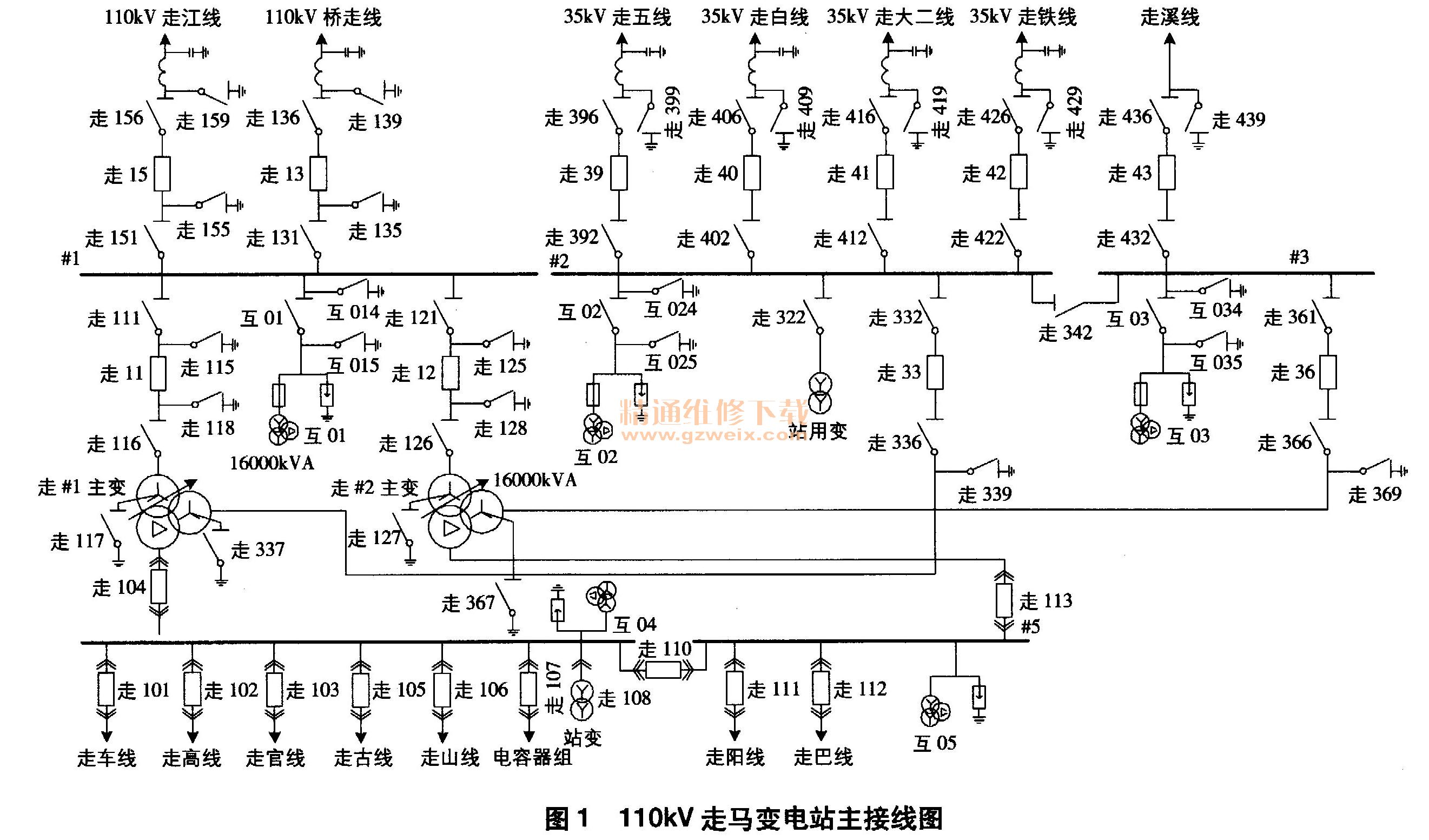

    2015年8月12日，110KV走马变电站发生谐振故障。当日11时52分，现场检查发现35kV走大二线接地，D5000系统无告警信号；9 min后，鹤峰县调断开走41开关（走大二线）；4min后，鹤峰县调断开走39开关（走五线）；6min后，鹤峰县调断开走43开关（走溪线）；6min后，鹤峰县调合上走39开关（走五线）；20min后，鹤峰县调合上走43开关（走溪线）；2min后，鹤峰县调合上走41开关（走大二线）。当日13时15分，地调监控显示35kV走＃2母线线电压为35. 1kV、 A相电压为34. 9kV、 B相电压为35. 4 kV、 C相电压为零；#3母线线电压为34. 4kV、 A相电压为33. 7kV、 B相电压为35. 4kV、 C相电压为0.03kV；D5000系统无接地信号报文上传。现场检查发现，小电流接地装置上有走大二线接地告警信号，本地后台无报文。当日14时36分鹤峰县调断开走42开关，接地信号消失，但110KV走变35KV母线电压异常；10min后，鹤峰县调合上走42开关，走＃2母线线电压为35kV、 A相电压为34. 9kV、 B相电压为35. 5kV、 C相电压为零，走＃3母线电压同走#2母线；1min后，鹤峰县调断开走42开关，谐振再次出现；32min后，地调下令断开走互02PT，发现互03PTB相电压为零，谐振消失；5 min后，合上走互02PT刀闸，三相电压显示正常，谐振恢复，后退出走互03PT，恢复运行。110KV走马变电站主接线如图1所示。

    2 电网谐振的识别
    2.1谐振的形式和特征
   （1）基波形式。三相电压的变化情况：一相电压上升并超过线电压，并伴有接地信号出现，其余两相电压降低；一相对地电压降低，其余两相对地电压上升并超过线电压。开口三角电压大于100V。
   （2）高次谐波形式。三相电压均同时上升，且上升值超过线电压，但通常超出值在3-3. 5倍相电压。开口三角电压大于100V。
     （3）分频形式。三相电压轮流上升，同一范畴里的电压表指针有低频摆动现象，通常在2倍相电压以内。开口三角电压通常低于85～95V，也有不低于100V的。
     （4）串联形式。线电压升高，表计摆动。开口三角电压大于100v。
  2.2电网谐振产生的原因
     （1）铁磁谐振（多发生在中性点绝缘的电网）产生原因。①受断路器非同期合闸或线路接地等因素影响造成的系统冲击；②受雷击、开关操作等影响出现系统扰动或切、合空母线导致谐振出现；③系统处于特殊运行状态，各项参数匹配满足谐振条件。
