摘要：本文介绍化学和容积控制系统（RCV）在压水堆核电站中的功能，对RCV系统的调试项目及内容进行概述，基于RCV系统调试过程中存在的问题进行分析，并提出解决方案。实践证明，经过系统调试后，整个RCV系统运行良好，满足设计要求。

    0 引言
    在M310核电机组中，化学和容积控制系统（RCV）是反应堆冷却剂系统（RCP）的一个主要辅助系统。RCV系统由下泄回路、净化回路、上充回路、轴封及过剩下泄回路等部分组成，在反应堆的启动、停运及正常运行过程中都起着十分重要的作用，作为反应堆冷却剂系统的水容积控制、化学控制和反应性控制的一种手段。
    在RCP系统发生小破口的情况下，RCV系统能维持RCP系统的水装量；在发生弹棒和卡棒事故情况下，能使反应堆维持在热态次临界状态；在事故工况安全系统注入的情况下，作为安注泵运行保证堆芯冷却及维持在次临界状态。
    1 系统调试内容

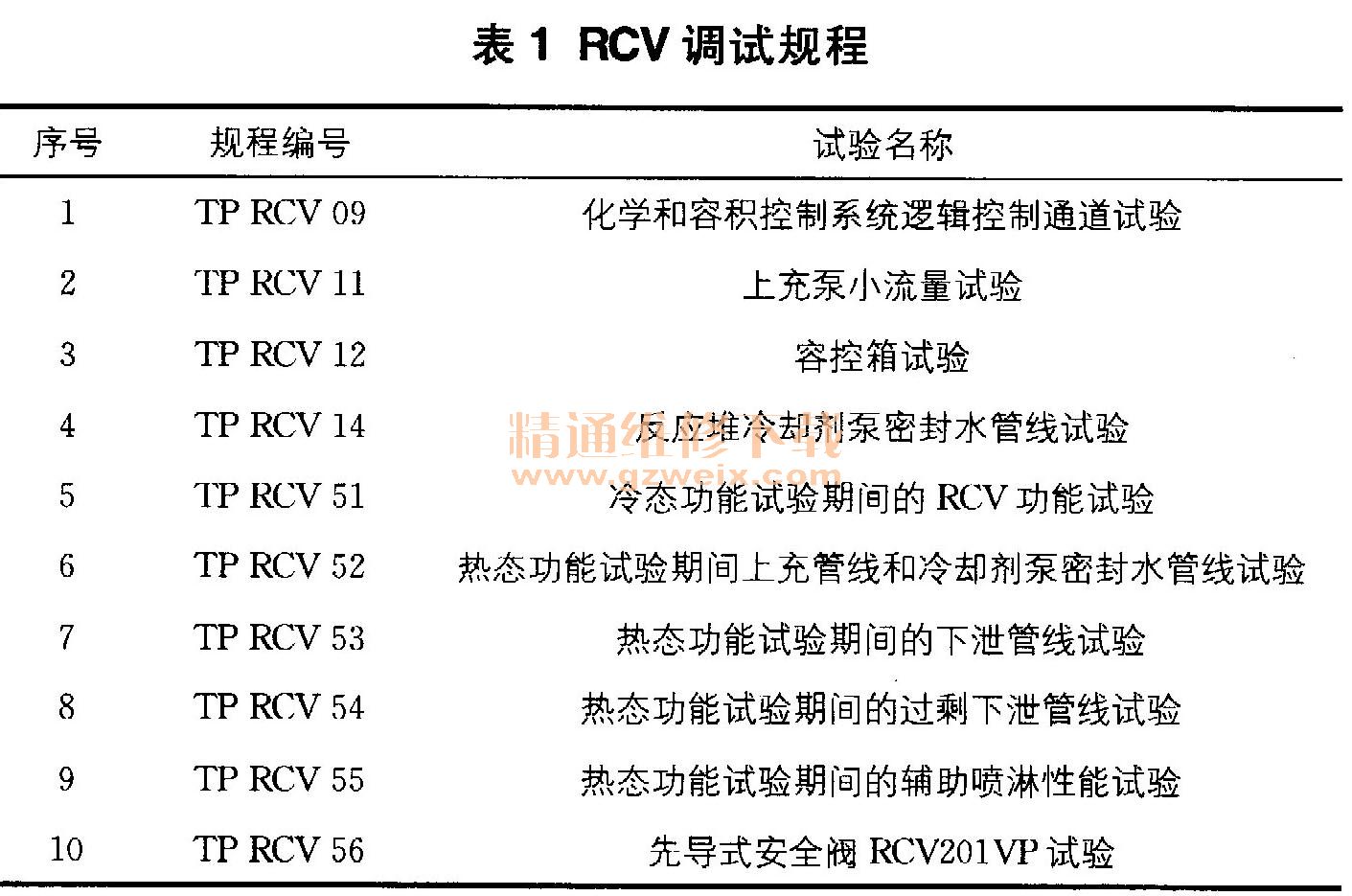

    RCV调试内容包括系统初步试验及子系统试验。初步试验主要有系统冲洗，仪表和模拟控制通道试验，逻辑控制通道试验，电动和气动阀试验，上冲泵电机、齿轮箱和润滑油系统试验。子系统试验是在初步试验完成的基础上进行各子系统的功能验证，在机组冷态功能试验及热态功能试验期间都有子系统的试验项目。RCV调试规程见表1。

    2 调试过程存在的问题和解决方案
    2.1 RCV出口去核岛疏水排气系统管线增加二次阀技改
    RCV系统承受上充泵出口压力的一些管线，到核岛疏水排气系统（RPE）的疏水只有一道隔离阀。机组正常运行时，隔离阀关闭；但在隔离阀关闭不严或内漏的情况下，将使一回路的泄漏率明显上升，且内漏阀门在机组功率运行期间难以确定和处理。经分析和参考电厂运行经验反馈，可在承受上充泵出口压力去RPE的阀门后再增加一道手动隔离阀，增加的阀门和上游的一次阀之间的管道材质均为承高压材质。从调试期间及正式运行情况来看，该技改方案效果较好，达到了预期的目的。
    2.2主泵密封返回管线隔离信号改进
    原设计中，安全壳A阶段隔离（CIA）时，须将主泵密封返回管线上的安全壳隔离阀（RCV088VP/089VP）关闭。安全壳隔离阀关闭后会导致主泵密封返回管线中的流量降低，主泵会停运。但在蒸汽发生器传热管断裂事故中，CIA隔离信号触发后，仍然需要主泵运行。经论证，更改为安全壳B阶段隔离（CIB）信号触发阀门（RCV088VP/089VP）关闭，原主泵密封返回管线中的流量低信号停泵逻辑维持不变，从而保证CIA隔离时主泵能继续运行，由CIB实施隔离，确保了事故时的屏蔽功能。
    2. 3核安全级机柜未到货影响RCV系统调试问题
    由于DCS系统核安全级保护系统到货时间不能满足机组一回路水压试验时间要求，为避免工程进度延误，保证一回路水压试验及时开展，特对水压试验准备和试验期间所有调试规程中牵涉到核安全级保护系统内容进行梳理和影响分析，通过临时措施来满足一回路水压试验前提条件。经分析，可将RCV系统泵及阀门的控制和保护逻辑中，正常压力和温度控制更改为由DCS系统非安全级机柜来实现，并送往主控进行显示和报警，满足水压试验期间对RCV系统的功能要求。
