火电厂低压辅机变频器低电压穿越改造方案研究

来源：电工技术作者：佚名 2016-12-30 08:51:37

    2 火电厂低压辅机变频器具体实施方案对比
    火电厂一类低压辅机主要为给煤机、给粉机，其转动惯量小，允许的转速变化范围较小。同时，火电厂作为用户侧，更加关注改造方案是否简单、可靠、费用合理。为此，下面选取了5种具体实施方案进行比较。

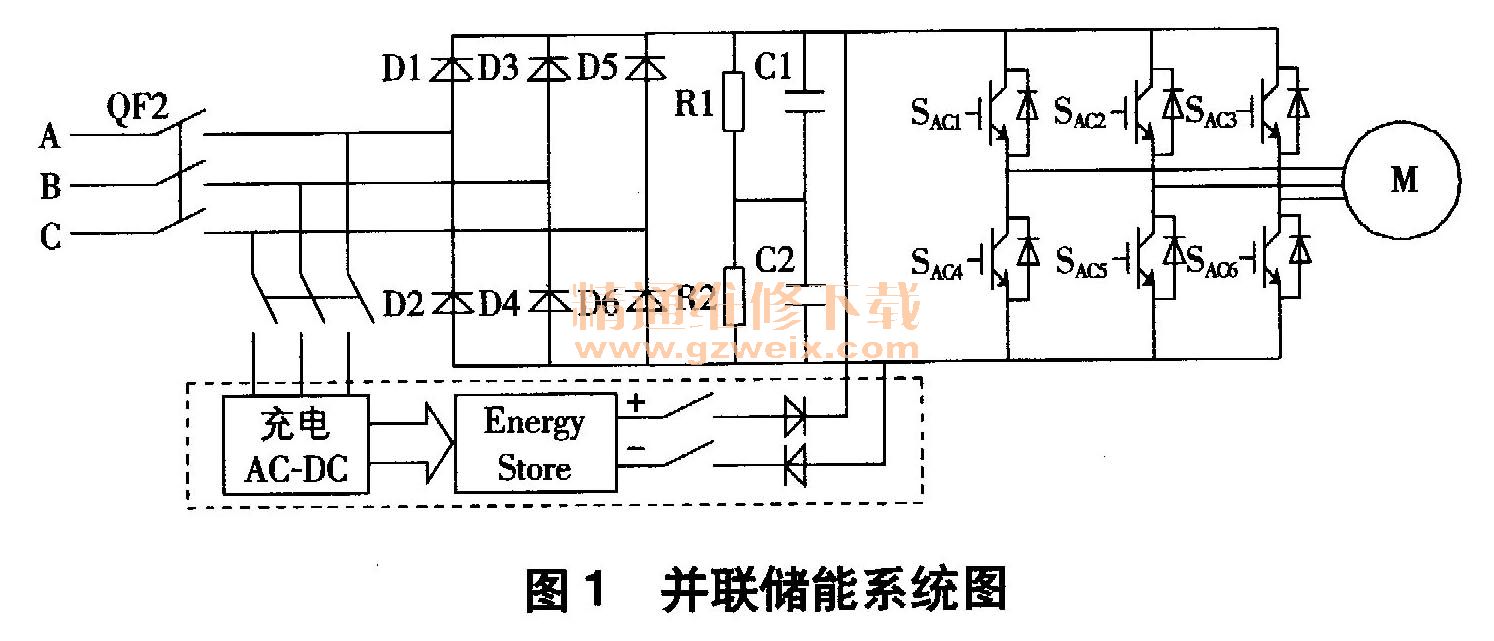

    方案1：变频器直流母线处并联储能设备。如图1所示，厂用电正常时，外加储能设备不参与变频器运行，附加充电设备对储能设备充电；厂用电异常，储能设备瞬时投运，保证变频器继续运行。

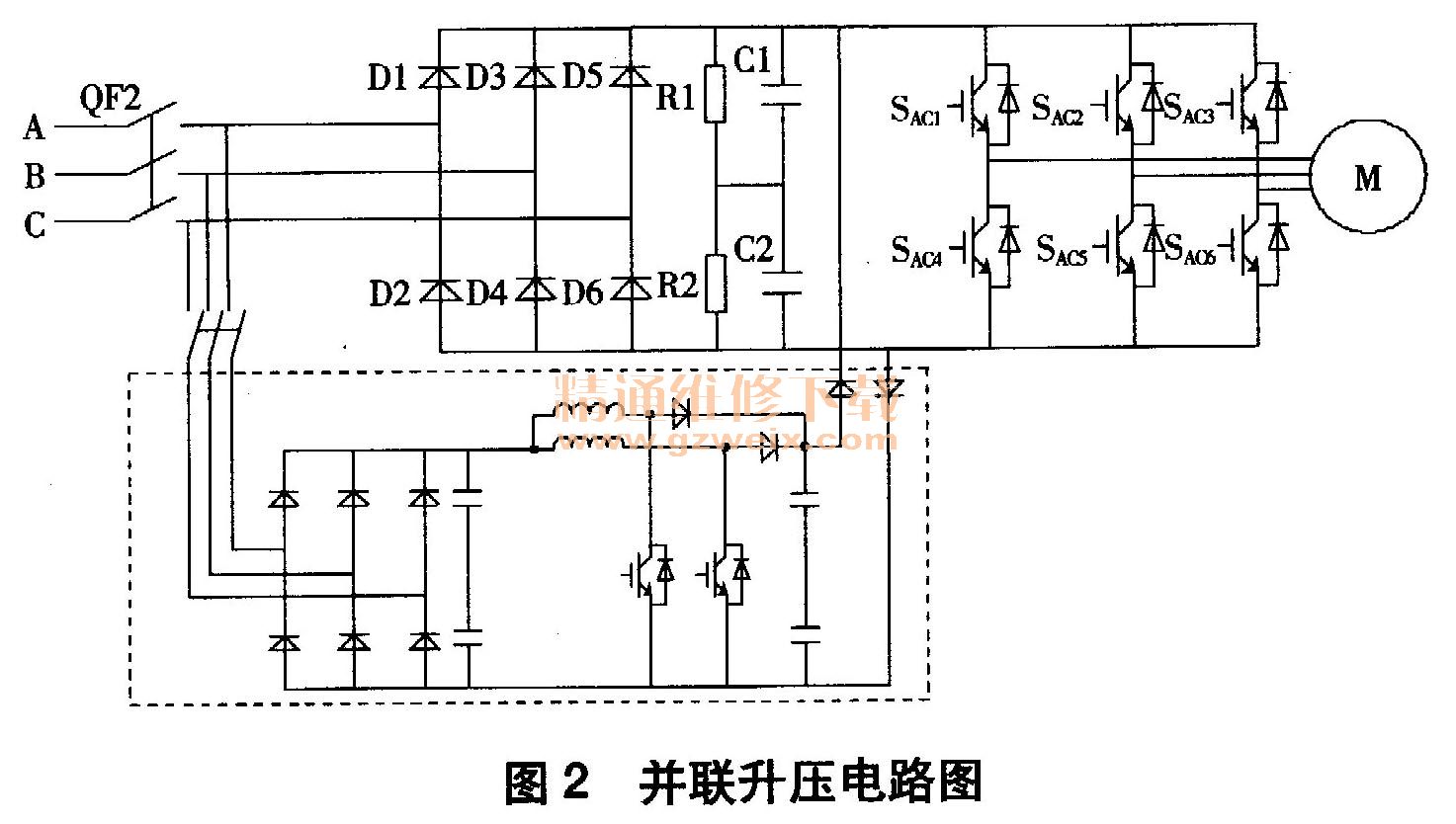

    方案2：直流母线处并联升压电路。如图2所示，在电网电压正常时，并联升压装置处于热备用状态；电网电压发生降落（降落到20％～90％Un）时，将系统残压进行整流升压，快速接入变频器直流母线作为电压支撑。备。如图3所示，电压发生暂降时，储能设备和升压电路接入直流母线，为变频器提供正常工作电压。

    方案4：串联UPS。如图4所示，将电源进线接入UPS后，经整流和逆变，给变频器供电。

    方案5：串联DVR。如图5所示，电网电压跌落时，DVR通过内部逆变装置补偿缺失的电压，叠加在电网低电压上，保证变频器输入端电压正常。

    这5个方案各有优缺点，下面将着重从性能、可靠性、寿命、对机组控制的影响几方面对各方案进行对比。
