2 跳闸原因分析
由220kV甲站保护动作报文（见表1）可知，110kV甲乙线发生单相接地故障，220kV甲站165接地距离I段、零序I段动作出口。

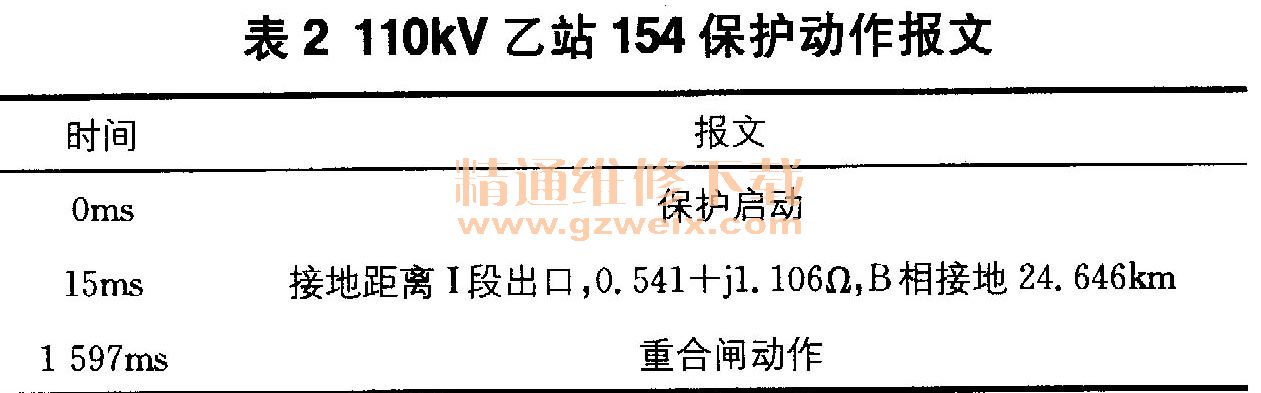

110kV乙站154保护动作报文见表2，故障录波波形如图2所示。
由图2可知，A、C相电压正常，B相电压明显降低（降至约o.2倍相电压），3U0与UB相位相差180°。 IA、IB、IC均存在2. 3A左右（一次电流为280A）的故障电流，其大小基本相等、相位相同，且与31。相位一致。
结合220kV甲站故障信息，可确定是110kV甲乙线发生B相接地故障。由于故障前运行方式是＃3主变高压侧中性点不接地，而故障后110kV乙站存在零序电流，因此考虑是主变中性点发生击穿接地。#3主变的高后备录波波形如图3所示。
由图3可知，B相电压降低至0. 2倍Un左右，外接零序电压上升为0. 7倍相电压；三相电流大小、相位相同；间隙电流约为15A（一次电流约为300A）。由此可判断，110kV甲乙线线路发生B线接地故障，进而导致＃3主变高压侧中性点间隙击穿，使得110kV乙站变为中性点直接接地，为零序电流提供通路。下面将讨论距离保护动作情况，

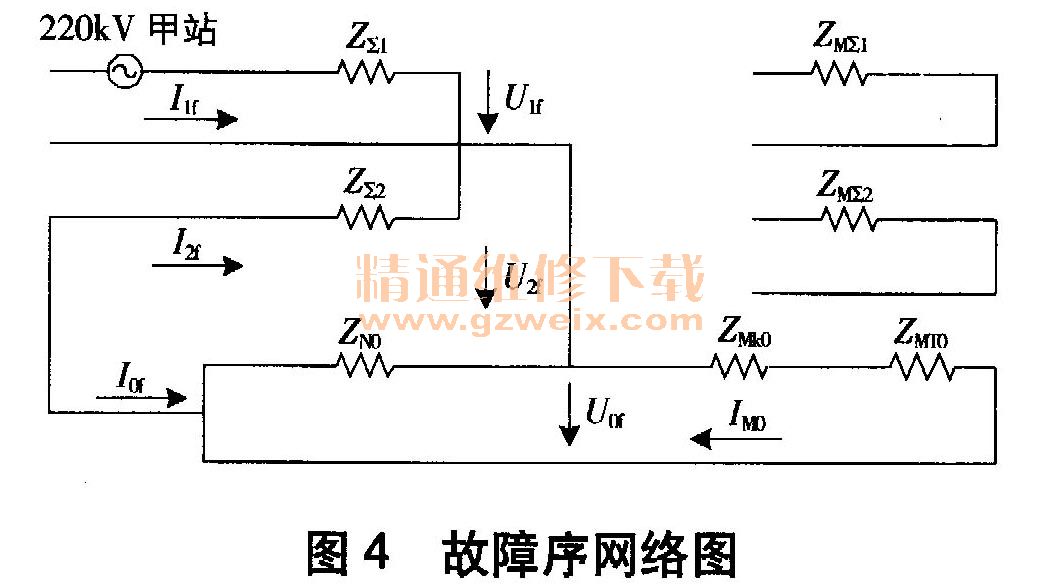

故障序分量网络图如图4所示，以B相为参考相量，单相接地边界条件为：
