110kV线路弱馈侧距离保护动作分析
来源:电工技术  作者:佚名  2017-01-04 09:54:54



式中,I1f、I2f 、I0f分别为故障点正序、负序和零序电流;U1f、U2f、U0f分别为故障点正序、负序和零序电压。

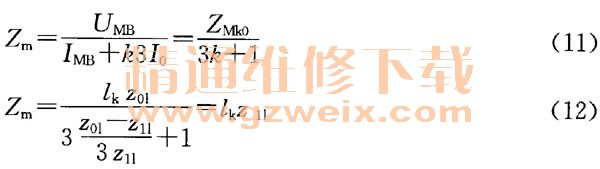

    由以上分析可知,B相电压较小,且与外接零序电压3U0相差180°。110KV乙站154采用的接地距离测量阻抗为:

式中,Z01,Z11分别为110kv甲乙线每千米的零序阻抗、正序阻抗值;lk为线路故障点与110kv乙站的距离。由式(12)可知,测量阻抗能正确反映故障点到保护安装处的阻抗。检查110kv乙站#3主变现场,发现中性点间隙有击穿迹象,由此可知110kv乙站在中性点被击穿接地后,距离保护能正确动作。

    3 结束语
    (1)对于中性点不接地的变压器,线路发生单相故障可能导致主变中性点击穿接地,因而电网实际运行中一般延长间隙过流保护动作时间为1. 3~2s,动作电流一次值为100A。由本案例可知,延长间隙过流动作时间能有效避免线路发生接地故障导致的主变间隙保护误动作。
    (2)对应线路弱馈侧,当主变中性点发生击穿接地时,流过线路三相电流大小相等、相位一致,且与零序电流同方向。
    (3)当线路发生接地故障时,弱馈侧线路保护可能无法启动,但是当弱馈侧主变中性点接地时,距离保护能正确动作。
