2 基于实测参数的仿真算例
本文将在实测机组厂用电数据的基础上，利用PSASP仿真计算进一步分析厂用电负荷的变化对机端电压和厂用电电压的影响程度及其对发电机进相运行状态的影响。此处选用某电厂＃3发电机作为算例进行进相计算。
2.1仿真计算说明及条件
（1）计算采用中国电力科学研究院PSASP计算程序。其中，潮流计算采用牛顿法，暂态稳定计算采用隐式梯形积分法，积分步长为0. 01s。
（2）华中电网100MW及以上发电机组及该电厂＃3发电机组均采用考虑E"q、E''d电势变化的5阶模型（即PSASP中3型模型）。
（3）该电厂＃3发电机升压变在4档（235. 95/20kV） 、高压厂用变、公用变均在中间档；#4发电机出力保持300MW＋J0Mvar不变。#3发电机组分别在不同有功工况（330、265、200、165MW）下逐渐从迟相进入进相运行直至达到发电机进相运行限制条件中的任一限制条件。
2.2厂用电负荷模型

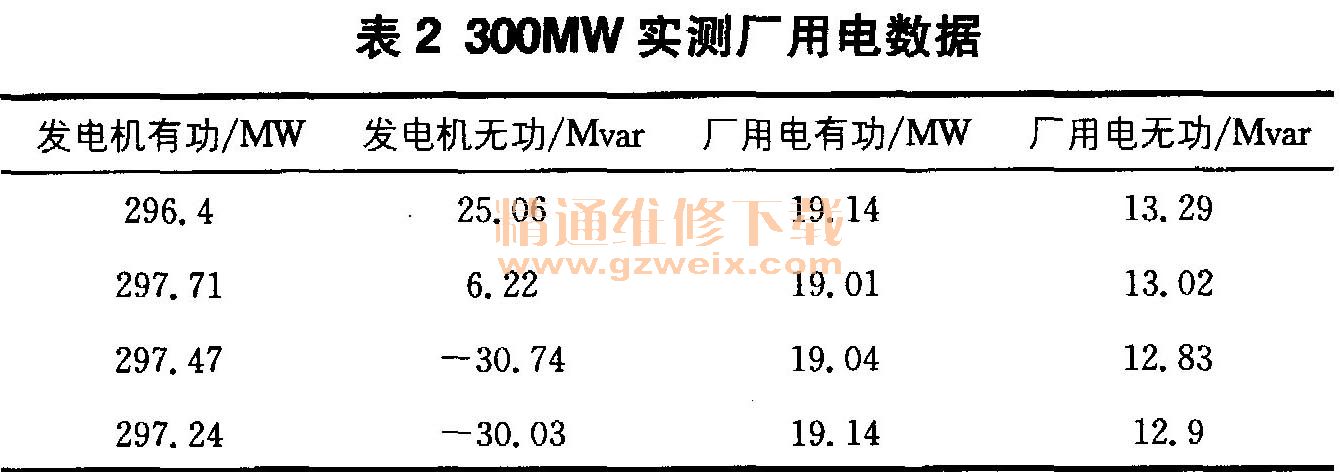

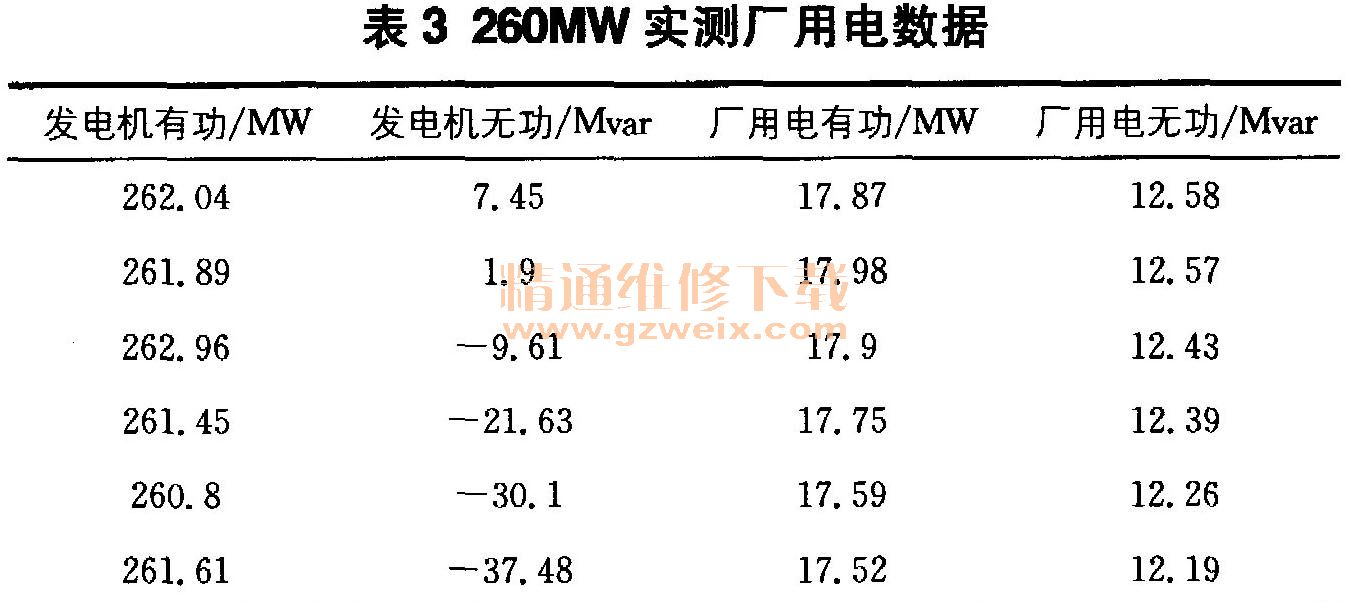

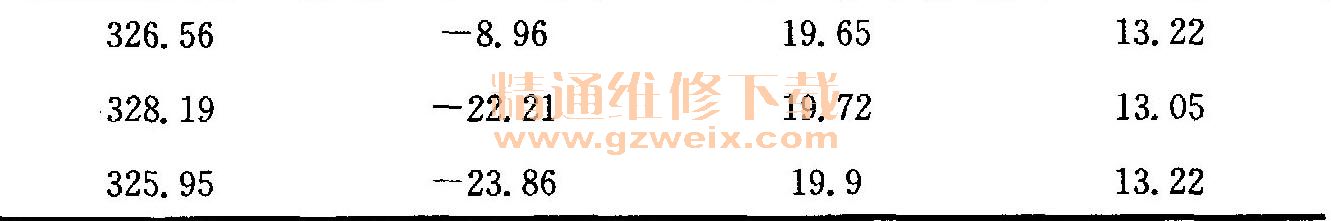

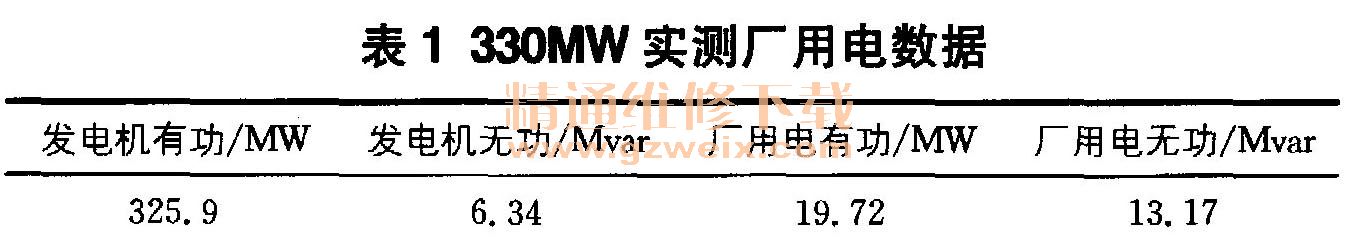

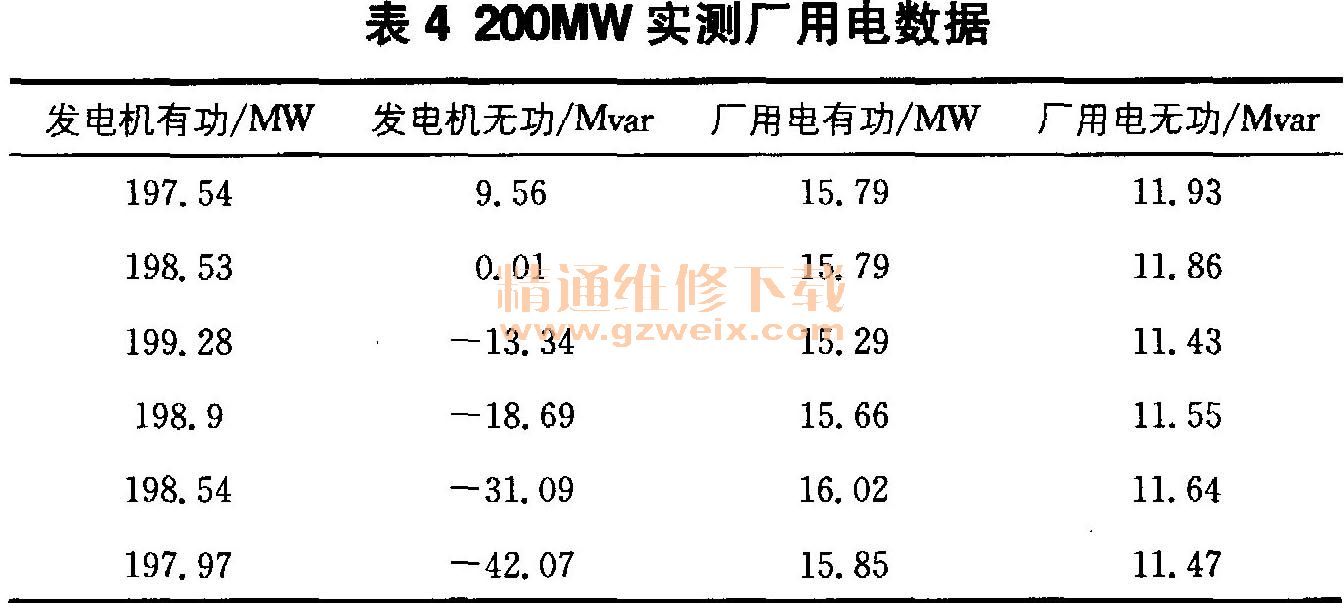

进相试验过程中实测该电厂＃3发电机组厂用电负荷见表1～5。

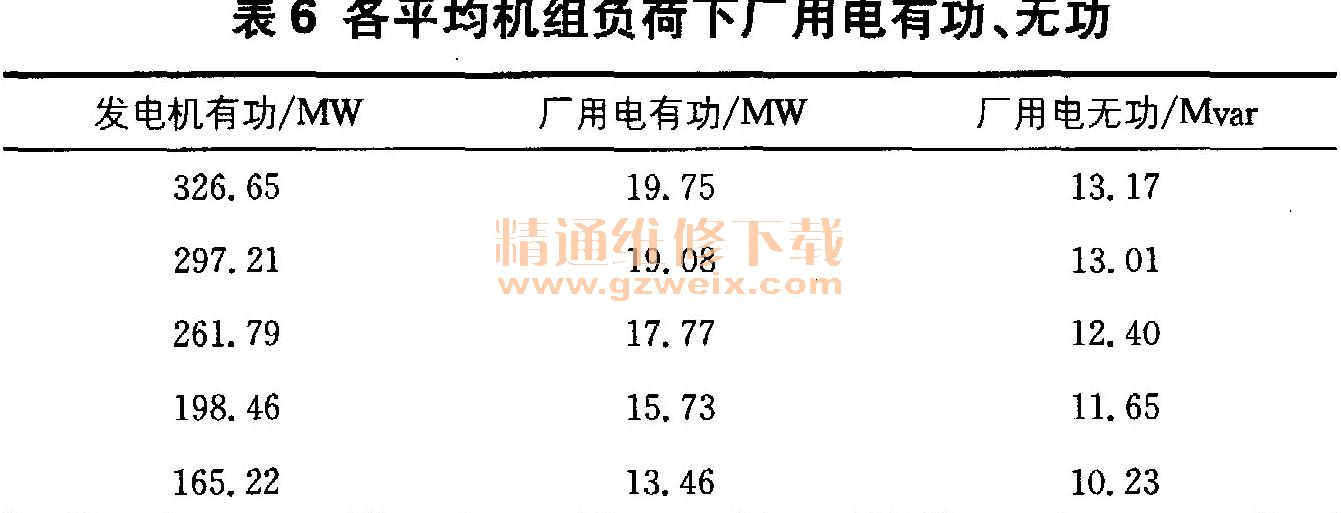

由表1～5可知，在机组有功负荷维持一定时，厂用电有功、无功基本与机组无功出力无关，因此可将同一发电机组有功出力时的厂用电有功、无功负荷取平均值（见表6），再根据这些数据，采用线性插值拟合不同发电机有功出力时的厂用电有功、无功出力曲线。
