基于实测参数模型的发电机进相运行仿真研究
来源:电工技术  作者:佚名  2017-01-05 08:18:59

    2.3仿真计算对比及分析
    为了充分了解厂用电参数改变对仿真计算结果的影响,仿真计算时将#3发电机的厂用电负荷分为两组进行对比,第一组厂用电负荷保持传统仿真计算时采用的20MW+j10Mvar恒定参数模型,即机组满负荷时的厂用电水平,第二组厂用电负荷取值参考拟合所得模型。
    2.3.1有功33OMW校核
    该电厂#3发电机处于满出力工况时,两组厂用电负荷都为20MW+j 10Mvar,不具有比较意义,因此不需要进行这一工况的校验。

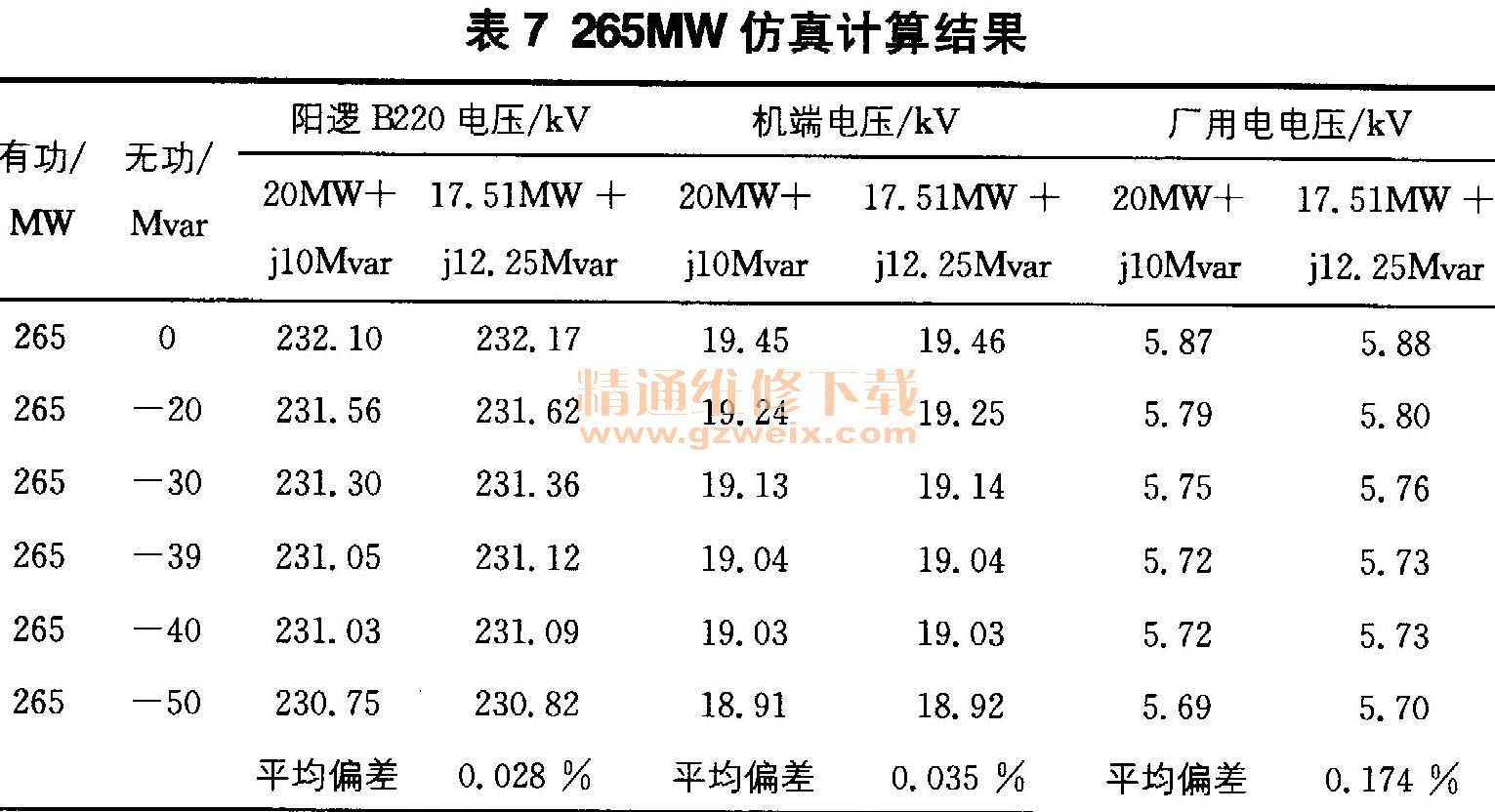

    2.3.2有功26 W校核
    该电厂#3发电机有功出力为265MW时,第一组校验厂用电负荷取20MW+j10Mvar,第二组校验厂用电负荷取17. 51MW+j 12. 25Mvar。表7是仿真计算结果。

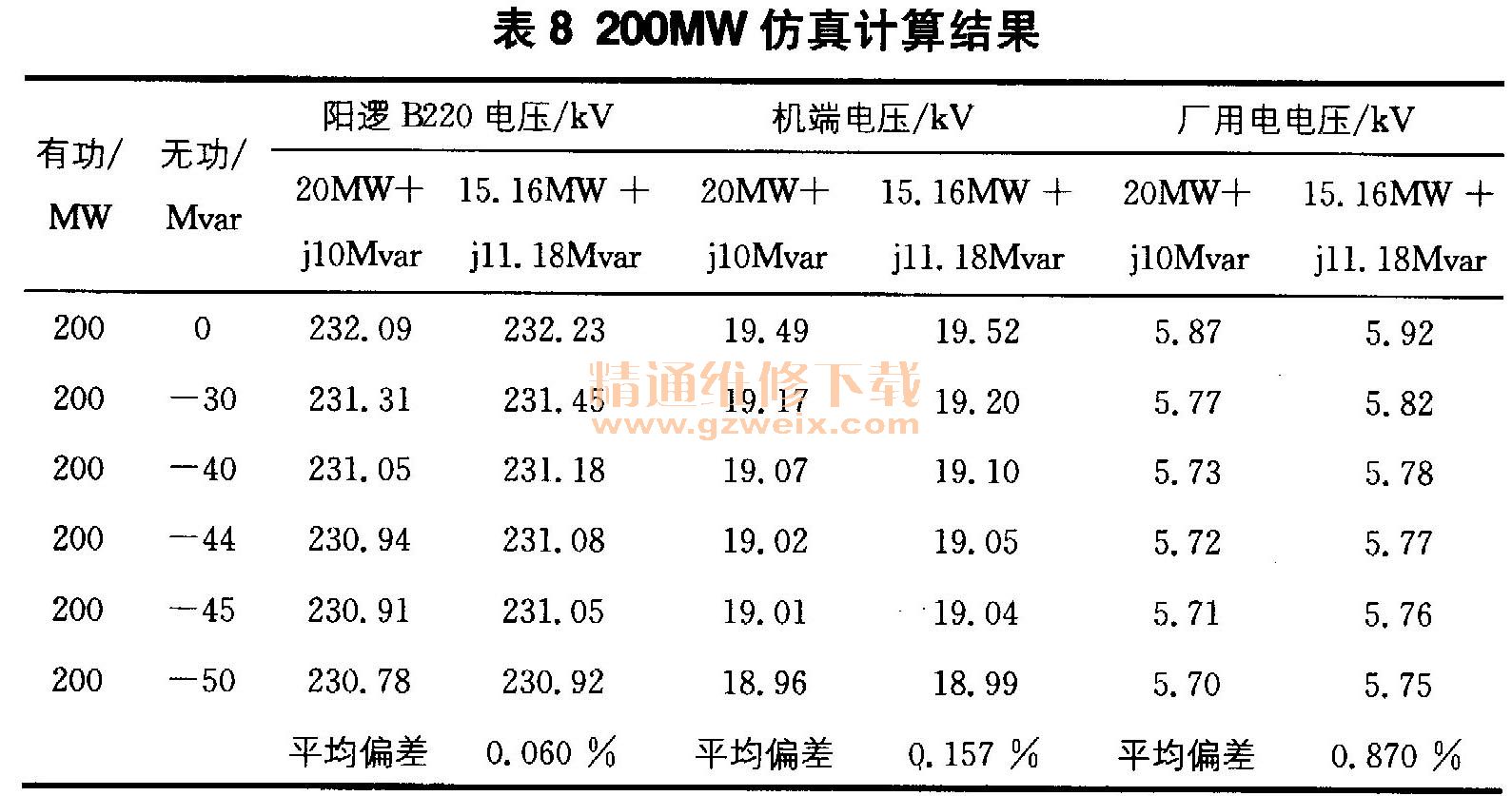

    2.3.3有功200 MW校核
    该电厂#3发电机有功出力为200MW时,第一组校验厂用电负荷取20MW+j10Mvar,第二组校验厂用电负荷取15. 16 MW+J18Mvar。表8是仿真计算结果。

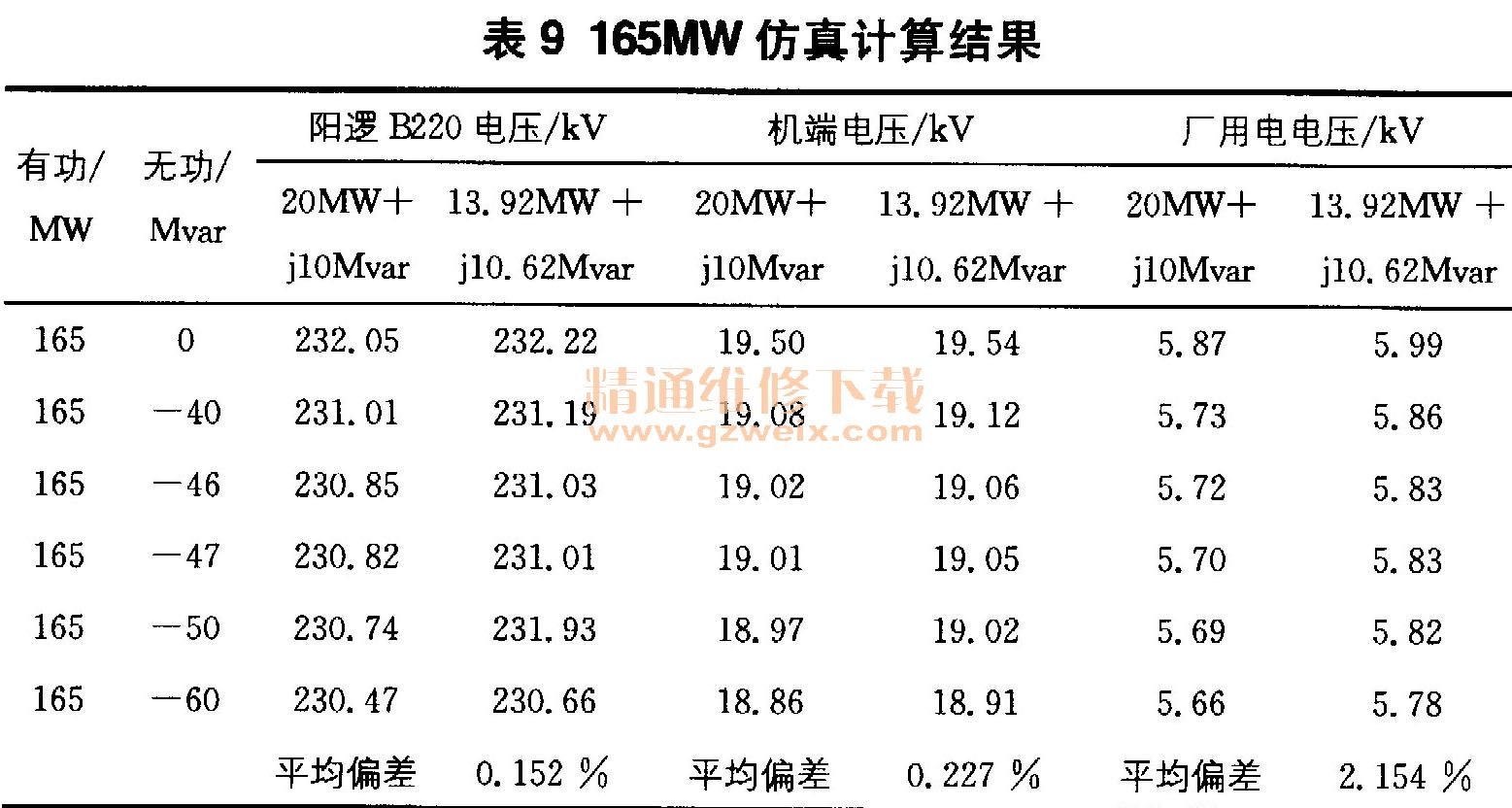

    2.3.4有功165MW校核
    该电厂#3发电机有功出力为165MW时,第一组校验厂用电负荷取20MW+j 10Mvar,第二组校验厂用电负荷取13. 92MW+j10. 62Mvar。表9是仿真计算结果。
