摘要：本文介绍某110kV变电站中10kV高压开关拒拒顶电压小母线接线松动，造成该站多个10kV线路、电容器等保护PT断线告警的缺陷，结合现有开关拒拒顶小母线的接线方式，对缺陷产生的原因进行分析，提出相应的预防和改进措施。

    0 引言
    小母线是控制电源、储能电源、信号电源、保护装置电源、保护交流电压、交流电源等共用的汇集线，一般放在保护盘和开关柜柜顶，用铜棒、铝排或电缆连接，起到汇集、分配电能的作用。
    采用小母线接线最大的优点是可节约二次电缆，但缺点是易造成电压二次回路短路、开路及失压故障，导致大范围保护交流电压及控制回路直流电源消失，影响整个变电站相关保护的运行。而没有二次电压，所有的保护装置都将“瘫痪”，对变电站的安全运行构成极大威胁。

    1 异常概况
    某110KV变电站10kV I段母线高压开关柜柜顶保护电压小母线接线松动，造成串接在该间隔后的9个间隔的保护装置同时发生PT断线告警缺陷。缺陷发生时，现场无任何操作及检修作业。现场检查发现，9个间隔所有CSC-200系列保护装置面板的“运行／告警”红灯常亮，当地及远方监控后台“保护PT断线或失压”及“保护装置告警”光字牌常亮。

    2 原因查找与分析
    2.1多个间隔PT断线告警的原因分析
    现场检查发现，9个间隔保护装置保护电压采样异常，UA=58.32V、UB=0.03V、Uc =0.02V；高压开关柜内，保护交流电压空开均在合位，当地及远方监控后台 “开关柜空开跳开”光字牌未亮。用万用表的交流电压档测量9个间隔保护交流电压上、下端电压，均与保护采样值一致，电度表运行正常。
    由此可初步判断，该缺陷可能是保护电压小母线B、C两相接线松动，或连接这9个间隔的保护电压连接电缆B、C两相接触不良、断线等原因造成的。

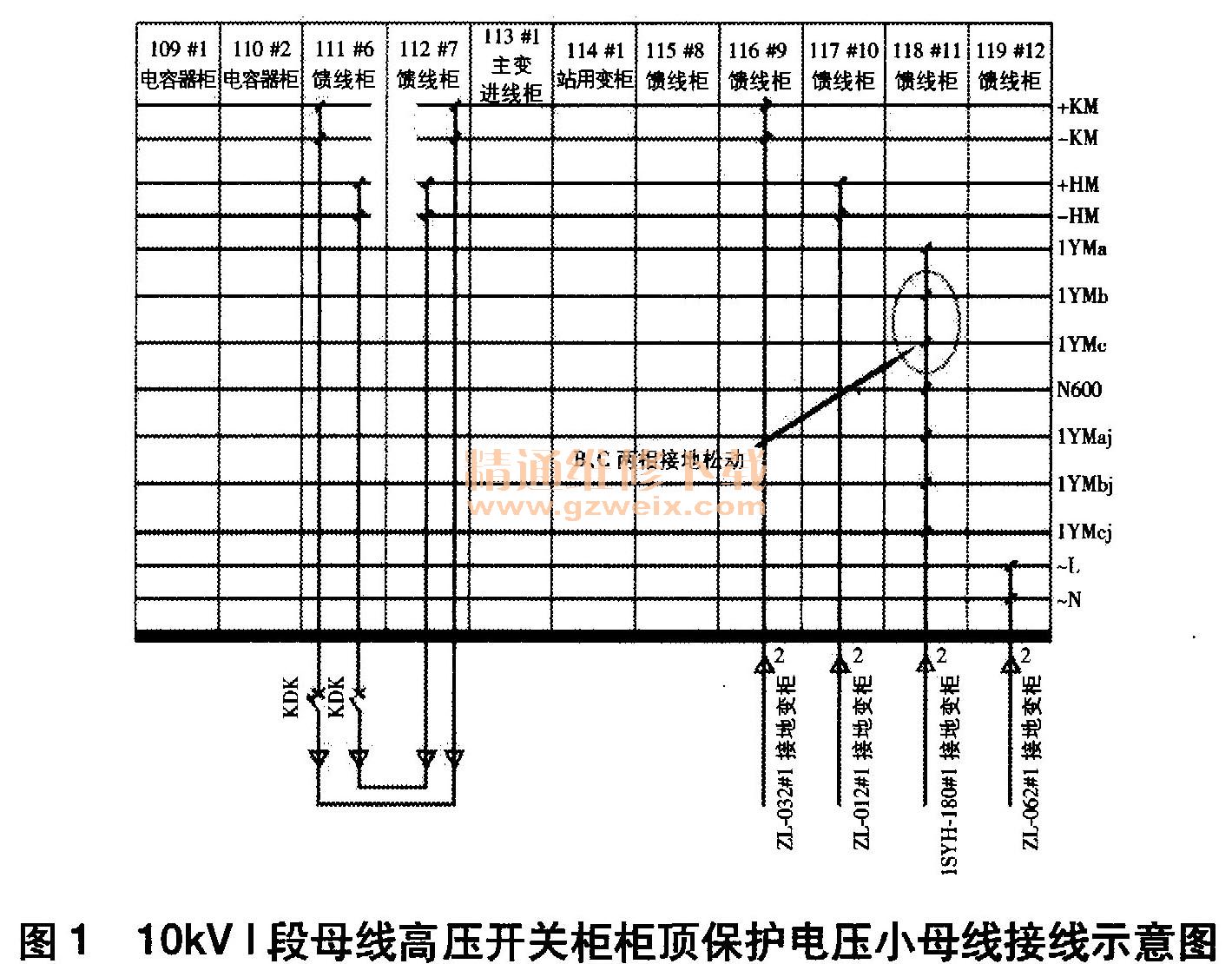

    由该站10kV I段母线高压开关柜柜顶保护电压小母线接线图（如图1所示）可知，#1电容器柜一＃12馈线柜的保护交流电压均通过外部电缆来自10kV I段母线PT柜。通过监控后台及现场测量可初步判定，发生10kV I段母线多个间隔同时PT断线的故障点应在＃12馈线柜与＃11馈线柜之间。

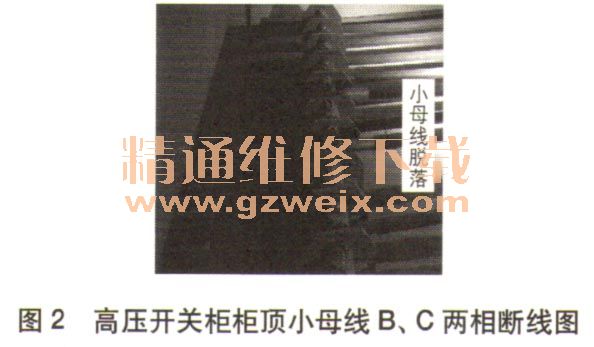

    打开＃12馈线柜顶盖板，发现＃12馈线柜柜顶保护电压B、C两相小母线在一侧的小母线端子上，接线松动，一头翘起，造成串接在其后的9个间隔B、C两相电压断线，如图2所示。
