摘要：本文基于35kV电容器的结构及运行状况，对某起35kV电容器爆炸事故的相关情况及事故成因进行了分析和总结，并提出了可行的对策及防护建议，旨在提供经验指导，以供参考。

    目前，35kV并联电容器在220kV及500kV变电站已逐渐得到广泛应用。作为重要的无功补偿装置，35kV并联电容器能有效改善功率因数，从而达到降压减耗，提高电网电能质量的目的。从某种程度上讲，35kV电容器的安全运行直接关系着整个变电站运行的安全性与稳定性，因此有必要对电容器相关事故发生的原因及对策进行深入的分析和探讨，为电网运行提供可靠的保证。本文结合35kV电容器爆炸事故实例，详细分析了该事故的成因，并提出了针对性处理策略，以避免同类事故的再次发生。

    1 事故概述
    2016年7月10日22时3分，某220kV信都站＃1电容器311开关投运；11 min后，＃1电容器311开关A相发生爆炸，导致该电容器三相全部故障。故障过程中，#1电容器低压保护动作跳开311开关；#10电容器低压保护动作跳开318开关；＃2、＃3主变第一、二套后备保护过流II、III保护第一时限动作跳开35kV分段300开关；#3主变第一、二套后备保护过流II、III保护第二时限动作跳开303开关，故障切除。

    2 事故成因排查及分析
    2.1故障前运行方式

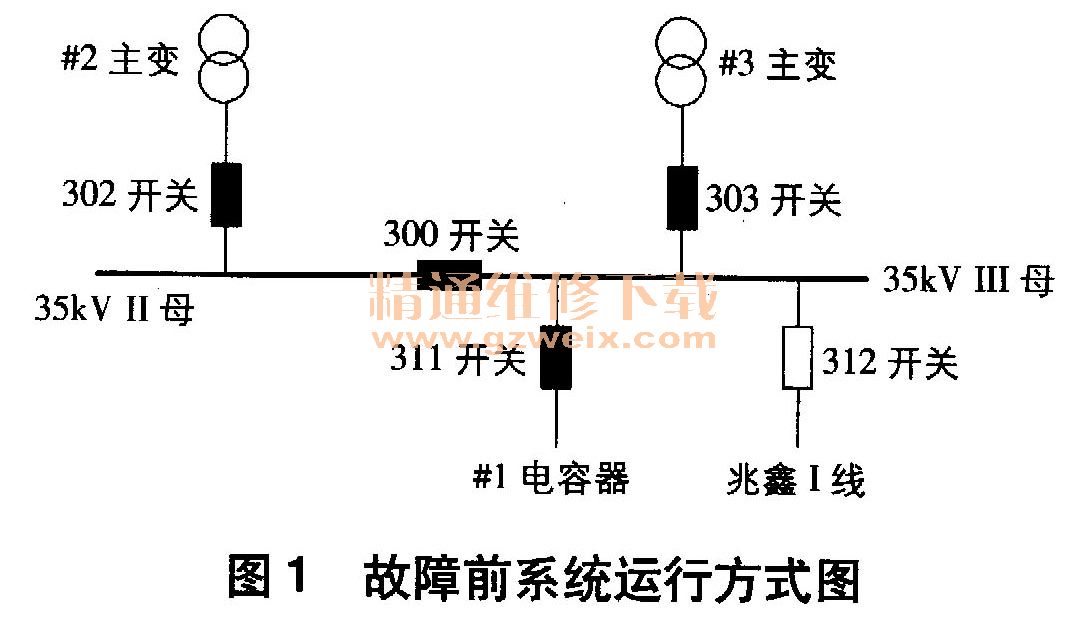

    如图1所示，故障发生前35kV II母、III母并列运行，分段开关300在合位，＃1电容器支路（311开关在合位）、35kV兆鑫I线（312开关热备用状态）接III母。＃3主变低压侧接III母（303开关在合位），#2主变低压侧接II母（302开关在合位）。

    2.2设备保护及定检情况
    220kV信都站＃2、＃3主变第一、二套保护装置均采用南瑞继保RCS-978E型保护装置（版本号3. 03、CPU校验码2FC78B62）；＃1电容器采用南瑞继保RCS-9633B型保护装置，#10电容器采用南瑞继保RCS-9633C型保护装置。各装置投运时定检情况均合格，运行情况良好，从而排除并联电容器自身问题。

    2.3保护动作情况
    2016年7月10日22时14分28秒424毫秒，＃1电容器A、C相发生故障，电容器低电压故障录波动作启动，电容器保护低电压延时0. 3s动作（动作时间为305ms）。  # 1、# 10电容器低电压保护动作，分别跳开311、318开关，电容器低电压动作正确；A、C相故障持续290ms后，发展成三相故障，此时分段过流I段定值为6. 52A/0. 7s，过流II段定值为3. 39A/1. 1s，过流III段定值为3. 39A/1. 1s，分段保护动作行为正确；＃2、＃3主变低压侧后备保护过流II段动作，故障时电流约为18A、跳开300开关，此时＃2主变低压侧故障电流消失，而＃3主变继续提供短路电流，#3主变低压侧后备保护过流m段动作，跳开＃3主变低压侧303开关，故障电流消失，35kV III母失压，至此整个故障切除。由此可知，# 2、＃3主变低压侧后备保护动作行为正确。
