1100kV特高压户内直流场送风温度对户内温度场影响

来源：电工技术作者：佚名 2017-06-07 11:22:57

    2.1.2模拟方案

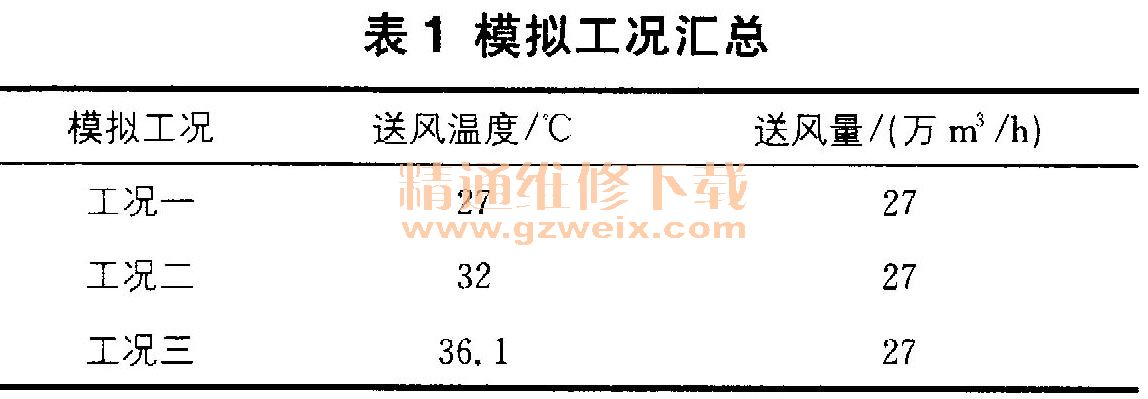

    本次模拟方案采用控制变量法，只研究送风温度对户内直流场内温度分布的影响。送风温度分别取户内直流场当地室外空调计算温度和室外通风计算温度，另外考虑对送风进行预处理降温，处理后的送风温度为27℃。模拟工况汇总见表1。

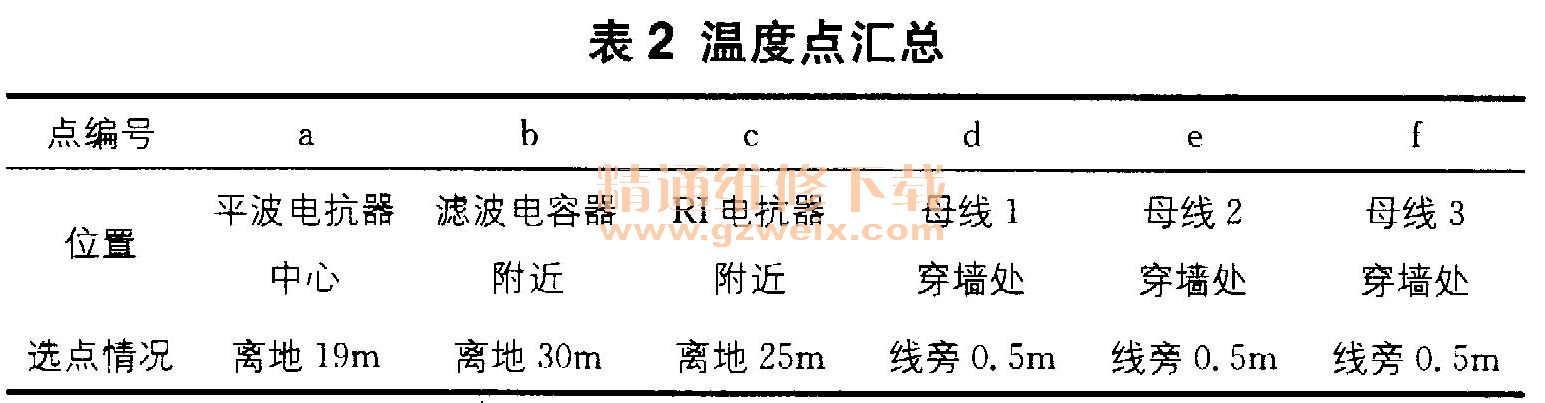

    若要统计室内所有点的温度，工作量十分巨大，且意义也大，故选取对温度有要求的设备附近的温度敏感点即可，选择点分布见表2。

    2.2数据分析
    以工况一为例，根据Fluent软件计算出平波电抗器周围温度分布如图3所示。由此可知离平波电抗器越近的区域，温度越高。由于送风温度低于平波电抗器表面温度，因此气流从送风口进入户内直流场后，将向上通过平波电抗器。平波电抗器温度很高，送入的空气与电抗器进行对流换热后，使得送入的空气温度升高，而电抗器周围空气温度降低。

    图4为距离地面30m处温度分布示意图。送排风的存在使得室内温度分布不均匀，存在明显温度差异，且靠近送风口的区域温度低，而远离送风口的区域温度较高。

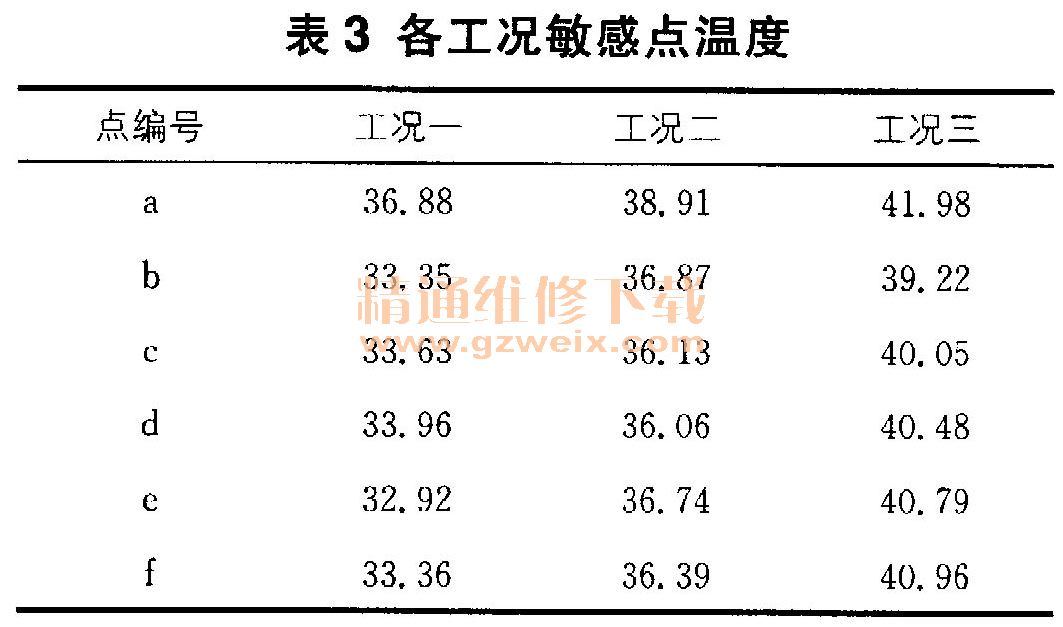

    采用Fluent软件模拟3种不同送风温度下的工况，各工况设定的敏感点温度见表3。由此可知，当送风量和风口布置不变时，随着送风温度的升高，户内直流场内各敏感点温度也呈上升趋势。
