3.2从站

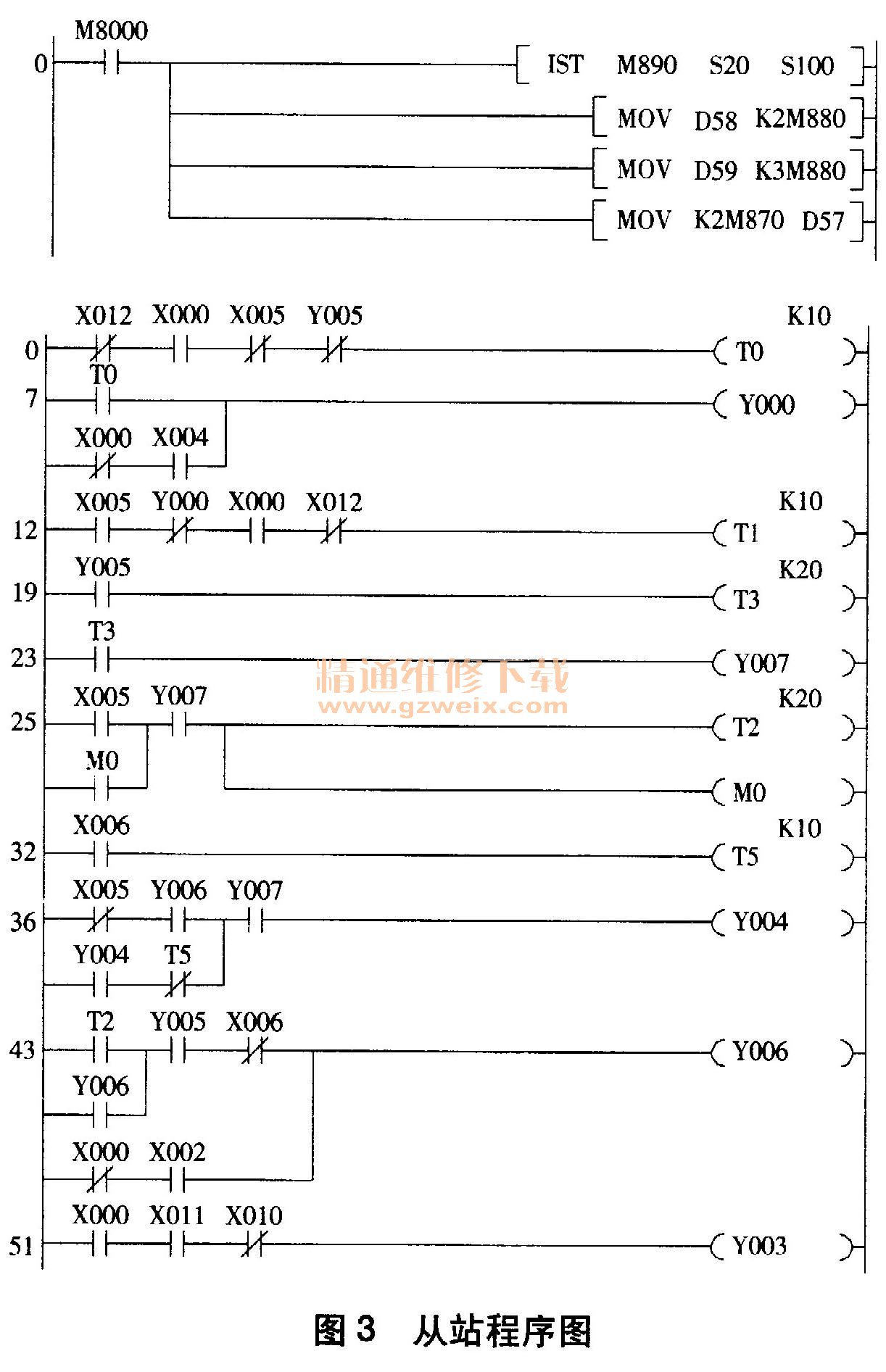

    新系统FX2N-32MR PLC设为从站。打开GX Devel-opmer软件，新建文件，打开PLC参数进入FX参数设置界面，打开PI一系统（2），在通信设置操作前打“√”，数据长度设为8位，停止位设为2位，传输速率设为19200, H/W类型设为RS-485，站号设为01，结束设置。从站程序如图3所示。

    4 变频器参数设置
    选用三菱D700变频器与交流电机相连。｛操作模式Pr. 79=0；操作模式 Pr. 340=1}网络操作模式；PU通信站号Pr. 117 = 02; PU通信速率Pr. 118=192; PU通信停止位长Pr.119=1; PU通信奇偶校验Pr. 120=2；重试次数Pr. 121=3；通信间隔检查时间Pr. 122=9999; PU通信等待时间Pr. 123=3。设置完成后断电，重启即可。

    5 触摸屏画面参数设置

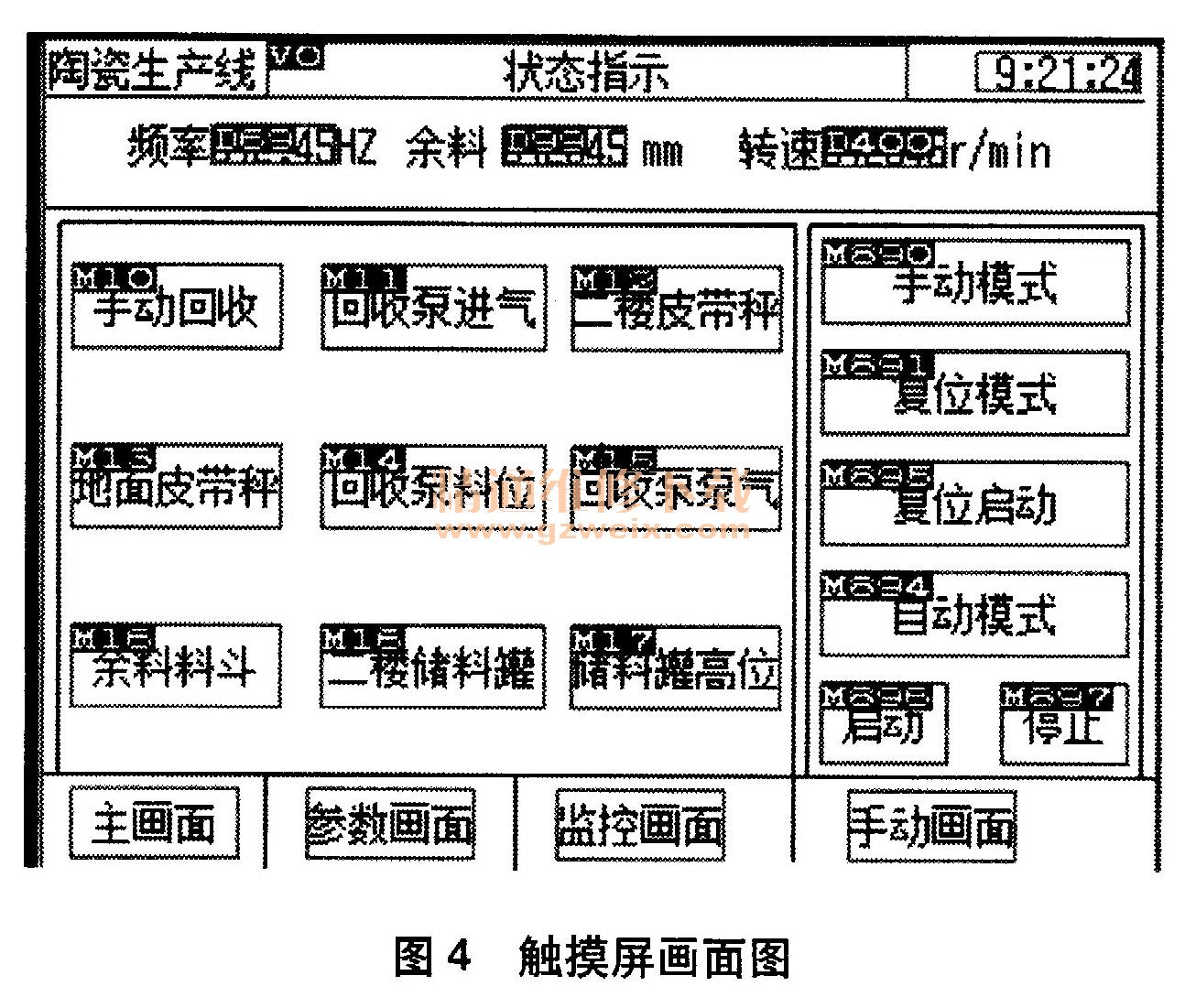

    触摸屏选用三菱GT1000。打开GT-Designer软件，在系统环境下设置触摸屏。GOT类型为GT10**一Q（320×240）；连接机器类型为MELSEC-FX; I/F（I）：标准I/F（标准RS-422） ;颜色为单色16级灰度；其它项为默认值。触摸屏画面如图4所示。

    6 结束语
    陶瓷泥粉余料回收控制系统在实际生产中应用后，每天可回收从压机布料装置推料架上漏出的粉料约为3吨／桶×5桶／天“15吨／天，为企业节约了大量成本。
