摘要：本文分析一起10kV电缆分接箱炸毁故障原因，并介绍其防范措施。

    1 基本情况
    某日，某电网发生了一起10kV电缆分接箱炸毁事件。事件当日，12时32分27秒，1lokV西X站10kV西X线5XX三相短路，开关跳闸，重合闸成功；12时51分7秒，110kV西X站10kV西X线5XX开关再次跳闸，重合闸不成功。经查，10kV西X线5XX某政府侧公用配电站电缆终端头熔断，10kV西X线5XX某电线厂侧公用电缆分接箱H1炸毁。

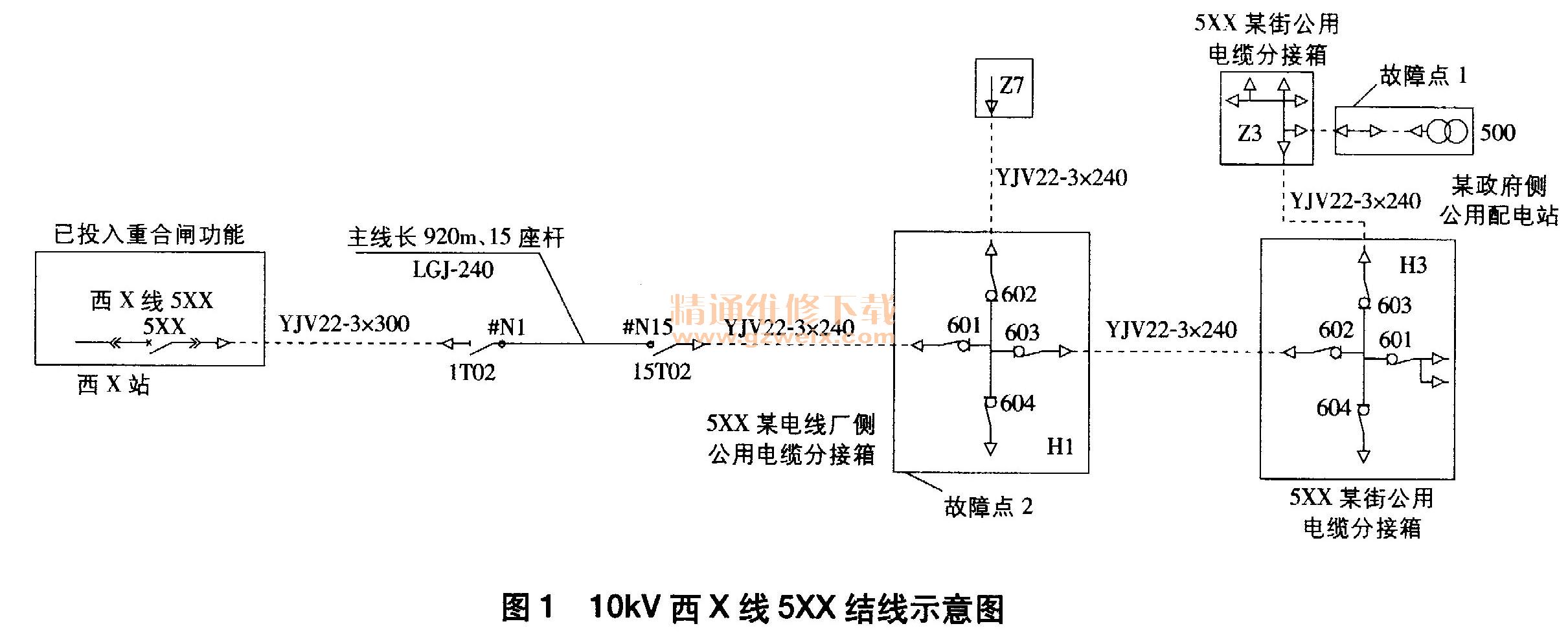

   10kV西X线5XX某政府侧公用配电站进线电缆于1997年6月投运，型号为YJV22-3 X 50，电缆终端头于2002年7月投运。2014年3月28日，该配电站开关柜开关短路损坏，因当时无备件更换，故将此开关柜开关退运，采取临时措施将进出电缆头直接接通，运行至今。由于电缆沟封堵不实，附近污物使设备运行环境恶劣。10kV西X线5XX某电线厂侧公用电缆分接箱H1于2002年6月生产，2003年4月投运，是带4路SF。开关（同一气室）的电缆分接箱。10kV西X线5XX由110kV西X站2M出线，10kV西X线5XX接线如图1所示。


    2 事件发生经过
    故障发生当日，该地区气温为18～26℃，微风，多云，局部有阵雨。故障发生前，110kv西X站10kV西X线5XX处于正常运行状态。当日12时30分，西X站10kV母线C相接地（经查，由同母线馈线的另一条10kV线路接地引起）；12时32分27秒，西X站10kV西X线5XX开关跳闸，过流一段保护动作，三相短路，故障电流为6 780A，重合成功；12时51分7秒，西X站10kV西X线5XX开关跳闸，过流一段保护动作，三相短路，故障电流为6 276A，重合闸动作，重合不成功；12时51分8秒，过流一段保护动作，三相短路，故障电流为6 780A。
    当日12时52分，巡查故障线路。随后不久，有群众反映“某电线厂侧电箱有异响”。当日13时31分，经排查确认两处故障点：一处为西X线5XX某政府侧公用配电站电缆终端头C相熔断；另一处为西X线5XX某电线厂侧公用电缆分接箱H1爆炸损毁。所幸此次事件未造成人员伤亡，且停电影响用户数较少，未造成需考核等级事件。

    3 原因分析
    3.1事件分析

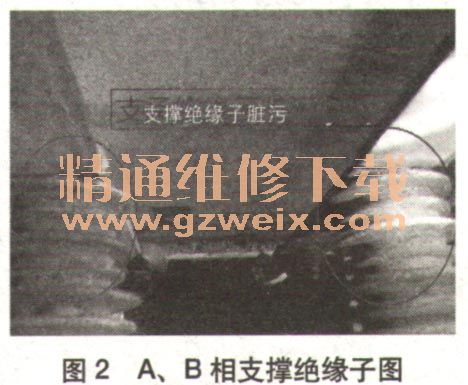

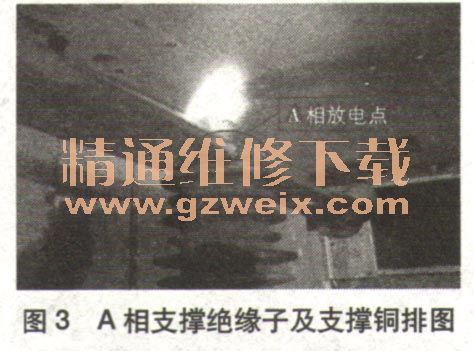

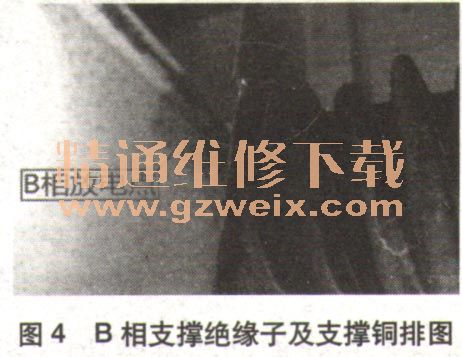

（1）某政府侧公用配电站电缆终端头故障分析。检查某政府侧公用配电站故障电缆终端头，A相与B相支撑绝缘子表面脏污（如图2所示），支撑绝缘子及支撑铜排均有明显对地放电痕迹（如图3、图4所示）；C相接线端子与导线连接处熔断，且电缆终端头及周围有多处灼伤痕迹（如图5所示）。经查，当日12时30分，西X站10kV母线C相接地；当日12时32分27秒，西X站10kV西X线5XX开关跳闸，三相短路故障，故障电流为6 780A。







    综合分析可知：当日12时30分，西X站10kV母线C相接地，造成另两相系统电压升高，绝缘降低的某政府侧公用配电站电缆终端头A相与B相支撑绝缘子对地放电，引起相间短路，进而发展成三相弧光短路放电，产生大电流；C相接线端子与导线连接处熔断，造成西X站10kV西X线5XX开关跳闸并重合闸成功。

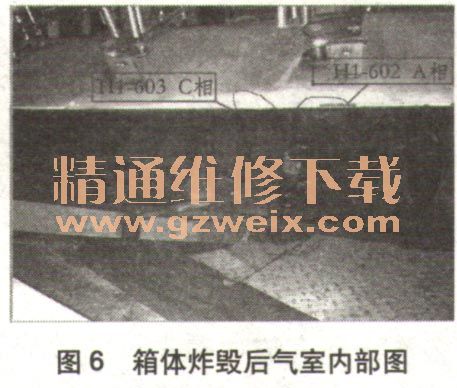

    （2）某电线厂侧公用电缆分接箱H1故障分析。检查某电线厂侧公用电缆分接箱故障箱体H1及周围环境，箱体内残留多处绝缘套管烧熔痕迹，气室内Hl-603开关C相和H1-602开关A相动静触头严重损毁，其中C相损毁尤为严重（如图6所示），H1箱体炸毁，对周围环境造成一定破坏。根据群众反映情况推断，爆炸前有持续放电现象。据查，当日12时51分7秒，西X站10kV西X线5XX开关跳闸，三相短路故障，重合闸不成功，西X线5XX故障电流为6 780A。
