摘要：本文针对摇表法和钳表法在输电线路杆塔接地电阻测量中存在的局限性，提出两种新型输电线路杆塔接地电阻测量仪，并通过对比多种方法的现场测量结果，得出各种设备的适用场合和误差范围。
0 引言
输电线路杆塔接地阻抗值是杆塔接地系统的重要参数，运行规程规定应周期性测量输电线路的杆塔接地阻抗。目前常用的测量方法有摇表法和钳表法。本文将通过选择不同的塔型和土壤类型作为测试样点，对比分析工程测量中普遍应用的三极法、钳表法和新研制的免解接地引下线接地电阻测量仪、免放线接地电阻测量仪测试结果，得出各种设备的适用场合和误差范围，并对各种测试仪器进行评价。
1 免解接地引下线接地电阻测量仪

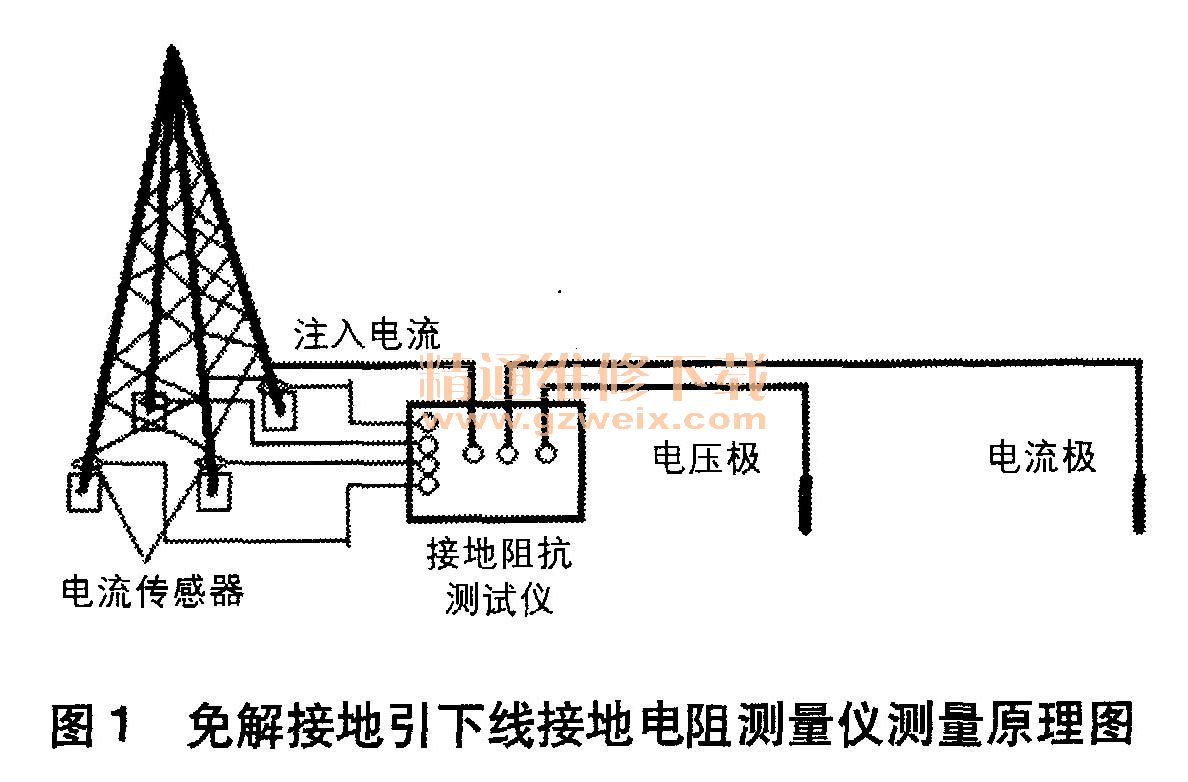

采用向杆塔注入一异频电流，用钳表测量入地电流分量的方式，进行杆塔接地电阻测量。测量原理如图1所示，测量时采用三电极法进行辅助电流极和电压极的布置。在不打开杆塔接地引线的情况下，注人的异频电流一部分人地，通过布置的电流极构成回路；另一部分向上，通过本基杆塔、避雷线、相邻各基杆塔接地阻抗构成回路。利用钳表测量人地电流分量和杆塔电压，便可计算出杆塔接地电阻。
根据上述理论，研究输电线路杆塔接地电阻测量方法，并研制出相应的免解接地引下线接地电阻测试仪。该方法适用于杆塔接地引下线无法或不便于打开的情况，且测量结果能满足工程精度要求。
2 免放线接地电阻测量仪
如图2所示，测量＃1杆塔接地电阻，测量仪通过＃1杆塔注人一个恒流源，电流经本基杆塔、避雷线、相连杆塔和大地形成回路。并联杆塔数越多，并联电阻越小。当并联电阻值相对于被测值可忽略时，所测值就为被测输电线路杆塔的接地电阻值。通过现场测试，证实该仪器使用方便，适用于山区测量，且测量结果能满足工程精度要求。
