2 不停电检验隔离刀闸控制回路方案
2.1方案一

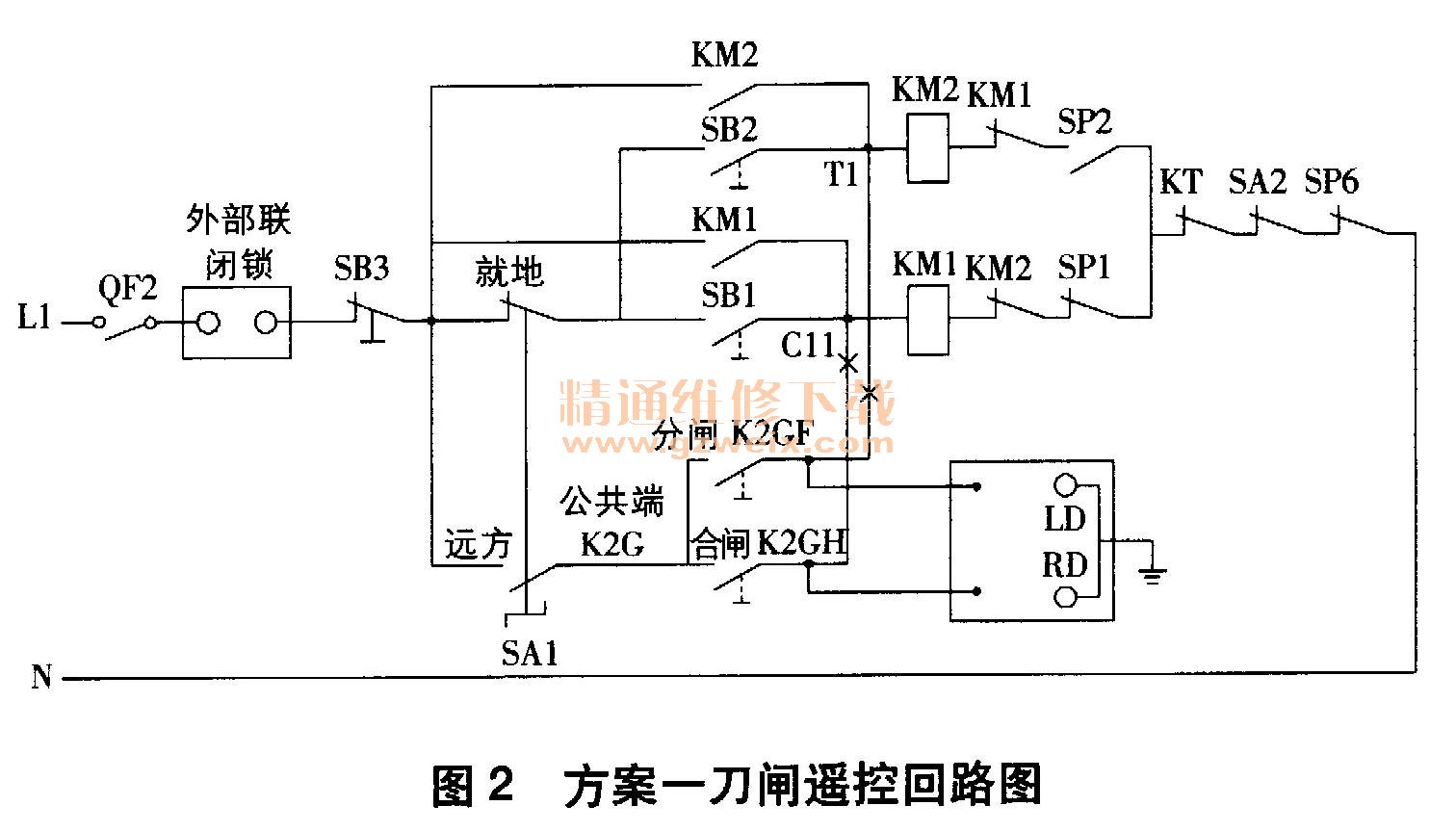

继保检修人员应明确待试验间隔的待试验刀闸，防止误遥控非试验间隔，做好安全措施，并确认待试验刀闸交流电机电源已断开。拆除隔离开关操作机构箱内测控装置至隔离开关操作机构的遥控分、合闸回路，在端子T1和C11处串接模拟刀闸遥控分、合闸回路。如图2所示，遥控分闸回路部分包括QF2 - SB3 – SA1 - K2GF一模拟刀闸；遥控合闸回路包括QF2 -SB3 - SA1-K2GH一模拟刀闸。通过监控后台执行遥控分、合闸命令，查看模拟刀闸遥控指示灯，检验控分、控合回路。若遥控分、合闸后、模拟刀闸遥控指示正确，则说明分、合闸继电器前的所有遥控回路正常，否则断开控制电源回路，检查分、合闸继电器前的回路。
该方案缺点是试验过程的改接线将破坏二次回路，易发生误拆线、误接线，影响刀闸正常操作；无法检验分、合闸继电器，隔离开关行程接点，手动电动行程接点，马达过热继电器接点的正确性。
2.2方案二

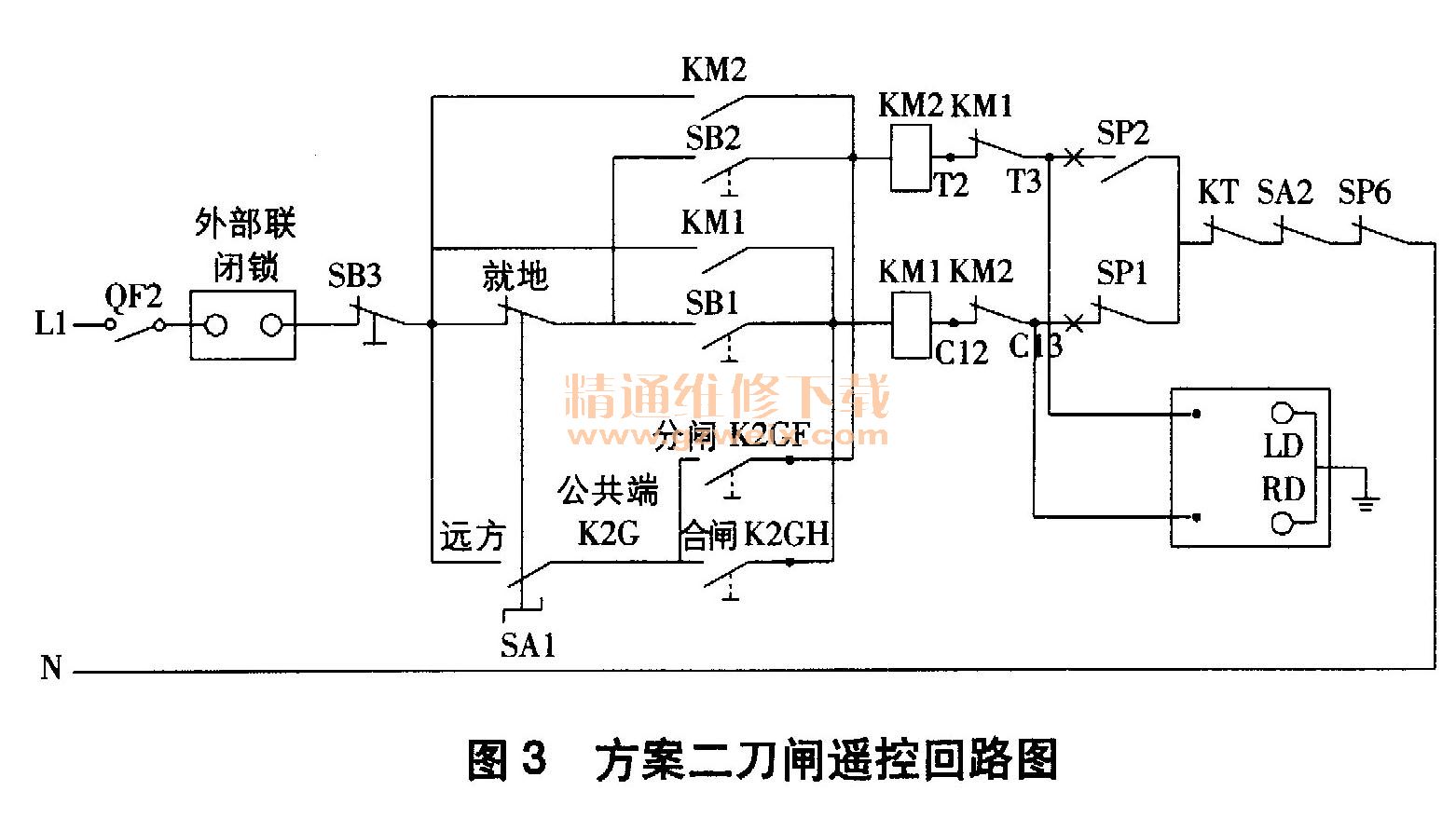

如果要检验分、合闸继电器，就将该继电器放在试验控制回路中。如图3所示，将隔离开关分、合闸继电器后二次回路在端子T2和C12处断开，然后串接模拟刀闸，通过检查模拟刀闸位置接点变化情况，检验刀闸行程接点前的遥控分、合闸回路。遥控分闸回路部分包括QF2 -SB3 –SA1- K2GF-KM2继电器一KM1一模拟刀闸，遥控分闸，K2GF常开接点闭合，模拟刀闸绿灯亮。遥控合闸回路部分包括QF2 - SB3 - QK - K2GH – KM1继电器-KM2一模拟刀闸，遥控合闸，K2GH常开接点闭合，模拟刀闸红灯亮。如果这时控制回路异常，那么先检查KM1或KM2继电器是否故障。为进一步确认故障位置，可模拟刀闸移接至T1或C11测量遥控回路。如果遥控回路正常，就说明KM1或KM2继电器本身故障。取掉控制电源熔丝后，若用万用表测量刀闸机构箱端子排T1和T2或C11和C12之间电阻为无穷大或零，则故障可能为KM1或KM2烧坏。为进一步验证结论，可利用备用继电器替换故障继电器，检验控制回路是否正确。
该方案在隔离开关一次设备运行状态下，可检验刀闸行程接点前的全部二次遥控回路；但试验前改接线将破坏原二次回路接线，且无法验证分、合闸继电器后的二次回路正确性。
2.3方案三
隔离刀闸一次设备在合闸状态，检验遥控分闸回路。在刀闸机构箱处拆除刀闸遥控分、合闸的C19端子，接入模拟刀闸，并切断刀闸电机交流电源空开，进行遥控分闸试验。遥控分闸回路部分包括QF2 -SB3 – SA1- K2GF-KM2继电器-KM1- SP2 - KT-SA2 -SP6。如果遥控分闸时，模拟刀闸绿灯点亮，就说明遥控分闸回路导通。该方案在一次设备运行，无需脱杆情况下，可验证完整的刀闸分闸控制回路。方案三遥控分闸回路如图4所示。
在刀闸端子箱处拆除刀闸遥控分合闸的C19端子，接入模拟刀闸，并在C13和C16端子间并接模拟刀闸开出辅助接点，进行遥控合闸试验。该方案可检验除隔离开关分位行程接点外的全部遥控合闸二次回路，但无法验证隔离开关分位行程接点是否导通。方案三遥控合闸回路如图5所示。
