摘要：本文分析隔离开关遥控回路，在线路刀闸或母线刀闸一次设备不停役的情况下，提出几种检验隔离开关遥控分、合闸回路的方案，并进行对比分析，最终提出利用隔离开关操作回路分、合闸继电器辅助备用常开接点检验刀闸遥控回路的方案，实现不停电检验隔离开关遥控回路，显著减小了设备停役时的隔离刀闸控制回路故障率，提高了间隔停役的效率。

    目前，变电站间隔停役，倒闸操作过程中，线路刀闸或母线刀闸通常会遇到刀闸控制回路故障，即厂站内监控后台无法远方操作隔离刀闸，这是变电站内常见缺陷。若不能及时消除缺陷，则无法断开一次刀闸，影响间隔停役，不利于电力系统安全稳定运行。而在一次设备正常运行期间，对隔离刀闸进行厂站内遥控试验，检验隔离刀闸遥控回路正确性，排除隔离刀闸控制回路故障点，能显著减小设备停役时的隔离刀闸控制回路故障率，提高间隔停役的效率。本文针对隔离开关控制回路故障情况下，不停电快速、准确检验遥控分、合闸控制回路问题，提出了几种不停电检验控制回路方案，并进行比较分析，最终得到了实用性最高的不停电检验刀闸控制回路方案。

    1 厂站遥控试验前安全措施
    首先，厂站内对运行间隔刀闸进行遥控试验必须做好安全措施，主要包括厂站内测控装置安全措施和厂站现场安全措施，防止运检人员误遥控运行间隔设备。

    1.1厂站内测控装置安全措施
    将厂站内所有在运间隔测控装置的远方就地切换把手QK切换至就地位置，并取下所有运行间隔遥控压板，严防发生误遥控事件。
    将待试验间隔内，除试验隔离开关外，所有本间隔开关和刀闸机构箱内远近切换把手切至就地位置。核查待试验间隔试验隔离刀闸遥控回路，确保遥控二次回路正确性和完整性。核查待试验间隔遥控命令，当厂站监控后台发出遥控命令后，测控装置收到遥控命令，要核对遥控对象和点号，确保遥控对象正确可靠，防止误遥控本间隔内其它非试验开关或刀闸。

    1.2厂站内现场安全措施
    现场必须设置专人监护，试验过程中一旦发现异常，就立即停止工作，通知厂站监控人员，避免影响一次设备正常运行。核查是否具备试验条件，现场应无其它操作。取下待试验间隔开关端子箱内刀闸交流电机动力电源熔丝，隔离电机交流电源。断开待试验间隔刀闸交流电源空开，防止交流电机误动。利用万用表测量交流电机回路交流电压，检查交流电机电源是否被彻底隔离。

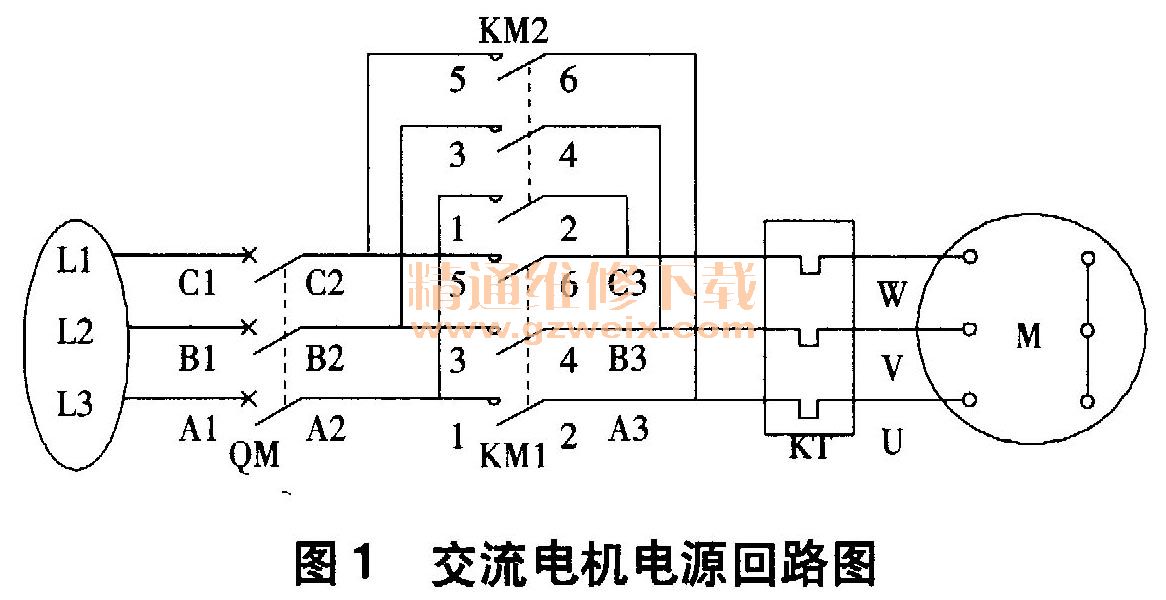

    不停电检验刀闸遥控回路前，必须做好安全措施。将刀闸交流电机空开QM断开，并利用万用表测量交流电机电源，测量A3、B3和C3点无交流电压，确认交流电源已断开，并核对交流电机进线电源相序，防止刀闸交流电机电源L1和L3接反，造成遥控刀闸、一次设备反向动作。交流电机电源回路如图1所示。

    将待试验间隔的测控装置远方就地切换把手QK切换至远方位置，投入遥控压板和待试验间隔测控装置解除防误闭锁压板。现场监护人员必须检查一次设备状态，关闭待试验刀闸机构箱门，将刀闸机构箱内远方就地控制把手QK切换至远方，并将手动电动操作挡板切换至电动位置，投入隔离开关机构箱内遥控电源空开。
