2.4方案四

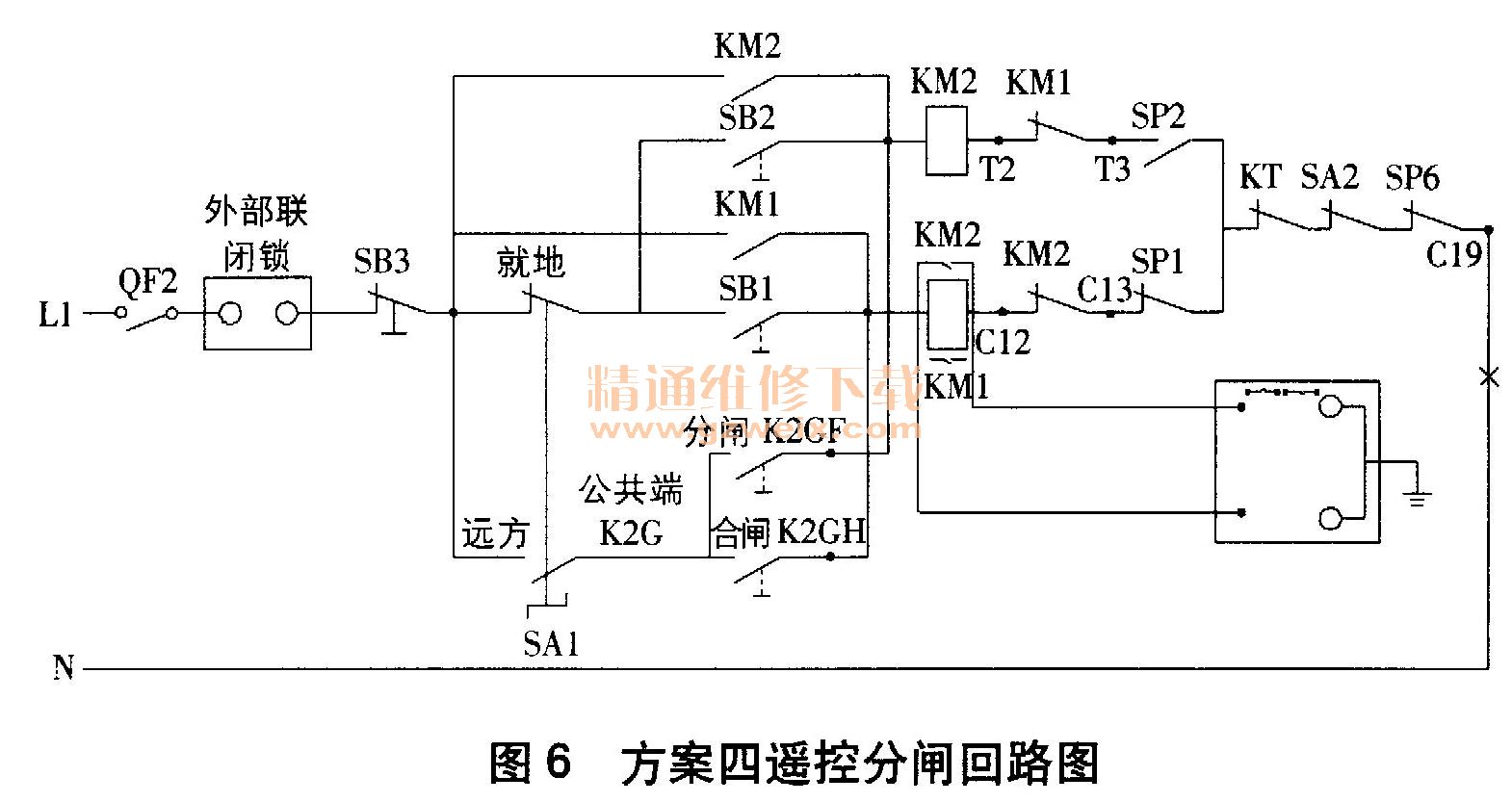

    正常情况下，隔离开关一次设备在运行状态时，检验遥控分闸回路。将分闸继电器备用常开辅助接点串接入模拟刀闸，进行遥控分闸试验。若模拟刀闸分闸指示绿灯亮，则说明KM2分闸继电器的常开接点闭合，刀闸遥控分闸回路导通。方案四遥控分闸回路如图6所示。

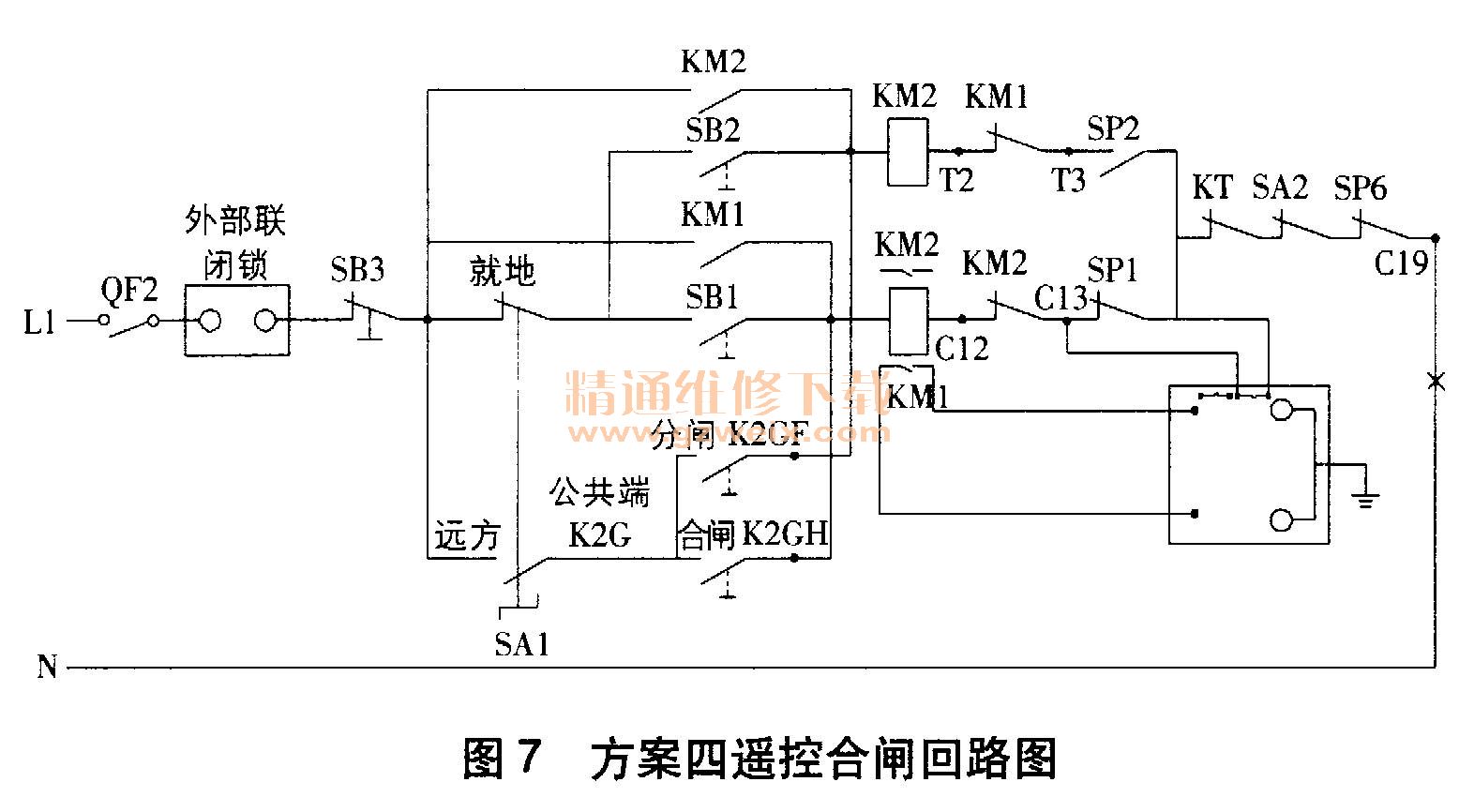

    隔离开关一次设备在运行状态下，检验遥控合闸回路。将合闸继电器备用辅助接点串接入模拟刀闸，并将模拟刀闸开出接点并接至刀闸分位行程接点两端C13和C16，进行遥控合闸试验。通过模拟刀闸指示变化情况，检验刀闸遥控合闸回路正确性。方案四遥控合闸回路如图7所示。

    3 不停电刀闸遥控试验状态评估

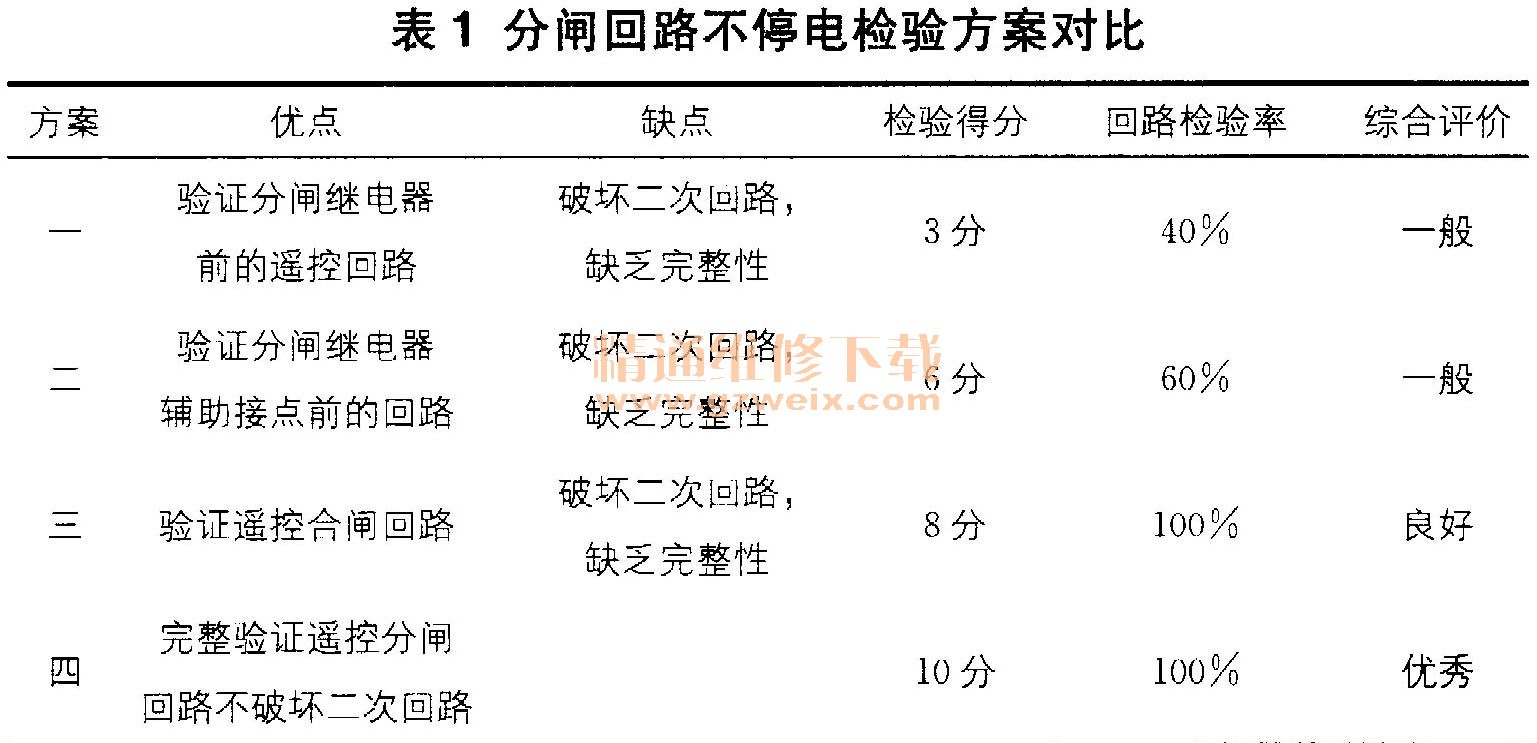

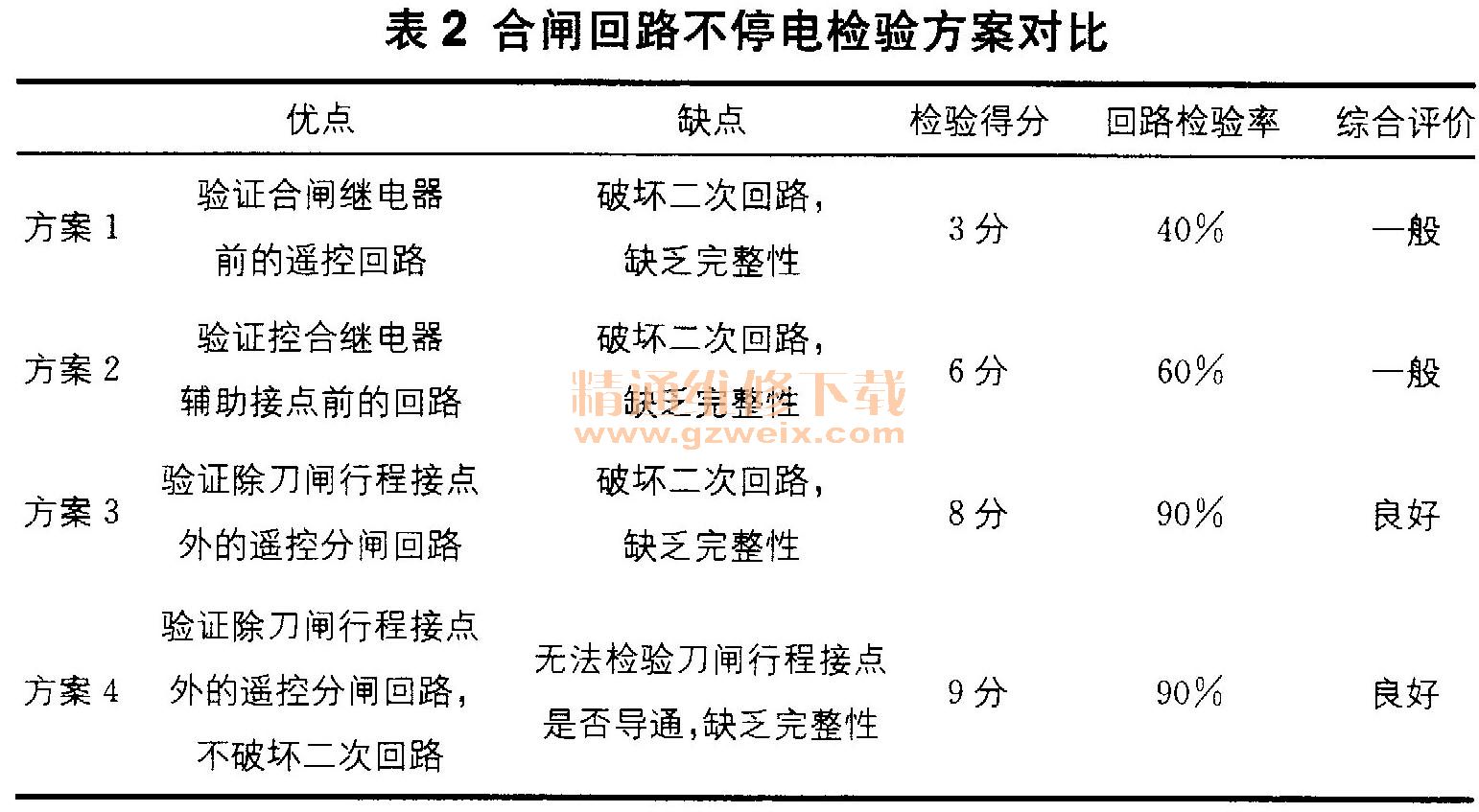

    不停电刀闸遥控试验状态评分细则为遥控回路中，分、合闸继电器计1. 5分，其余的每个元器件或接点计1分，分、合闸继电器辅助接点计0．5分，破坏运行设备二次回路扣1分。不停电检验隔离开关遥控分、合闸回路方案对比见表1、表2。



    针对遥控分闸试验，方案一、方案二和方案三均需破坏二次回路，且缺乏检验完整性；方案四不需破坏二次回路，且能完整检验遥控分闸回路，实用性最高。针对遥控合闸试验，四种方案均缺乏完整性检验，但方案四不需破坏二次回路，实用性最高。
    4 结束语
    综上所述，变电站刀闸遥控分、合闸回路可在不停电情况下进行检验，只要掌握设备的运行状态、工作原理和二次回路图，选择实用性最强的试验方案，就可准确快速地检验刀闸二次控制回路，避免影响刀闸正常操作。
