摘要:本文针对天津地区某220kV变电站带电检测发现的异常放电信号,利用超声法和特高频法判断放电类型和精确定位。通过对设备解体检修,分析放电原因,验证了检测方法的有效性。
0 引言
气体绝缘封闭组合电器(又称GIS)是将断路器、隔离开关、接地刀闸、电流互感器、电压互感器、避雷器、母线等电气设备高度集成化的成套电力装置,以其可靠性高、占地面积少、维护周期长等优势在电网新投运设备中的比重迅速上升,但生产安装过程中的缺陷在运行阶段也逐渐暴露出来,已发生多起GIS故障导致的变电站部分停电或全停事故。
高度集成化在提高设备可靠性的同时也为GIS的测试与检修带来阻碍,传统的交接试验无法有效发现问题。而通过带电检测技术对运行中的设备进行测试,针对设备存在的缺陷提前制定停电检修计划,为提高GIS运行可靠性提供了新思路。本文针对天津地区某220kV变电站新投运GIS带电检测过程中发现的异常信号,首先采用特高频检测技术与超声检测技术联合应用的方法寻测放电点,然后使用示波器对放电点进行精确定位,最终对GIS进行解体以分析放电原因,验证声电联合检测技术对 GIS局部放电缺陷的有效性。
1 测试过程
1.1局放定位
天津地区某220kV变电站为交流变电站,投运一周后,根据规程进行全站设备带电检测。该站220kV侧GIS为山东泰开高压开关有限公司生产的ZF16-252型,2014年7月生产,2016年3月投运。
巡检过程中,发现2201、2217、2218间隔电缆终端环氧套筒处均存在特高频疑似放电信号,2201处信号最强,呈典型悬浮放电特征,如图1所示。

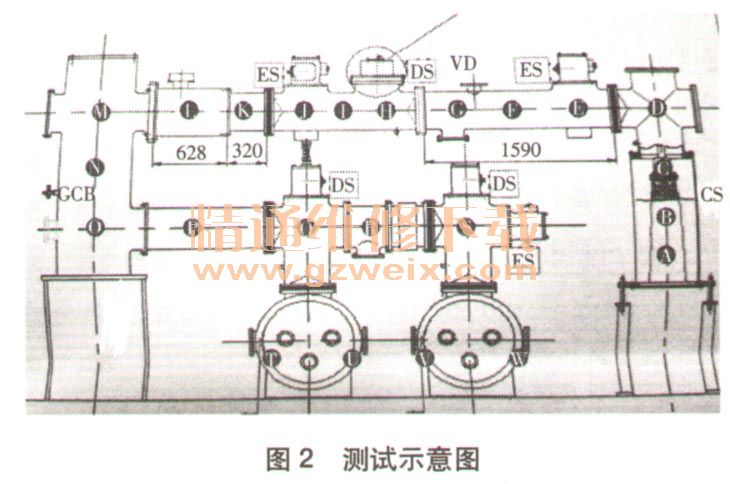

经分析,2201电缆对侧#1主变压器电缆终端环氧套筒处测试结果与环境背景接近,表明信号来自GIS侧。放电信号幅值以2201 GIS电缆终端环氧套筒为中心向周围逐渐衰减,但2201三相电缆终端布局紧凑,信号幅值差别很小,无法通过特高频法定相。随即使用超声局放检测仪对2201间隔GIS三相分别进行检测,测试位置如图2所示。

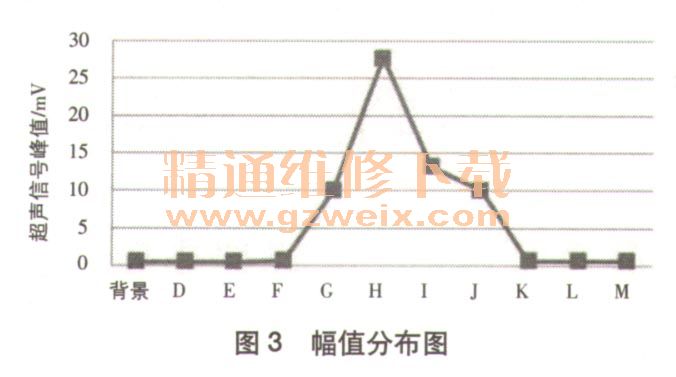

检测发现2201间隔GIS C相有超声放电信号,其它两相幅值与背景噪声一致,表明信号来自C相。C相不同测点对应超声信号幅值分布如图3所示。信号幅值最大H点位于C相2201-2隔离刀闸处。

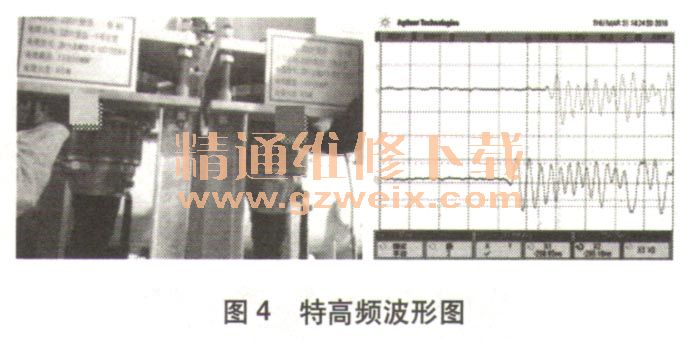

复测过程中使用示波器分别采集三相电缆环氧套筒处特高频信号,C相信号均超前于A、B两相,如图4所示。
