3.检修过程

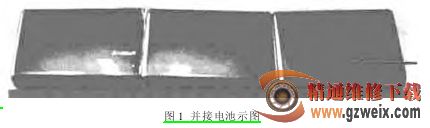

(1)准备新的 103448 电池芯,要保证各节电池的性能一致,同时测量每节电池的电压,如果不相同,就需要并接在一起,然后放置数分钟,等 3 节电池的电压一致后才能使用,见图 1 所示。

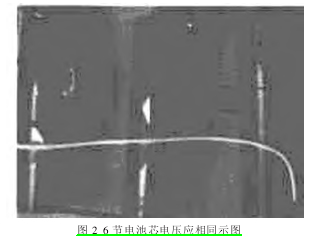

(2)准备做临时电源的电池,可以使用旧的笔记本电脑电池芯,但要保证电压与新的电池芯电压相同,如果不同就需要用充电或放电的方法使所有 6 节电池的电压相同,见图 2 所示。
(3)拆开 X300 电池的外壳,测量电池的电压,如果与用来更换的电池芯电压不同,可以通过接到笔记本电脑上充电或放电的操作,把电池芯的电压调整到与新电池芯的电压完全相同。这个操作很重要,可避免更换电池芯时电压发生变化被电池板检测到,误认为电池发生短路或过冲而启动保护电路,见图 3 所示。
(4)经过以上操作后,所有电池芯的电压都相同,电压不要过高也不能过低,推荐电压在 4.1 V 左右。然后把 18650 电池芯并接到保护板上。对线的连接顺序没有严格的要求,不过一般习惯为先低后高,即先接上串联电池芯最后一节的负极,再接上正极,然后再接中间一节电池的正极,最后接电池组的正极。
