浅谈导线的接头工艺(二)
来源:本站整理  作者:佚名  2012-05-22 15:34:47



5. 花线绝缘层的剖削

剖削花线绝缘层时,因棉纱织物保护层较软,可用电工刀在四周割切一圈后拉去,然后按剖削橡皮线的方法进行剖削。

6. 橡套软线的护套层和绝缘层的剖削方法

橡套软线护套层的剥离方法类同塑料护套层,然后按花线的剖削方法进行剖削。

7. 铅包线护套层和绝缘层的剖削

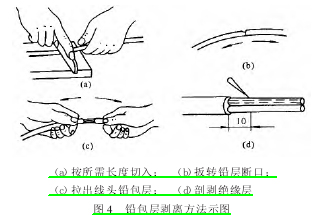

剖削铅包线护套层时,先用电工刀把铅包层切割一刀,然后用双手分左右上下扳折切口处,铅层便会沿切口折断,就可把铅层套拉出,如图 4 所示。绝缘层的剖削按塑料线的剖削方法进行。



二、电磁线头的连接方法

电磁线头的连接,分线圈内部连接和外部连接两种。前者往往因电线长度不够或导线断裂需要连接,后者是出线端的连接。



要求高的线圈,内部不允许有连接头。允许有连接头时,其连接处必须进行焊接加固。焊接有锡焊和乙炔气焊两种。乙炔气焊一般应用于截面较大的导线,通常由专门焊工进行操作,锡焊则由电工自行操作。连接方法随导线线头所处部位和导线直径的不同而不同。



1. 线圈内部接头的连接

圆导线直径在 2 mm 以下的接头,通常都采用绞接后锡焊的方法,绞接必须均匀,至少要互绕 10 圈,两端要封口,不可留有切口毛刺。较小截面导线的绞接方法如图 5(a)所示。较大截面导线的绞接方法如图 5(b)所示。进行锡焊时,要使锡液充分渗入绞上的缝隙中。



[1] [2]  下一页
