图4 LT-1934的基本电路
L1B就是这个隔离电源的供电线圈。由于这组隔离电源是在DC/DC的储能线圈上加载的副线圈，结构为开环形式，因此它的输出稳定性相对比较差。原边负载的变化直接影响副边的稳定性，因此电路在实际使用时，要求原边的电路系统在运行时需要尽可能保证功耗的稳定性。

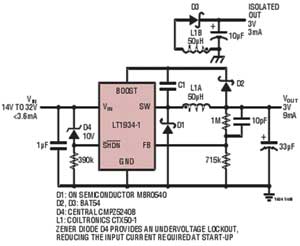

图5 带隔离电源的电路设计
结论
两线制变送器隔离式电源具有使用温度范围宽、输入电压范围宽、输出效率高、集成度高、隔离性能好、体积小、成本低等特点，是一种稳定可靠的两线制变送器电源，能够满足各种具有复杂要求的两线制变送器的使用。考虑到尺寸大小和安装等因素，我们在射频导纳物位变送器上采用第二种方案。目前该电源已经在射频导纳物位变送器上获得应用，经过长时间的现场应用考验，性能优良，完全达到了隔离型两线制变送器的使用要求。
