在使用S-8251芯片设计降压电路时，要注意电感的设计。电感值(L)对最大输出电流(IOUT)和效率(η)产生很大的影响。L值越小，峰值电流电路(IPK)就越大，提高了电路稳定性并使Iout增大。若使L值变得更小，会降低效率而导致开关晶体管的电流驱动能力不足，促使Iout逐渐减少。L值逐渐变大时，开关晶体管的峰值电流(Ipk)所引起的功耗也随之变小，达到一定的L值时效率变为最大。接着，若使L值变得更大，因线圈的串联电阻所引起的功耗变大，而导致工作效率的降低，Iout也会减少。S-8520/8521系列产品在L值逐渐变大的过程中，因输入电压、输出电压以及负载电流的条件的不同，输出电压有可能变得不稳定。实际调试电路时，需要进行充分的试验之后，再决定所选用的L值。二极管需要使用快恢复或者肖特基二极管。为保证电路的稳定，S-8251芯片对输出电容有着很高的要求，最重要的一点就是它的等效串联电阻ESR必须足够小，同时要有足够的容量。电路设计采用了性能优良的10μF钽电解电容器，能够保证稳定的输出。S-8251芯片是该电路的核心，实际电路线路布局对电路的性能影响非常大，尤其对输出的纹波有直接影响，不合理的电路板布局设计会使输出带来额外的寄生振荡，设计时必须注意。

因为S-8251芯片输入电压范围是2.5～16V，总线输入电压范围24V，必须先经过降压环节，这将使变换效率大打折扣。降压电路静态功耗要小于几十μA量级，否则总线电流很难做到小于3.5mA。我采用MOSFET串联降压方式，基准源没有采用稳压二极管，而是使用LM385，做到静态电流36μA。图3为24V降压到16V电路。
方案二
这种方案采用Linear公司生产的LT1934芯片，成本较高，总体效率高，对用电负载电路设计要求不高，有很大的调整余量。在输入24VDC时，与输入不隔离的一组输出5V，9mA电流，与输入隔离的一组输出5V，4mA电流，24VDC总线电流可以轻松做到小于3.5mA，效率可以达到85％以上。

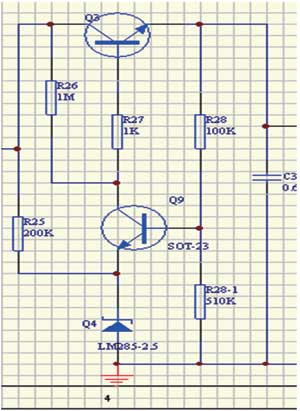

图3   24V降压到16V电路

LT1934系列芯片是一种由基准电压源、振荡电路和误差放大器等构成的、PWM控制的CMOS降压型DC/DC控制器。主要指标：输入电压为3.3〜34V，输出电压为1.5〜6.0V，可以0.1V为进阶单位来进行设定；低静态电流12μA最大值，最大输出电流300mA。图4为LT1934的基本电路。

在设计电路时，器件选择和S-8251基本一样，在PCB版图设计时要注意电容C2和芯片LT1934距离不能太远，尽量使用粗线，最好使用地平面，否则会引起自激振荡。电感L1对DC/DC的转换效率起决定作用。如果L1偏小，电路的转换效率将降低，启动电流增大，甚至无法启动。如果L1偏大，则会造成输出能力下降，同时DC/DC电路将可能产生振荡。
