一、工作原理简述

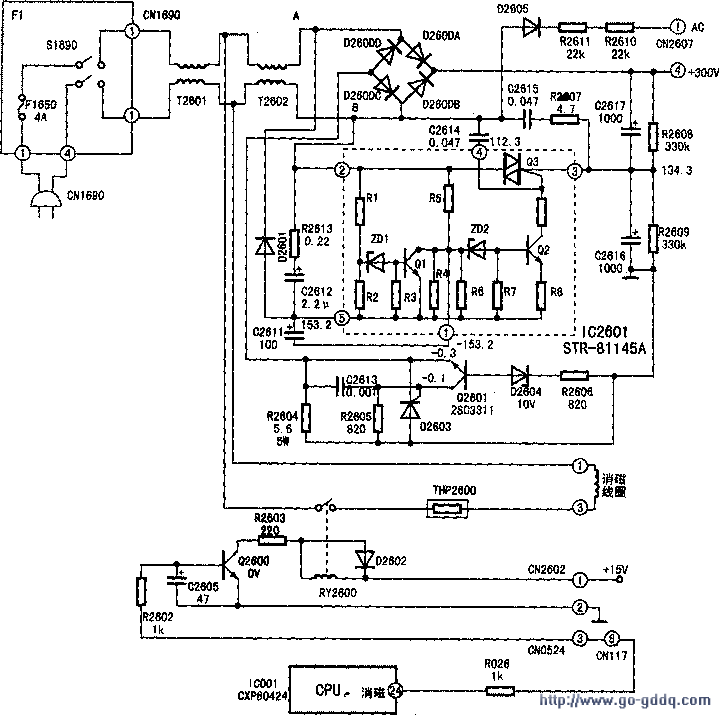

    图中IC2601(STR-81145A)是电压自动切换IC，其②、③脚之间足由双向可控硅构成的自动开关，其通、断决定②、⑤脚之间的取样电压。当市电B点为正，A点为负时，由B→R2613→C2612→D2601→A半波整流，故在C2612两端形成取样电压。当取样电压小于159V(对应市电输入电压小于145V)，则IC2601②、③脚导通，整流电路变为倍压整流方式：当市电A点为正，B点为负时，电流通路足：A→D2600A→C2617→IC2601③脚→②脚→B，这样在C2617两端就会形成直流电压；当市电B点为正，A点为负时，电流通道足：B→IC2601②脚→③脚→C2616→地→D2603→A。

　　显然在一个周期内，电源整流后的输出电压为C2617、C2616两端电压串联叠加，即所谓倍压输出，但总电压不超过300V。

　　当IC2601②、⑤脚电压大于159V时(对应市电输入电压大于145V)，IC2601内部检测电路检测后使③、②脚间断开，市电经由D2600A～D2600D构成的桥式整流电路全波整流，在滤波电容C2617正极与C2616负极两端得到约300V直流电压(滤波电容相当于两个电容串联后的等效电容，容量为500μF)。

　　另外，该开关电源还有与众不同的延时消磁控制电路。原理是：开机时，CPU(CXP85224A-006S或CXP80424A)24脚输出消磁高电平，经R026、CN117⑧端、CN0524③端、控制三极管Q2600 b极，并使其导通，于足继电器RY2600工作线圈得电，常开触点闭合，220V电压经消磁电阻THP2600与消磁线圈连通，对显像管进行消磁。延时约3秒钟后CPU 24脚输出低电平，Q2600截止，消磁结束。这就可避免消磁电阻长期通电，从而节约电能并延长消磁电阻使用寿命。
