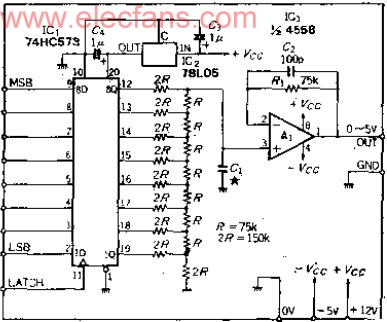

电路的功能
声音合成输出用的D-A转换器属于廉价器件,大多采用R-2R梯形电阻网络,因为电气特性要求不算太高,可以使用象本电路这样普通元件,如果负载电流很小,可以使用象本电路这样的普通元件。如果负载电流很小,C-MOSIC逻辑电平为VSS-VDD,只要电源稳定,可直接与梯形电阻网络连接。

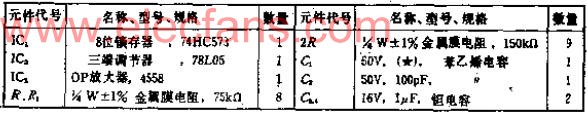

电路工作原理
用8位锁存器保持声音等数据。在静态条件下使用时,可把IC1换成作缓冲器用的HC540/1。R-2R梯形电路用作地进制D-A转换,如果电源电压为5V,可获得0~4.98V的电压输出。
