一、 整流与滤波电路

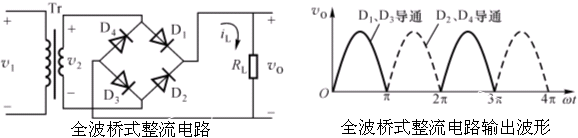

整流电路的任务是利用二极管的单向导电性，把正、负交变的50Hz电网电压变成单方向脉动的直流电压。
整流电路只是将交流电变换为单方向的脉动电压和电流，由于后者含有较大的交流成分，通常还需在整流电路的输出端接入滤波电路，以滤除交流分量，从而得到平滑的直流电压。
由波形可知：
1.开关S打开时，电容两端电压为变压器付边的最大值
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>。

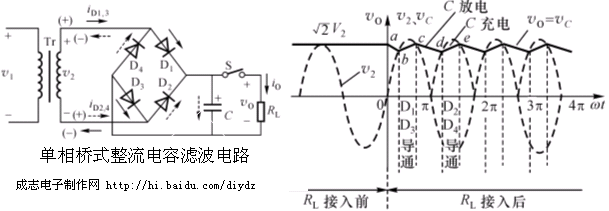

2 .开关S闭合，即为电容滤波电阻负载，当变压器付边电压大于电容上电压时
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>，电容充电，输出电压升高，当
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>时电容放电，输出下降。如此充电快，放电慢的不断反复，在负载上将得到比较平滑的输出电压。当负载电阻越大时，放电越慢，纹波电压越小，负载电阻小时，放电快，纹波大，而且输出电压低。
为此有三种情况下的输出电压估算值：
1)电容滤波，负载开路时
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>。
2)无电容滤波，电阻负载时，输出电压平均值为：
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>。
3)电容滤波，电阻负载时通常用下式进行估算
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>，通常按
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>估算。

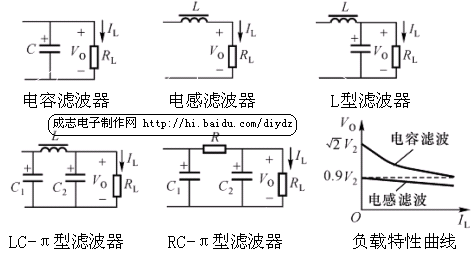

为确保二极管安全工作，要求：不同电子设备要求其电源电压的平滑程度不同，为此可采用不同的滤波电路。常见的有电容滤波、电感滤波和复式滤波电路(两个或两个以上滤波元件组成)。
二、线性串联型稳压电路
整流滤波后的电压是不稳压的，在电网电压或负载变化时，该电压都会产生变化，而且纹波电压又大。所以，整流滤波后，还须经过稳压电路，才能使输出电压在一定的范围内稳定不变。
1.稳压电路(电源)的主要性能指标
输出的稳定电压值Vo，最大输出电流Imax，输出纹波电压V～，稳压系数(电压调整率)
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>，
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>该值越小，稳定性越好
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>。
输出电阻(内阻)
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>，
absMiddle" border="0" small="0" onload="return imgresize(this);" onclick="javascript:window.open(this.src);" style="cursor:pointer;"/>，内阻越小越好。
2.串联型稳压电路的基本结构基本思路：
