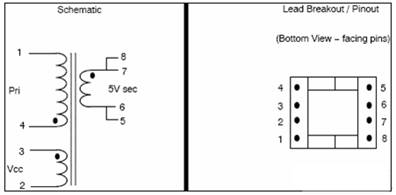

图3：非连续模式回扫变压器设计。

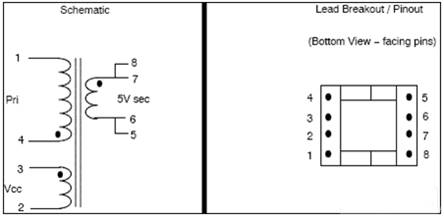

图4a： 连续模式变压器描述。


图4：连续模式变压器设计。

非连续与连续模式工作

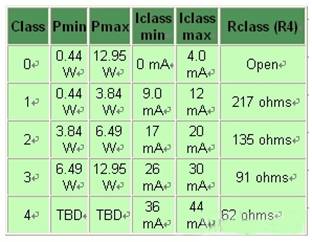

表1：以太网电源等级分类。


在非连续模式回扫工作中，电感电流在MOSFET开关再次打开前降到了零。这种工作式使得输出具有一阶滤波器网络特性，因此反馈环路的稳定电路简单，可以获得较宽的带宽并实现良好的输出瞬态响应。但遗憾的是这种工作模式会产生较高的峰值开关电流，并由于存在内部电流限制设置点和NCP1031中的热保护电路而限制了电路的输出功率。而在连续电流工作模式中，MOSFET可以在电感电流到零之前回到导通状态，因此峰值开关电流较低，无需过流保护干涉就能获得较高的输出功率。不过这种工作模式也有代价，那就是控制环路带宽必须做得更低，因此对负载和线路变化的瞬态响应较差。CCM工作模式会在电源拓扑响应特性中引入右半平面零点，需要用图2所示额外的反馈元件进行补偿才能获得合适的反馈稳定性。由于输出整流器此时必须强制关闭整流功能，因此CCM还会产生较多的电磁干扰。
