零交比较器

零交比较器的功能是将输入信号与零电位进行比较，测定输入电压是大于零还是小于零，用输出电压是高或低电平给出判断的结果。图5.4-63示出了零交比较器的电路。

图5.4-63的零交比较器，是同相端接地，反相端接输入信号，相对零电平进行比较。对图5.4-63的零交比较器，又称为反相零交比较器，若将图5.4-63中输入信号加在同相端，使反相接地，就得到了同相零比较器。

实际上，由于运放输入失调电压和失调电流的影响，使输入信号U1在稍许偏离零的电压上发生切换。如图5.4-62所示。所以在实际应用中，使用调零电路对失调进行补偿，才能使信号在0V时比较器切换。调零电路吸能在一定温度下，对失调进行补偿。对由于温漂引起的失调还会使切换点发生稍许偏移。

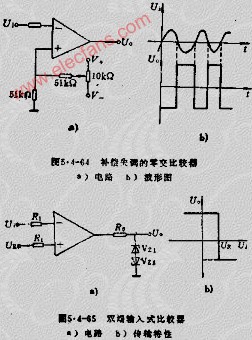

图5.4-64示出了有补偿失调的零交比较器和用零交比较器用作整形电路的波形图。

任意电平比较器

1、双端输入式电压比较器

图5.4-65为双端输入式比较器。将基准电压UR加在运放的同相端，比较信号U4加在反相端。实现电压比较。当UR为零时，就成为零交比较器。其工作原理与零交比较器相同，只是切换点电压不是0V而是基准电压UR的值。当U1大于UM时，比较器输出作出0的响应。

2、单端输入式电压比较器

单端输入式比较器是将输入信号和基准信号都加在比较器的反相端，使电路工作在反相输入状态，输入信号将不引进共模电压，因此，特别适用于基准电平超过运放共模电压范围的情况。图5.4-66示出了单端输入式比较器的电路。

该电路的门限电位为
