图9 电源电压干扰时，串联APF的补偿功能
4.3 串－并型APF
串－并型APF为串联APF与并联APF之组合，图10为其组合拓扑。并联APF配置在负荷侧，能用于补偿负荷谐波，而串联APF置于电源侧，可起到谐波的阻隔过滤作用。该拓扑又称为万能APF或统一电能质量调节器(UPQC)。串联部分补偿电源电压谐波及电压不平衡，作为谐波的闭锁过滤器，并抑制电力系统的振荡。并联部分补偿负荷电流谐波、无功功率以及负荷电流的不平衡。此外，它能调节直流线路的电容电压。由并联部分提供或吸收的功率是串联补偿器所要求的功率及为补偿损耗需要的功率。该类APF的主要问题是控制复杂、造价高。

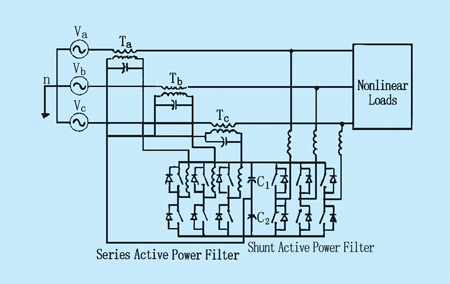

图10 统一电能质量调节器(UPQC)
4.4 利用多级逆变器的新拓扑
一直处于研究阶段的多级逆变器，最近被用于APF拓扑中，图11为配有三级逆变器的并联APF，今天在大多数的逆变器应用领域，三级逆变器已愈益普及，例如功率因数补偿器。多级变换器的优点是能降低APF产生的谐波含量。因与普通变频器比较，能输出更多(>2级)的电压，这一特点有利于减少滤波器本身产生的谐波。另一优点是能减少半导体电压或电流的定额，以及减少所需的开关频率。

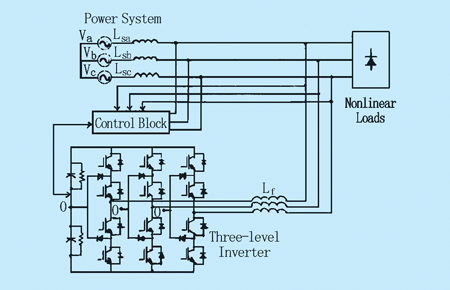

图11 采用3级逆变器的并联型APF
多级逆变器应能建立多级的电压，故输出电压的质量更佳。基于多段连接的“H”型变换器，并增配有3级不同的直流电压源，这是产生很多级电压的最新方法。利用该技术，仅需很少几个串联变换器即能获得很好的电压波形。在脉宽调制的同时，又能调幅。图12所示，仅以每相4个“H”变换器(4段逆变器)就可产生 81级电压的调幅，故可实现“无谐波”的APF特性。图13为在实验室完成的“4段81级”并联型有源电力滤波器。
5 结束语
采用有源电力滤波器(APF)的抗干扰技术对抑制电力系统高次谐波，改善供电质量极其重要。文中介绍了采用有源电力滤波器(APF)的抗干扰技术，列举了各种新颖实用的拓扑结构。随着电力电子(PE)技术的飞速发展，这项技术仍在发展之中。

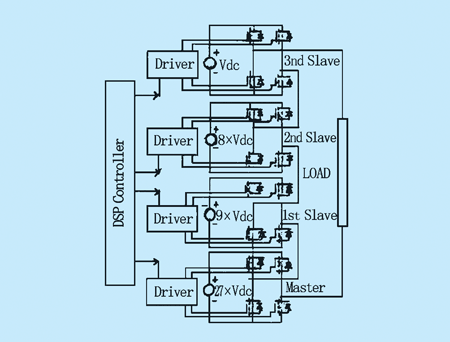

图12 能调幅的“4段81级”逆变器(单相)

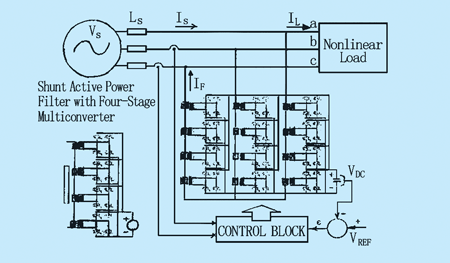

图13 并联型有源电力滤波器
