电路的功能

电流吸收电路是从加有电压的负载上吸收恒定电流的电路，即使负载电压变动也能保持稳定的电流。本电路本身没有基准电压源，需要从外部输入。用电压EIN控制恒流。它可用作自动测量（如发光二极管和光断续器的正向电流的光输出或输出电流特性）的电流源。

电路工作原理

控制OP放大器A1两输入端的电压使基相等。在电流传感电阻R3两端产生的电压为IO.R3，奖该电压与控制电压EIN相比较，如果EIN﹥IO.R3，就会使A1输出电位升高IO增加。

与电流控制晶体管TR2进行达林顿连接的FET用来消除TR2基极电流引起的误差，基极电流从集电极经FET流出。

因为EIN=0~1.0V时，IO=0~10MA，所以R3=EIN/=100Ω。

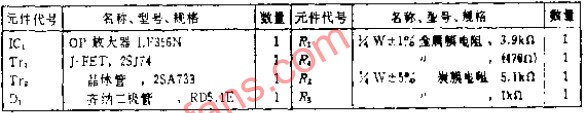

应用说明

若负载电压比较低，而R3产生的传感电压比较大，那么，输出晶体管饱和以后就不能进行正确的控制。为了加大输出电流，如果用达林顿连接，把功率管接在TR2上便可用于电源电路负载的测试。当吸收电流比较大，而且对精度要求不高时可省去TR1。
