可为一端接地负载提供恒流的电源电路
来源:本站整理  作者:佚名  2010-06-20 10:35:48



电路的功能

电流源是为阻值有变化的负载提供恒定电流的恒流源。通过输入恒定电流,可以测量电阻(或电压),恒流源也可用于半导体传感器的驱动电路。本电路中,因为把基准电压接在电源上,很难用外部电压控制,所以用可变电阻来进行电流调整。

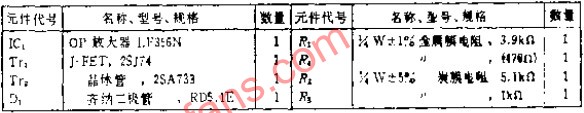

电路工作原理

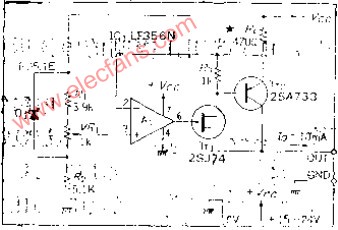

为了便于理解电路的工作原理,把+VCC作为基准电压,OP放大器A1的输入电压不能在+VCC附近,因此把它降低5V左右,这样同相输入电压约为10V左右,那么要求V1的反相输入电压也应在10V左右。R4两端产生的电压则被控制在4.7V即要使IO=4.7V/470Ω=10MA的恒定电流流过。可变电阻VR1的作用是对输出电流IO进行微调,使其正好为10MA。

TR1用P沟道FET,是为了使TR2的基极电流不产生误差,若把FET的栅极电流看作零就很容易理解。
