电路的功能

数分钟以内的定时采用充电式CR定时器是很普通的，随着定时时间的延长，电阻和电容器的参数必须加大，但总有一定的限度。长时间定时，比较好的方法是采用内部装有分频器，因为用多级分频器对时钟振荡器的输出进行分频，可以实现长时间的定时，同时因采用C-MOS器件，实现了低功耗。

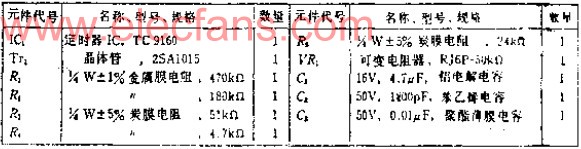

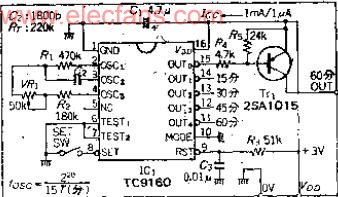

电路工作原理

TC9160由振荡电路和20位地进制计数器等构成，最长定时时间为1小时，振荡器振荡频率约为1KHZ。60分钟定时器的振荡频率FOSC可由下式求出：

定时电阻阻值必须在200K以上，根据C2≤1/2.2FO3O.RT，如果C2取1800PF，RT则为216.76欧，可用180K电阻和一个50K的可变电阻串联，调节成216.76K的阻值。输出为漏极开路式，OUT1~4以60分钟的1/4分档，定时时间一到，振荡就停止，这时只消耗1UA左右的电流。
