简介

　　几个月前，我一直在寻找一些LED供应商，发现也有紫外发光二极管。我的心直接去升级我没有那么大的设置，所以我开始在寻找 互联网 的信息。原来一些其他人都做到了，这instructable证实这是真的可能。一个LED UV框有一个明确的多管的优势：它可以在任何规模上的需要而定。我买了25发光二极管，并开始进行试验。这样我能找到一个与LED密度(间距)，发光二极管和电路板之间的距离和成本。

　　LED

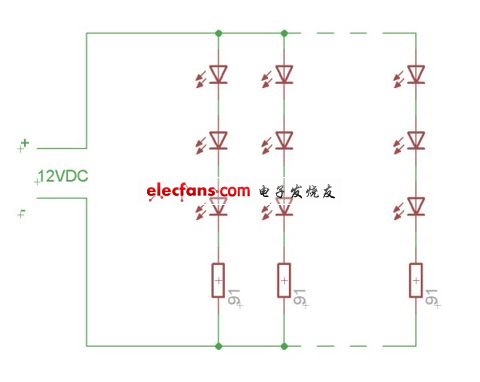

　　LED OSSV53E1A从OptoSupply和他们有一个140度角。这意味着，具有均匀密度可在较短的LED发光二极管之间的距离，这意味着给定的间隔更小的电路板的高度。其峰值波长为405纳米，。结果表明，他们发出足够的反应谱紫外线抵抗，让一个完美的曝光。 我想用一个共同的电压，从而以391Ω电阻串联LED连接到12V，以确保20mA电流。

　　最后的安装程序将包含一个稳定，因为我不打算用我的可变稳压电源LM317所有的时间。还有另外一个原因， 由于非LED的线性性质，不同的+ / -5%12V创造更大的影响所需的时间电流的变化。把一个包装盒上的调节器只是让更多的在选择电源的灵活性。 在底板我加入红色LED。这些LED帮助我调整的顶部和底部的电影。我已经使用亮度低，价格便宜，磨砂发光二极管。连接类似，用3220Ω电阻串联LED，除了最后一行包含2个LED和一个330Ω电阻。这些都不是真正需要，调整薄膜可以在昏暗的环境光线进行。出于安全原因，我添加了一个额外的功能开关关闭紫外线灯打开箱子时，打开红灯和停止计时器。这使得更多的高科技盒子，并赋予它一个专业的行为。

　　LED间距

　　我用的盒子的内壁粘按住底部4毫米面板厚的有机玻璃坚果。选择是简单的东西很容易获得。坚果 不要使用普通玻璃，因为它阻止紫外线。没有顶部面板安装，因为它是调整过程的一部分：我把底部的第一部电影，那么，第二片板是贴在一个较小的一块有机玻璃。对齐方式对齐的有机玻璃小片，使两个层重叠完美。具有电影连接到它更容易。外板的额外标记帮助这个(鬼孔)。第二部分应载有关于使双面电路板的详细教程。 最后的组装允许大小约10x15厘米的电路板面积，与暂时18厘米长，宽，5.5厘米11厘米为两个半深中的每一个内部尺寸。外观尺寸将取决于所用材料的厚度。每板含有7 × 3和4分别为它们之间的孔(间LED的中心实际间距是一样的)12紫外发光二极管。之间的LED的顶部与板的距离是3.5CM，包括有机玻璃面板的4mm。看看下面的细节上看到一个正常的0.1“或1.27间隔板的LED安排：

　　曝光

　　曝光结果： 我测试用小板从2分钟到8分钟。为2分钟以上开始不被证明的最好的想法，但我的长曝光时间旧体制使我选择这个值。

　　你可以看到在上图中，从2至7分钟，如果完美的曝光。在7分钟一些过度曝光开始显现出来，只有在大铜领域，由于该影片是用激光打印机打印的事实。这个结果是非常从我获得不同的使用荧光管：低于12分钟，显然是曝光不足及以上14这显然曝光过度，只留下一个小的时间间隔它是正确的。 到目前为止，我已用2分钟的曝光4板，他们就出来了完美。当空闲时间将提供什么，我会调查结果不到2分钟的曝光的。由于2和7之间的任何分钟的时间似乎工作，没有一个计时器迫切需要。不过，第二部分应包含此基本电路。
